Design the screens, send them to the display in one click. Use it from any microcontroller (Arduino, PIC, STM32…), from a PLC over Modbus, or straight from the PC. It can also run on its own, with only power.
The red boxes in the screenshots are the settings / buttons that step uses.
A design like this manual's tutorial on the display: no host, Actions only.
1
What is PixPIO
PixPIO is a 2.8" (320×240) colour display board with its own processor (PIC18F27Q84). Screens, buttons, bars, gauges and pictures are designed on the PC in the PixPIO Editor, and the display draws them itself. The host (an MCU or a PLC) only sends short messages such as "level = 80".
LiteNo NOR, no touch. English fonts.
4 / 4T4 MB NOR (all fonts and languages). T = touch.
8 / 8T8 MB NOR. More pictures, animations.
16 / 16T16 MB NOR. Large pictures, many languages.
The board has 4 buttons: MENUUPDOWNSTART (push buttons or TTP223 touch pads). Some models also have brightness control and a buzzer.
Why PixPIO
Live editingPlug in USB: every change in the Editor shows on the display at once. No SD card, no long upload.
In VS Code, the PICPIO extension: Extensions → "…" → Install from VSIX… → the picpio-x.y.z.vsix that came with the board.
Restart VS Code. In the PICPIO menu (or Ctrl+Shift+P → "PixPIO") choose PixPIO. The Editor opens in the browser.
Plug the USB-serial cable (CH340) into the PC. Device Manager → Ports should show something like USB-SERIAL CH340 (COM3).
The Editor needs no internet. It talks to the display through a "bridge" that VS Code runs, so keep VS Code open while you use the Editor.
3
The Editor
The first time it opens, the Editor shows an Example project (the Example button in the toolbar always brings it back; 8 pages, most widgets).

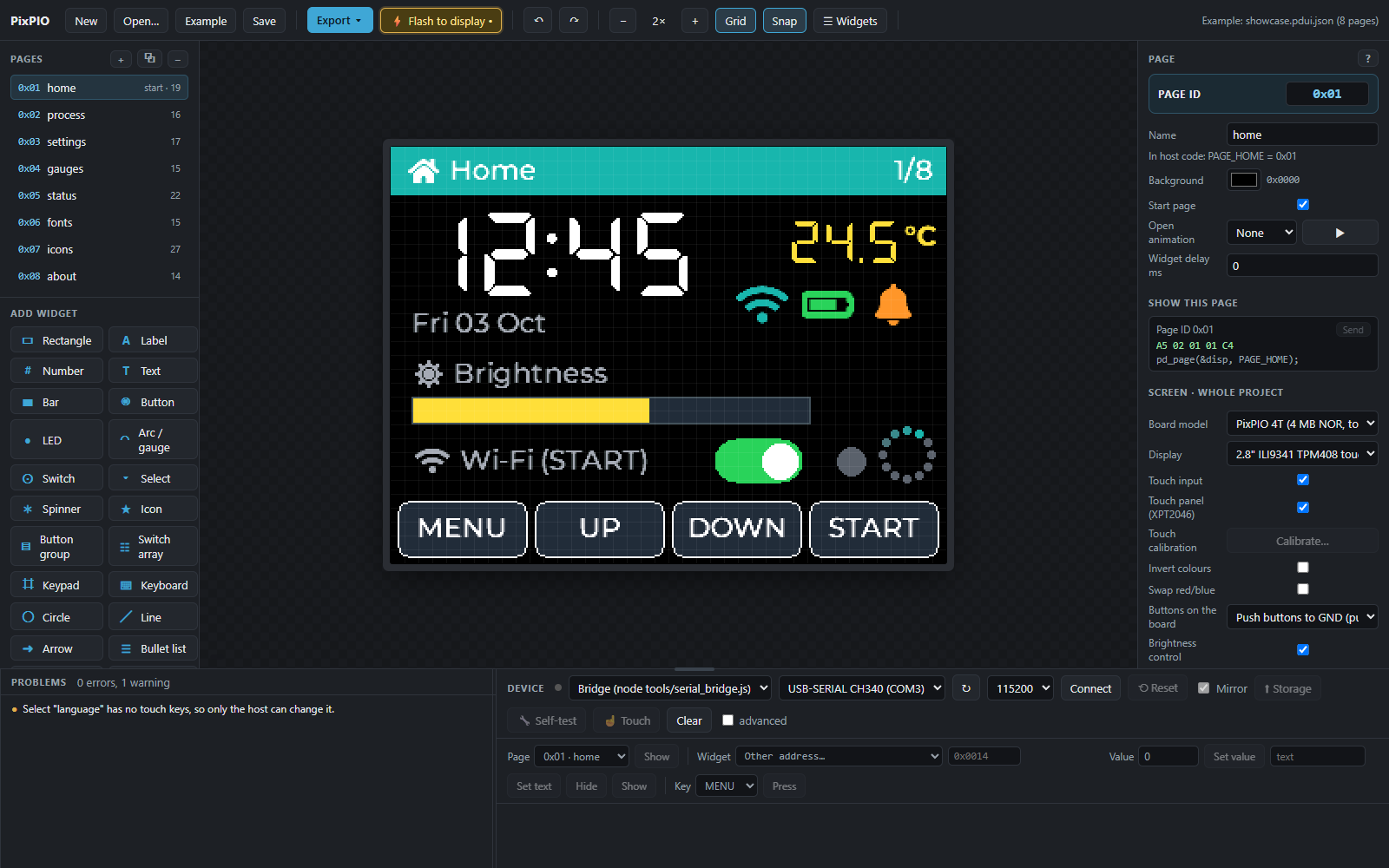

The PixPIO Editor with the Example project.
Part
Where
What it does
Toolbar
Top
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
Top left
The screens. + new page, ⧉ copy, − remove. "start" = the one shown first.
Add widget
Left
Click one and it is added to the screen.
Preview
Middle
As the display will show it. Drag to move; pull the blue squares to resize.
Properties
Right
The selected widget's settings. Click a page in the Pages list for the page's and the whole project's settings. ? = an explanation of every setting.
Problems
Bottom left
Mistakes and warnings in the design.
Device
Bottom right
COM port, Connect, Mirror, Storage, Self-test, Touch, commands from the PC (chapter 6).
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo.
4
Tutorial: Water Tank (from scratch)
A 2-page screen showing a tank's level. UP / DOWN change the level and the bar follows. At 100 it shows "TANK FULL", at 0 "TANK EMPTY". MENU opens a settings page. No host needed. About 15 minutes.
STEP 1

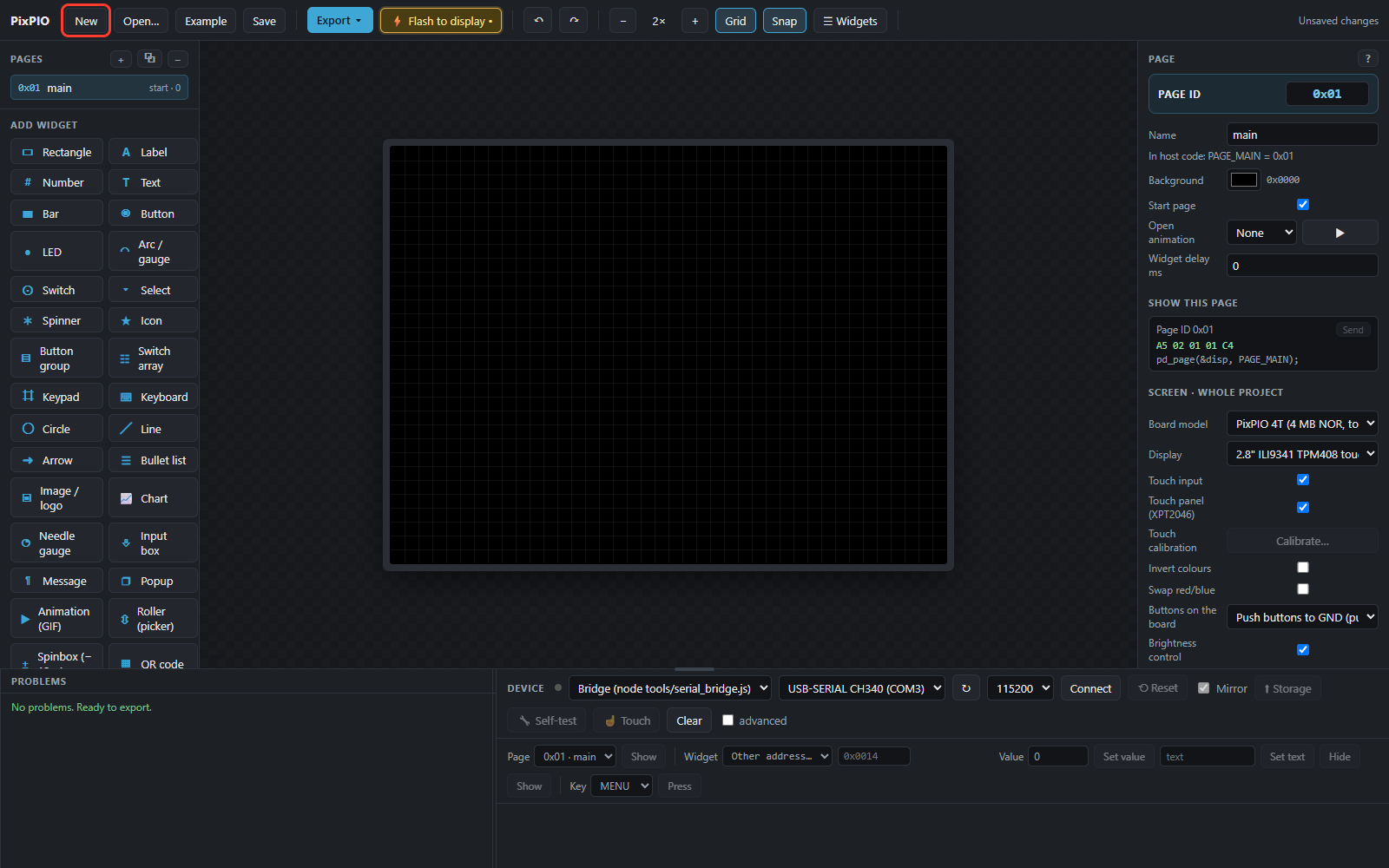

A new project
New in the toolbar. You get an empty screen (page "main").
STEP 2
Board model

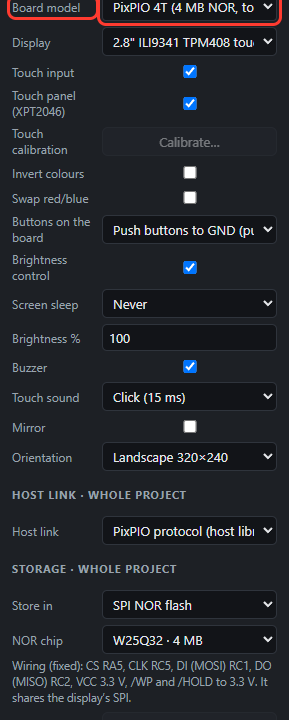

On the right, under Screen · whole project, set Board model to the model on the board's label (here PixPIO 4T).
This sets the display, touch, buttons, brightness, buzzer and NOR by itself. The Editor remembers it.

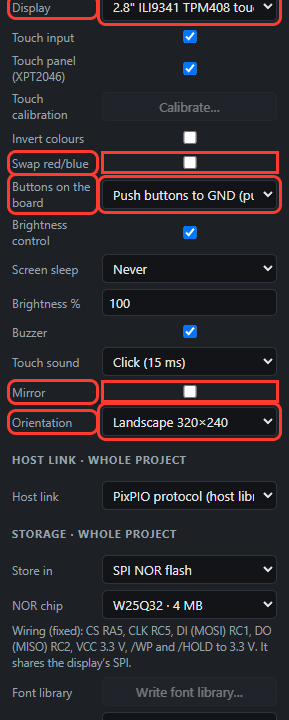

STEP 3
Display (only if needed)
Only if the picture is turned or the colours are wrong:
Display: the module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Name the page

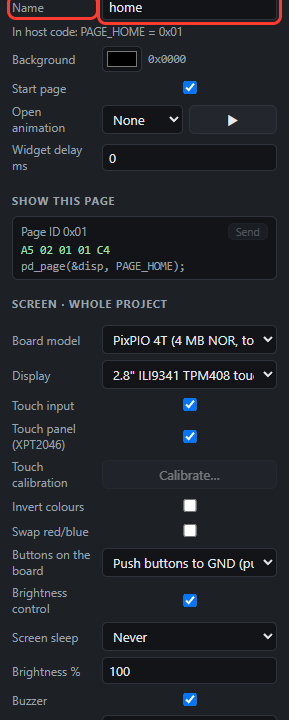

At the top right, Name: home. In host code it is PAGE_HOME.
STEP 5
A second page
The Pages +. Name the new page settings. Then click home in the list to go back.
STEP 6
The top bar (Rectangle)

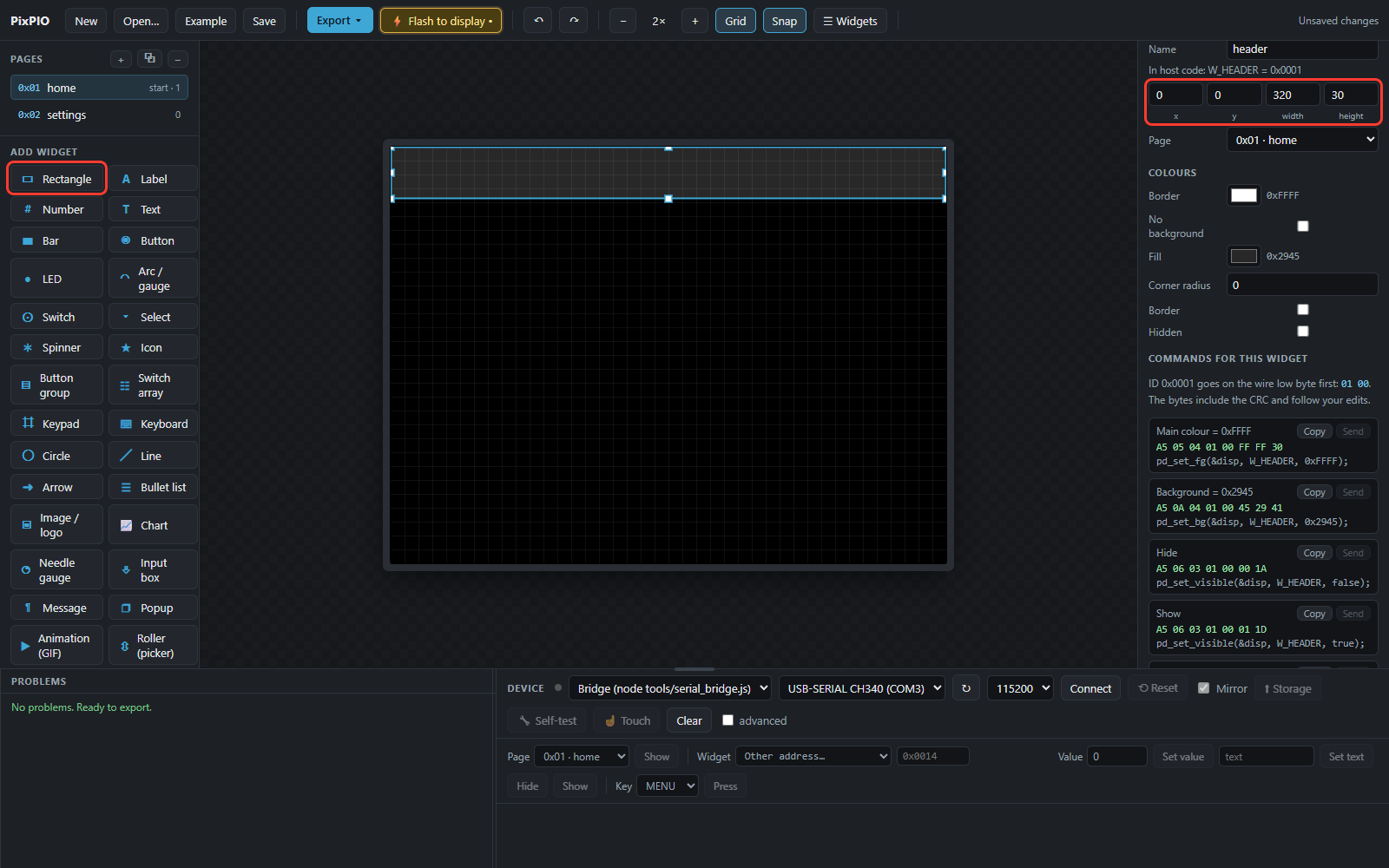

Rectangle in Add widget. x, y, width, height: 0, 0, 320, 30 (or drag with the mouse). Its colour under Colours.
STEP 7
Title (Label)

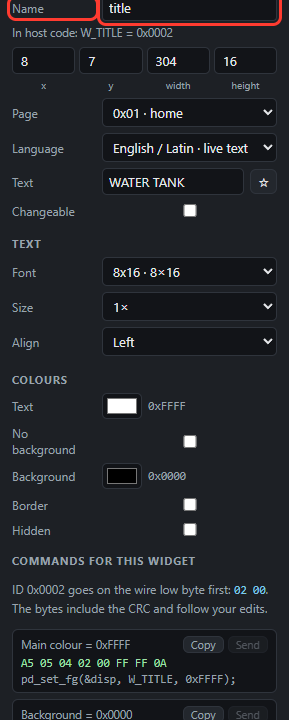

Label: Name title, Text WATER TANK, position 8, 7, 304, 16. Font, Size and Align are under Text.
STEP 8
Level (Number)

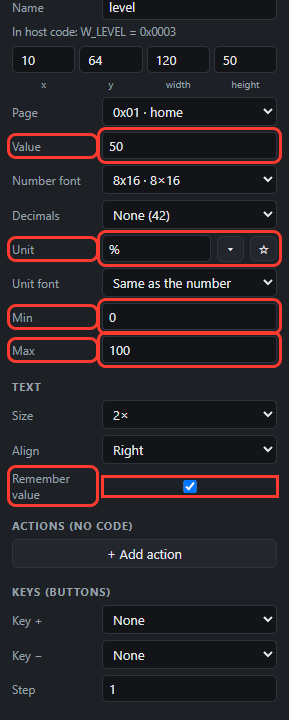

Number: Name level, position 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: kept through a power cut
STEP 9
Change it with the board buttons

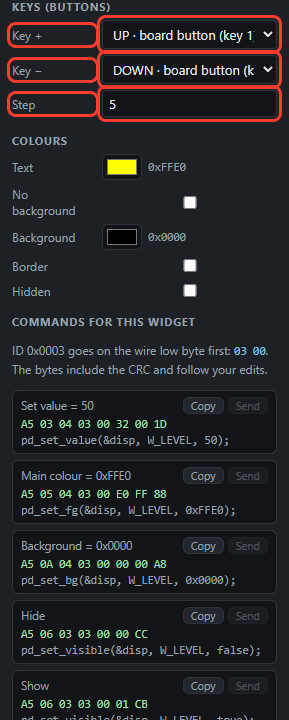

Keys (buttons): Key +UP, Key −DOWN, Step 5. Held down, it keeps changing.
STEP 10
Level bar

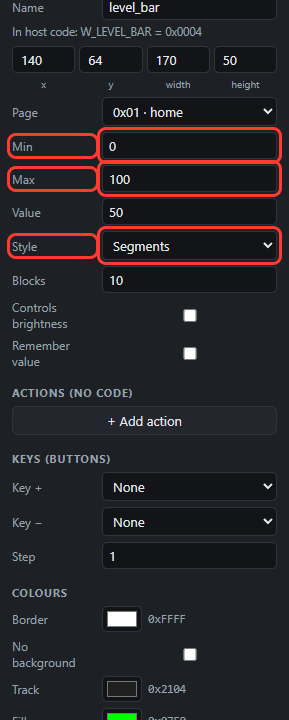

Bar: Name level_bar, position 140, 64, 170, 50, Min 0, Max 100, Style: Segments.

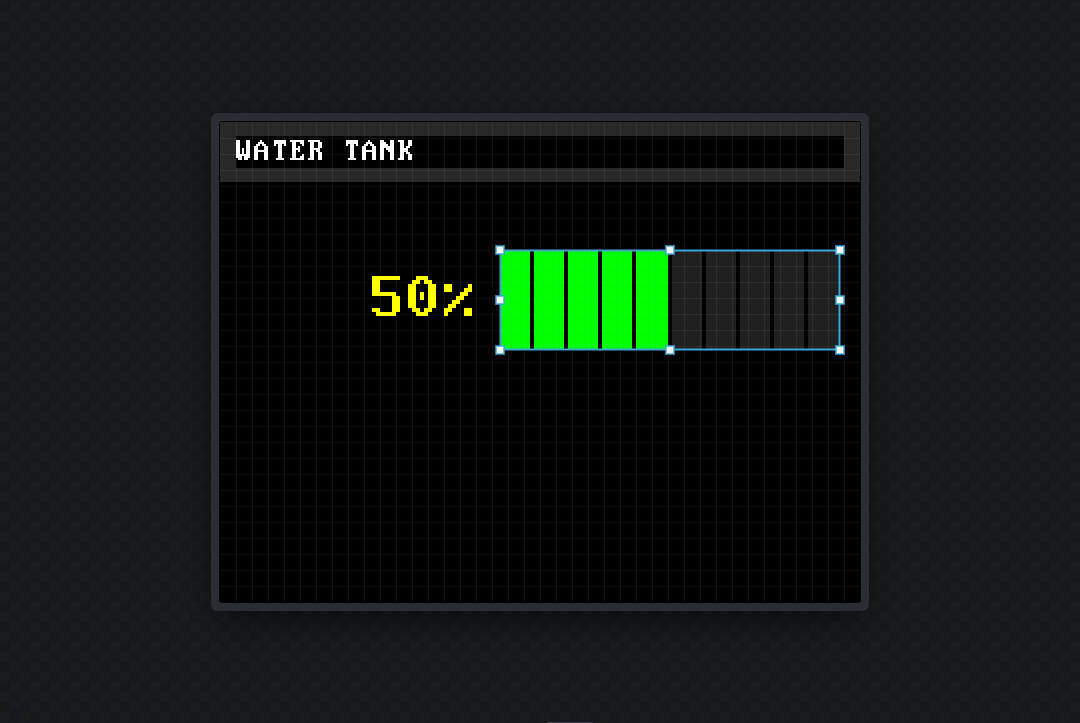

So far: title, number, bar.
STEP 11
Hidden messages

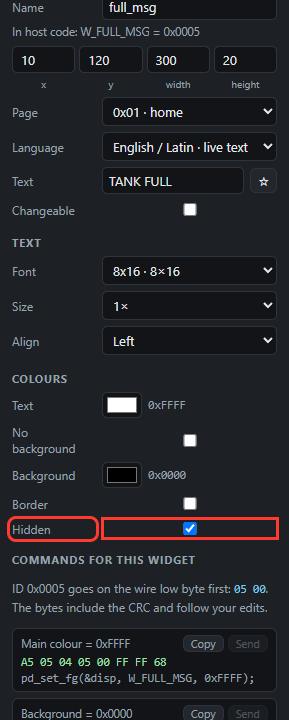

Label: Name full_msg, Text TANK FULL, position 10, 120, 300, 20, Hidden ✓.
One more in the same place: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Hidden widgets show dotted in the preview; on the display they are not shown at start.
STEP 12

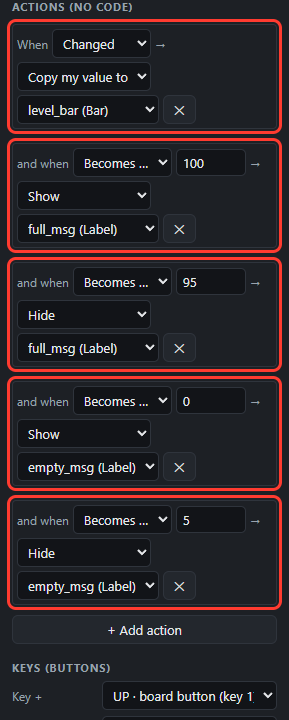

Actions: 5 actions on the number
Click level in the preview. Actions (no code) → + Add action 5 times:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ removes a row.
STEP 13
Settings button

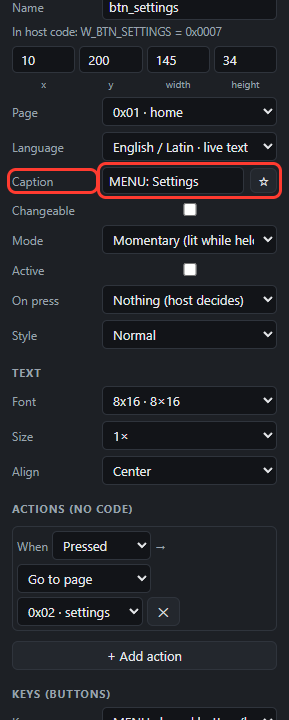

Button: Name btn_settings, position 10, 200, 145, 34, CaptionMENU: Settings.
STEP 14
Change page when the button is pressed

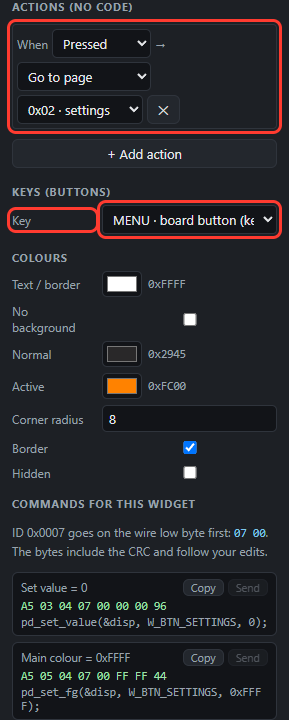

+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: the board's MENU does the same.

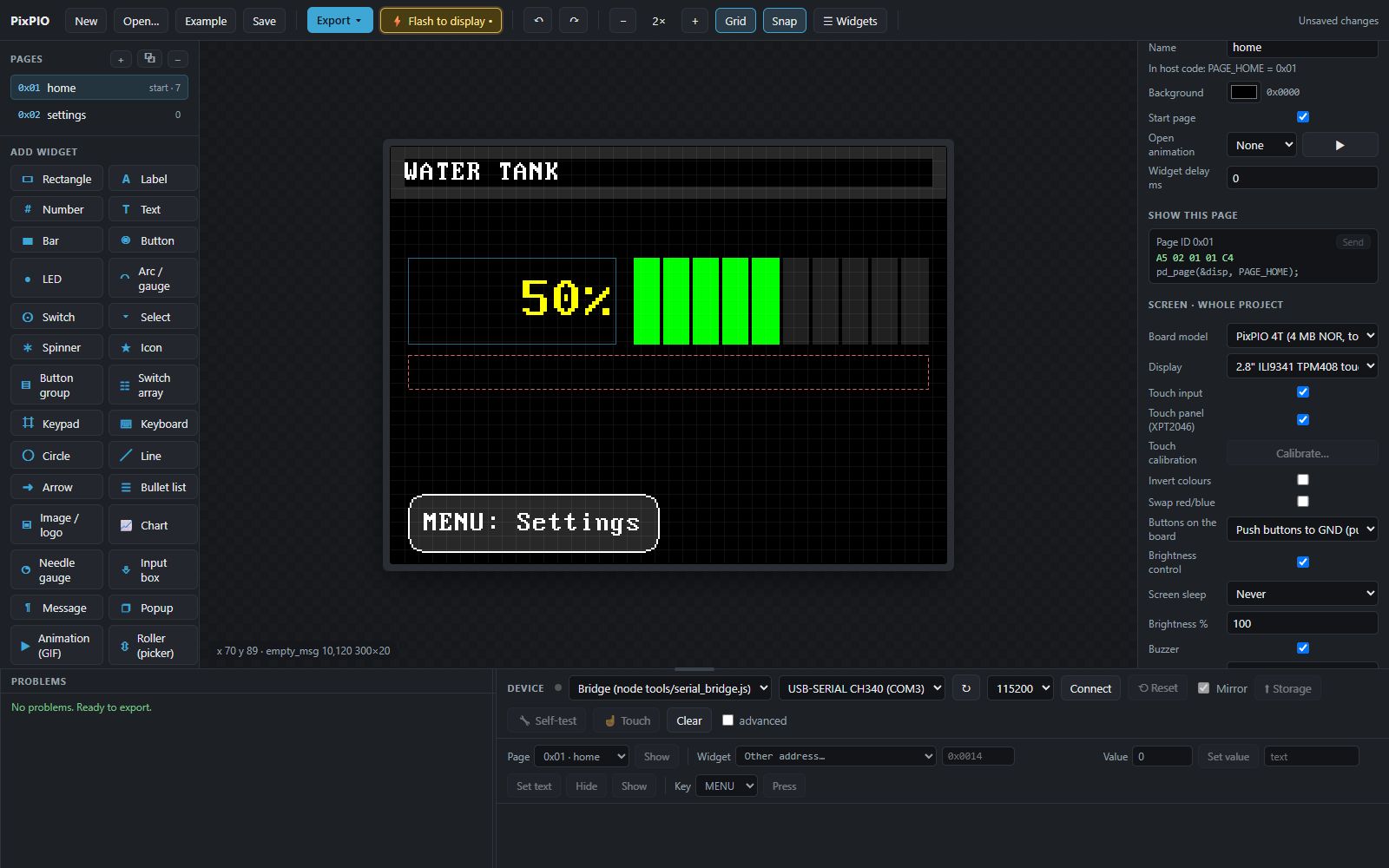

The home page is done.
STEP 15

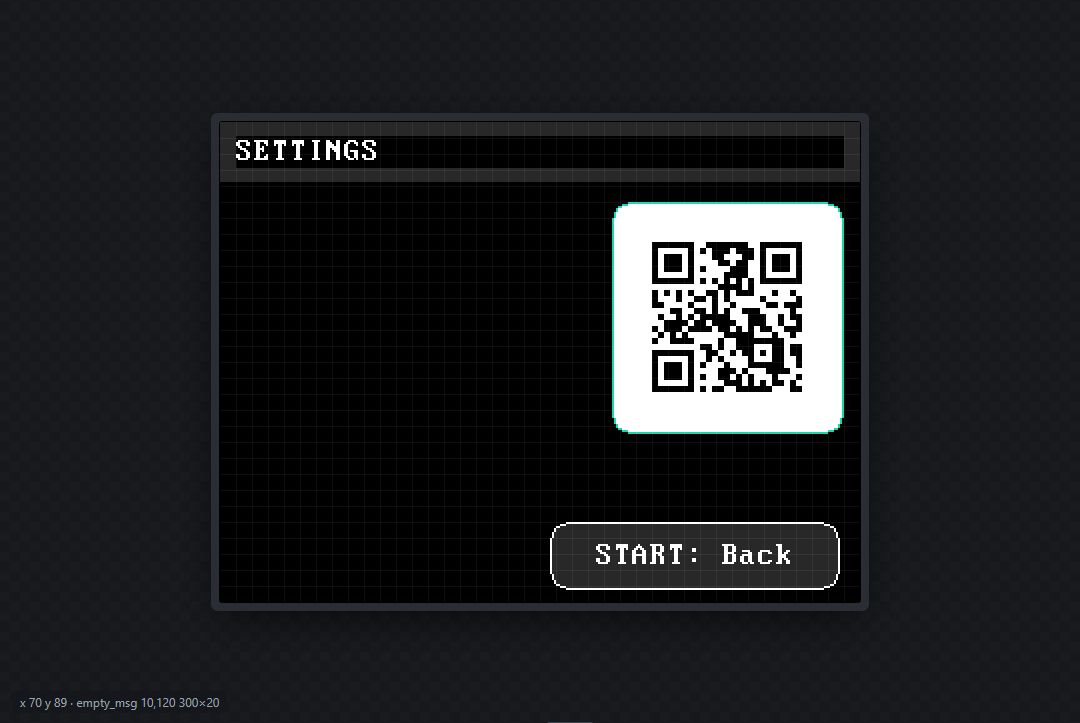

Settings page: Back button, QR
settings in Pages. A Rectangle and a "SETTINGS" Label as in steps 6 and 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.

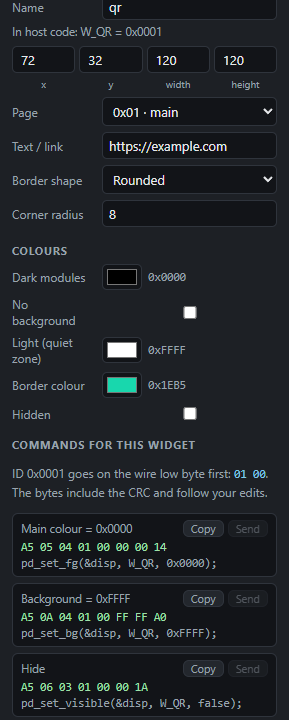

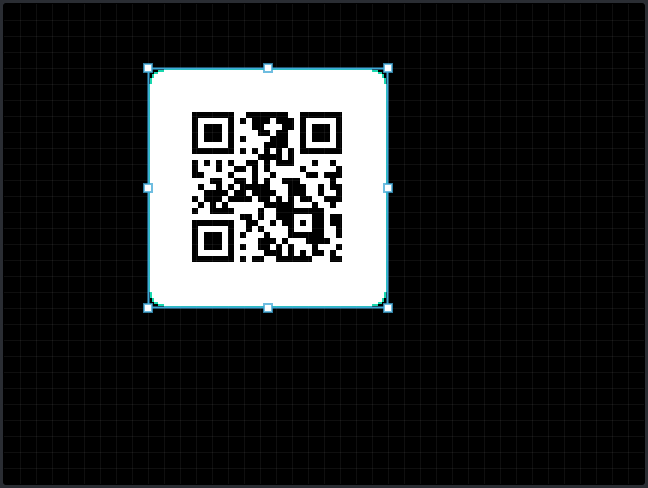

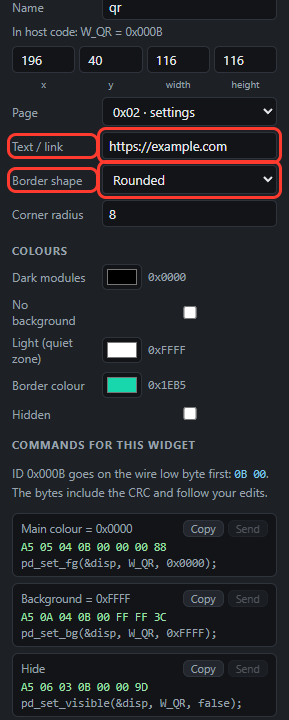

QR code: Text / link = your website, Border shape = Rounded.
The settings page is done.
STEP 16
Save
Save: a .pixpio file. While "Unsaved changes" shows, it is not saved. Next, connect the board and Flash (chapter 5).
5
Connect the board, Flash
STEP 1
USB-serial cable
USB-serial (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Only if the board has no supply of its own
STEP 2
Connect
In Device: the COM port, baud 115200, Connect. A green dot = connected. No port listed? ↻.
STEP 3
⚡ Flash to display
⚡ Flash to display in the toolbar.
The design is turned into firmware and sent over the cable; a window shows the progress. The first time takes 1–2 minutes.
When "UPLOAD SUCCESSFUL" shows, the display starts with the new screen.
Pictures and other languages (NOR models) go to the NOR over the same cable.
No SD card needed. For every change: change it in the Editor, Flash.

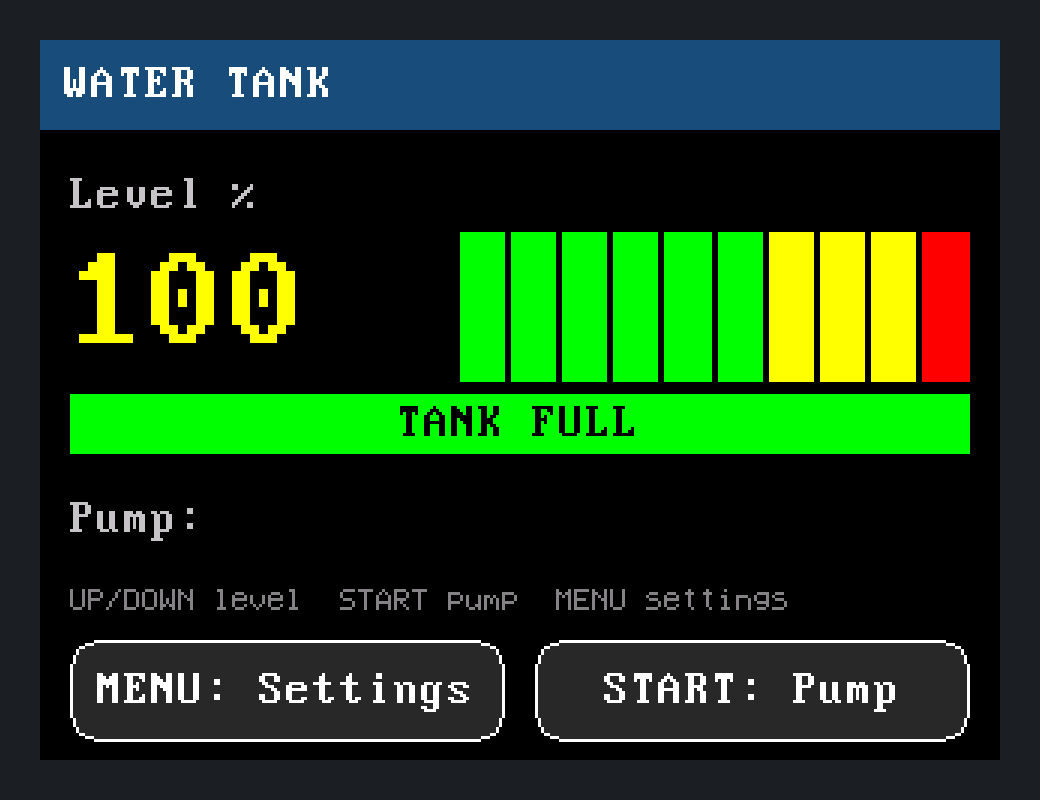

The tutorial design on the display: change the level with UP / DOWN, take it to 100 to see "TANK FULL", press MENU for the settings page.
6
Controlling the display from the PC
Once connected, you can try every widget from the PC, with no host MCU. Three ways:
1. Quick commands (Device panel)
Page + Show: opens that page on the display.
Pick a Widget, type a Value, Set value: a number, bar, LED, switch… changes.
text + Set text: changes a Changeable text.
Hide / Show: hide / show the widget.
Key + Press: as if a board button (MENU, UP…) were pressed.

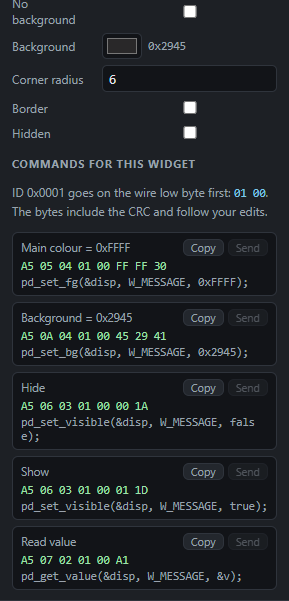

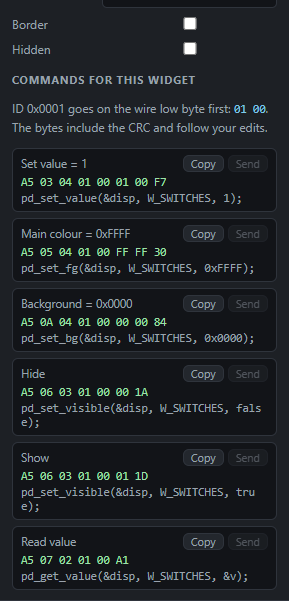

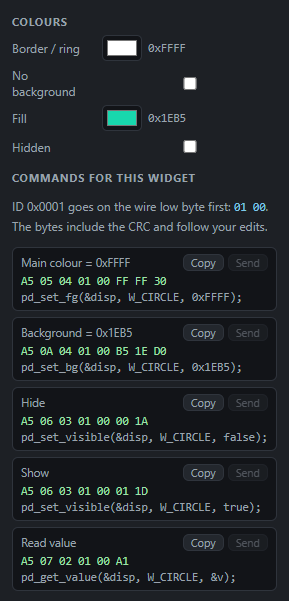

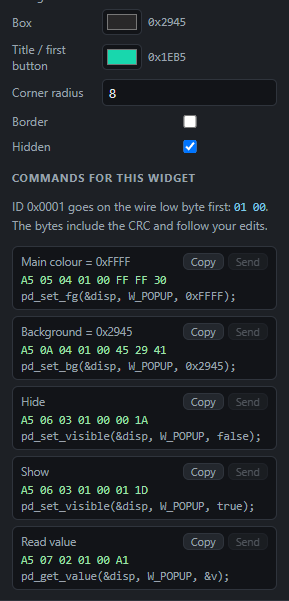

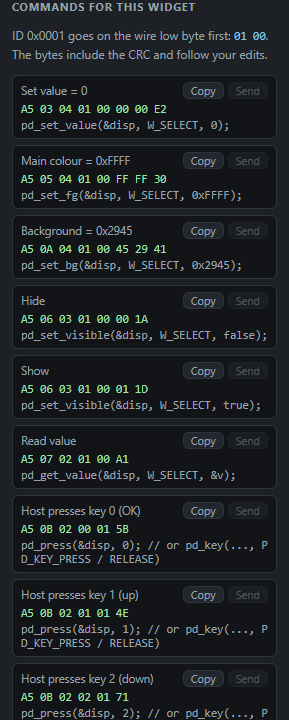

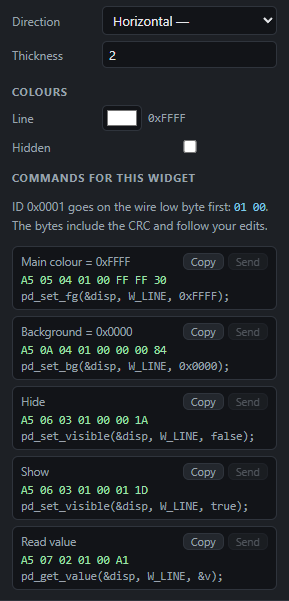

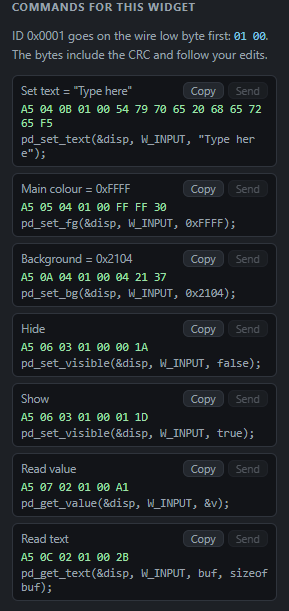

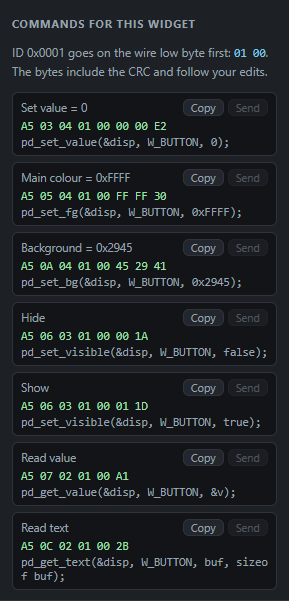

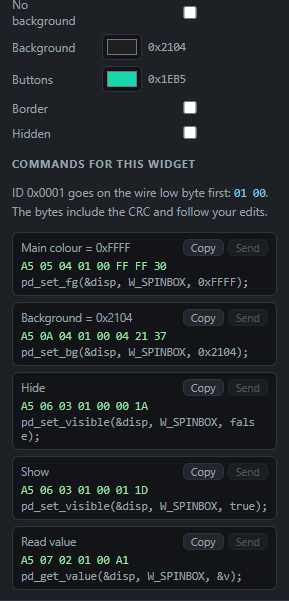

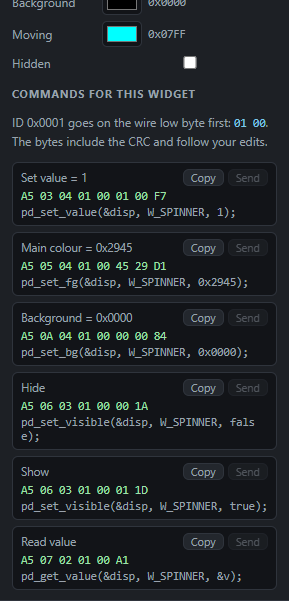

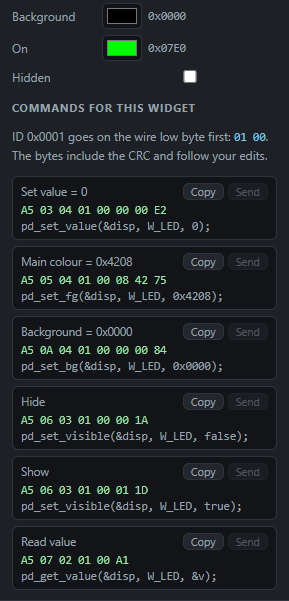

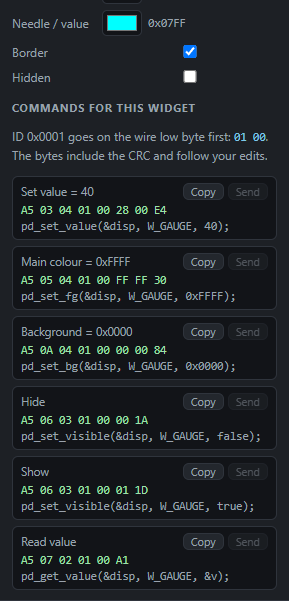

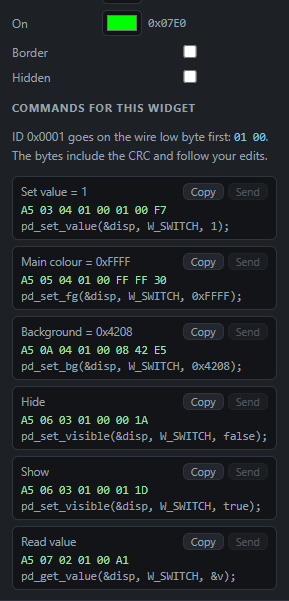

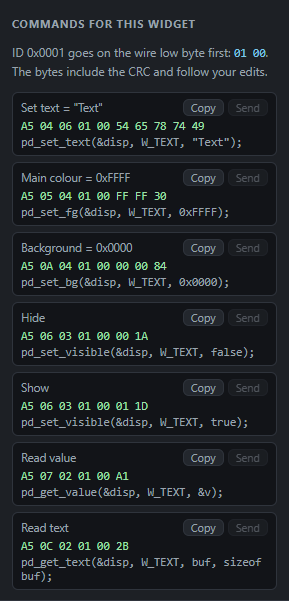

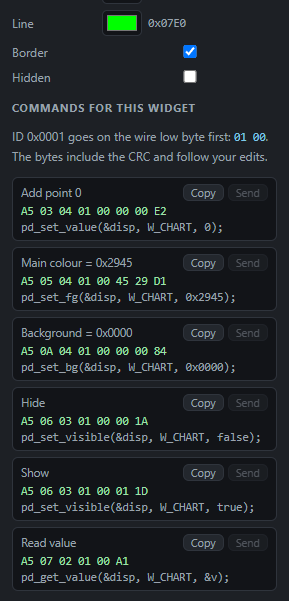

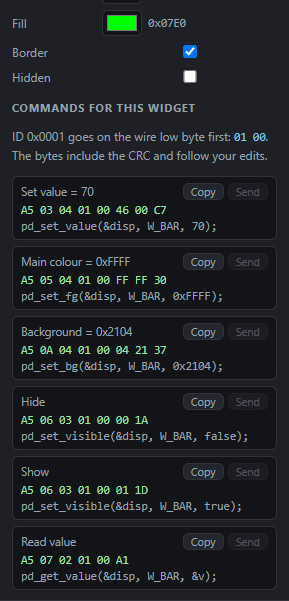

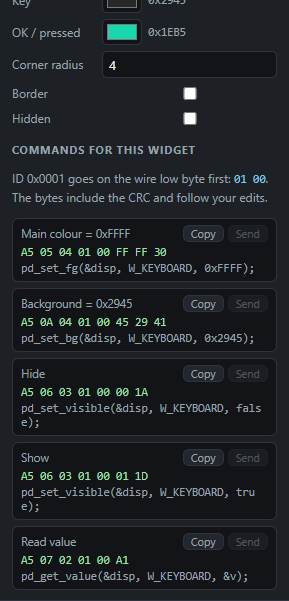

2. Commands for this widget

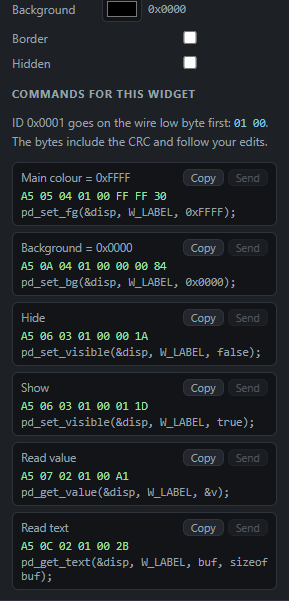

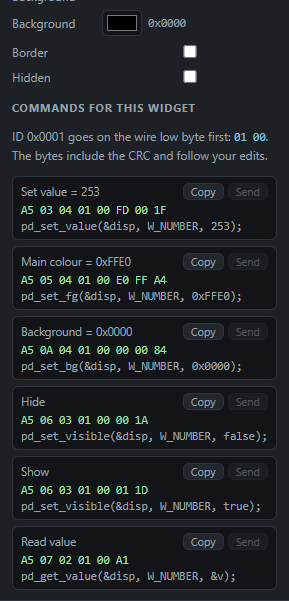

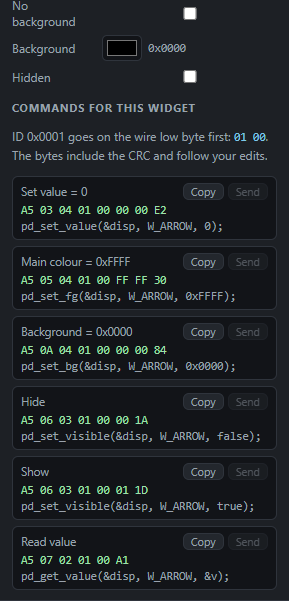

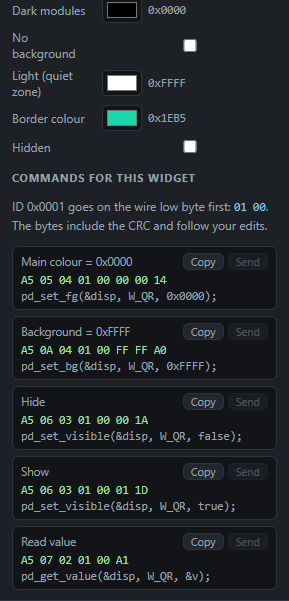

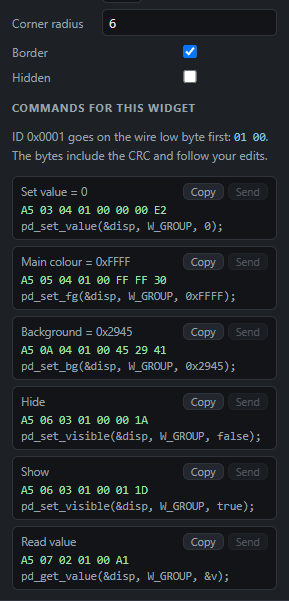

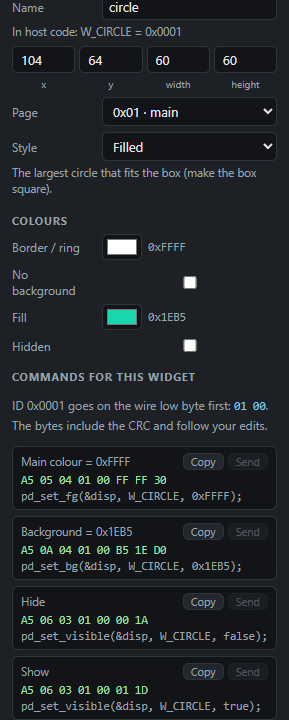

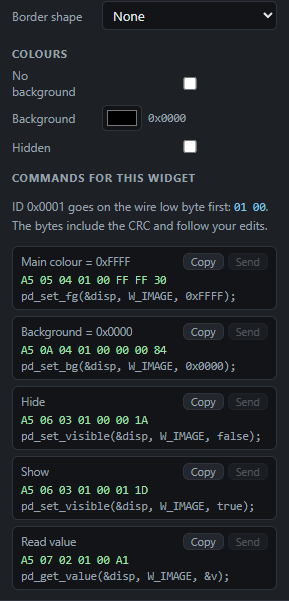

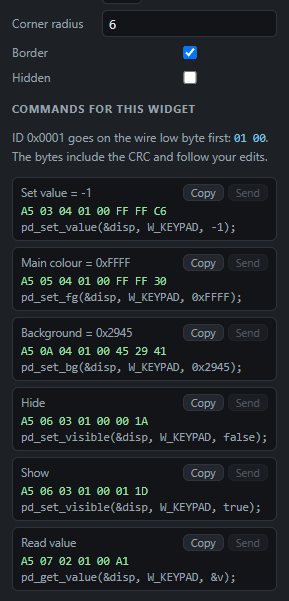

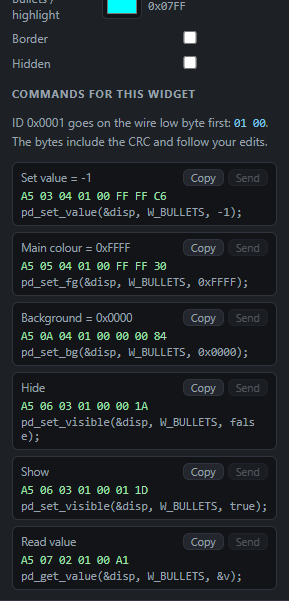

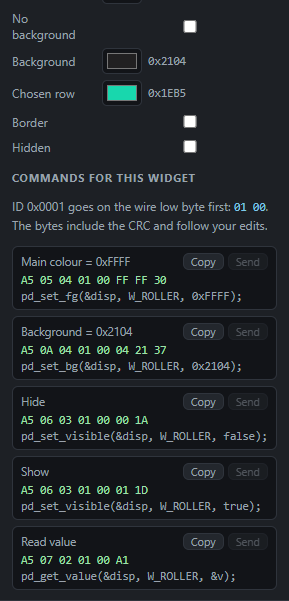

Whatever widget is selected, the bottom of its properties has Commands for this widget. For each command:
Send: sends it from the PC to the display right away (must be connected).
Copy: the code to paste into the host program (pd_set_value(&disp, W_NUMBER, 253);).
The green bytes: the frame to send yourself over UART / I2C / SPI (when programming in another language).
The commands follow the settings as you change them. Each widget's commands are in chapter 7.
3. Mirror, Touch
Mirror ✓: what happens on the display (button presses, value changes) shows live in the preview too.
☝ Touch: a mouse click on the preview acts like a finger on the display (👆 cursor, yellow dot).
🔧 Self-test, ⬆ Storage: chapters 15, 12.
7
Every widget
For each widget: what it is for, how to use it, what its value is, host code. Three pictures: On the display (the widget added to a New project), Settings, Commands (Send from the PC / Copy the code). The names are the same as in the Add widget list.

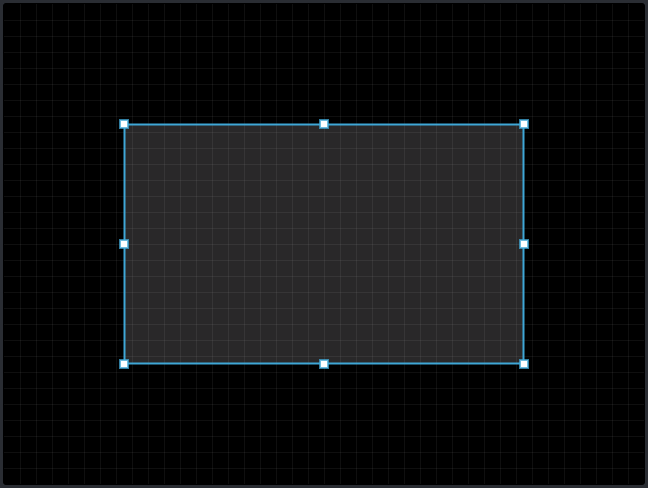

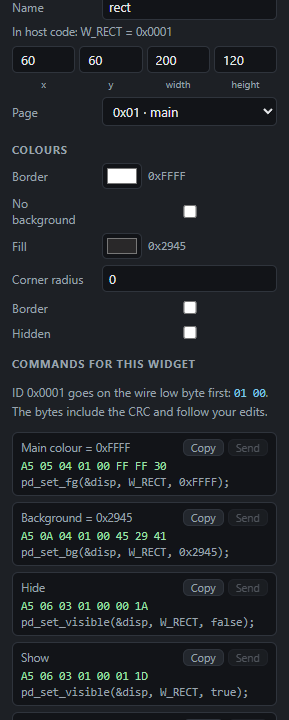

Rectangle
Header bars, background boxes, cards. Can sit behind other widgets.
How to use
Colours: Background (fill), Text / border colour.
Corner radius: rounded corners. Border: an outline.
Lower in the widget list = behind other widgets (change the order with the ↑ ↓ buttons).
Value
—
Host code (Arduino)
disp.setBackground(W_HEADER, 0xF800); // red
disp.hide(W_HEADER);

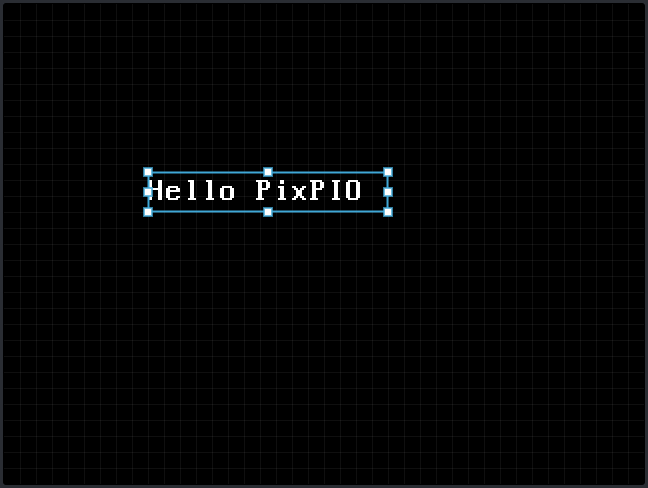

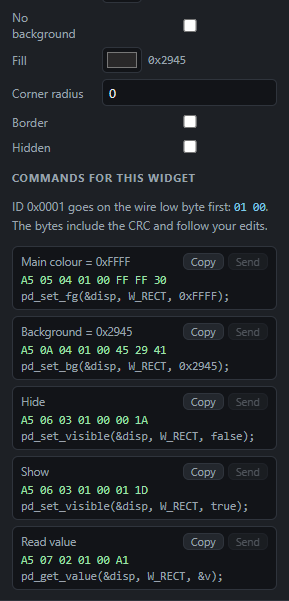

On the displaySettingsCommands: Send from the PC, Copy the code
The sentence in Phrases (several: separate with |).
Live text ✓: the host can send any sentence as UTF-8; the display draws conjuncts and vowel signs correctly. Ticking it makes the field "Message" and ticks "Changeable".
Live text in languages other than English needs a NOR model (4, 8, 16). The fonts are already on the NOR from the factory.

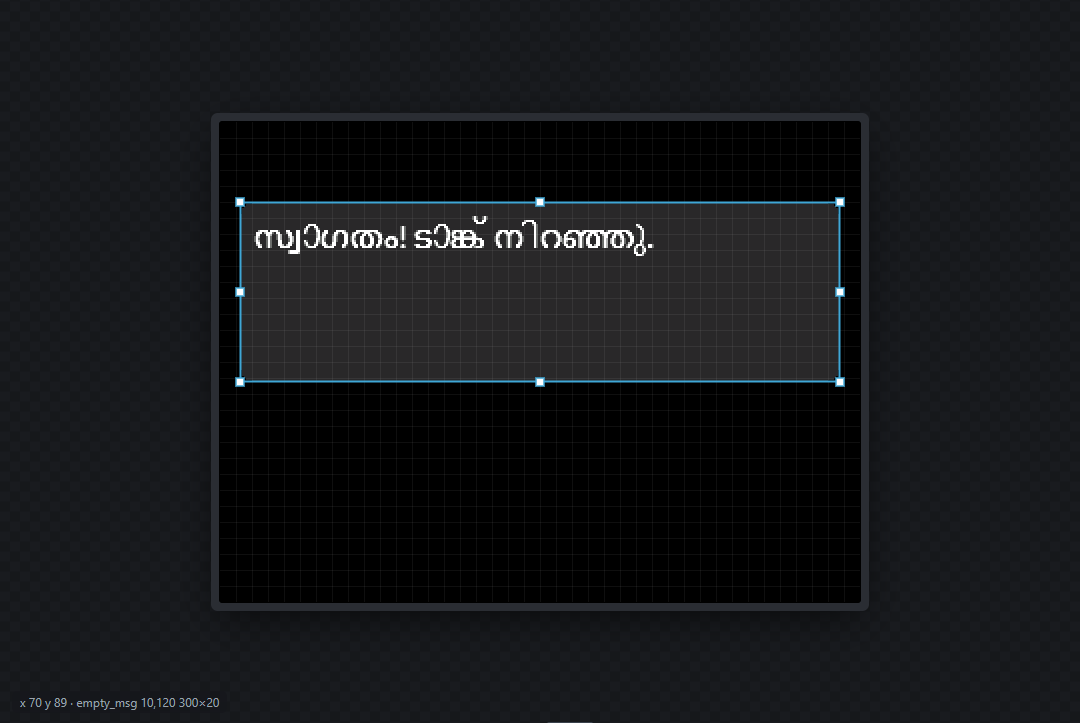

Malayalam live text in the preview.
Typing Malayalam, Hindi, Tamil… on the keyboard
Press English letters on the on-screen keyboard and the box shows them in Malayalam (or Hindi, Marathi, Tamil, Gujarati, Punjabi, Bengali): namaste → नमस्ते. Like phonetic typing on a phone.

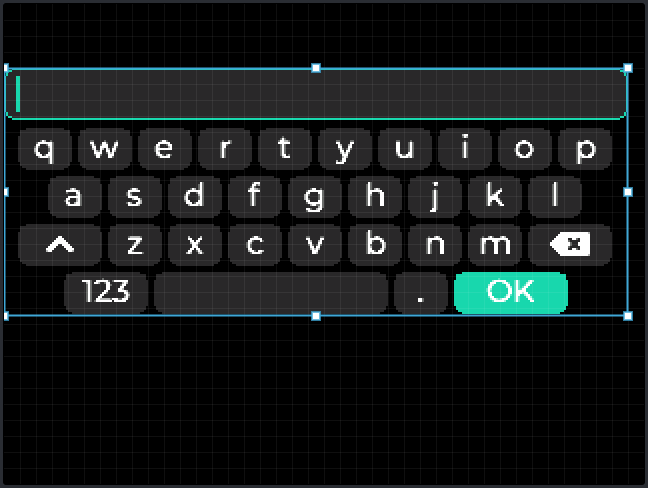

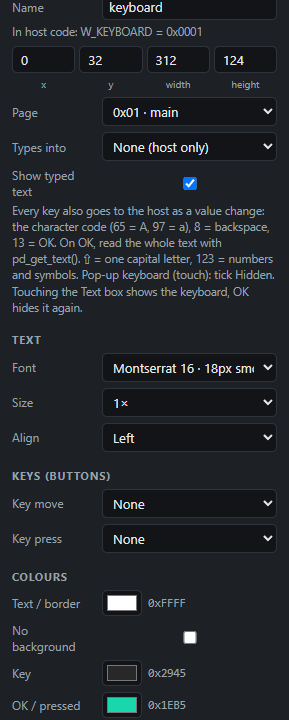

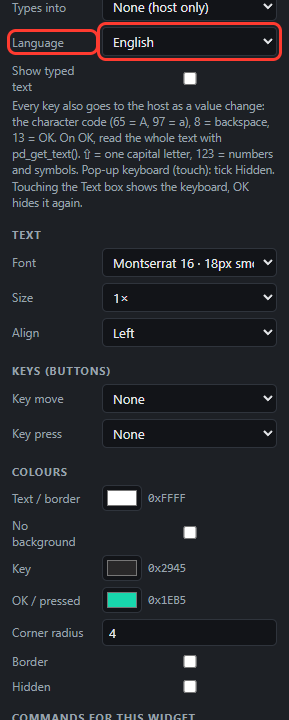

Add a Keyboard.
Language: pick the language.

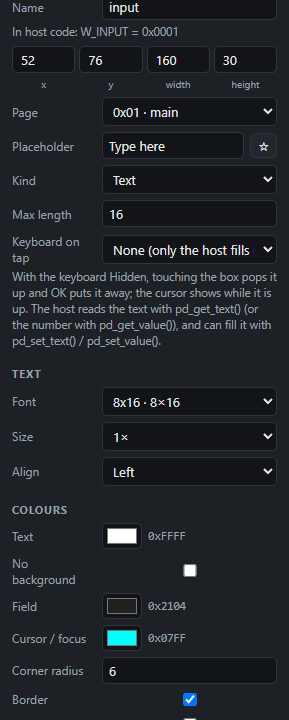

If the keyboard does not type into an Input box yet ("Types into" = None), picking a Language adds an Input box above the keyboard and the keyboard types into it.

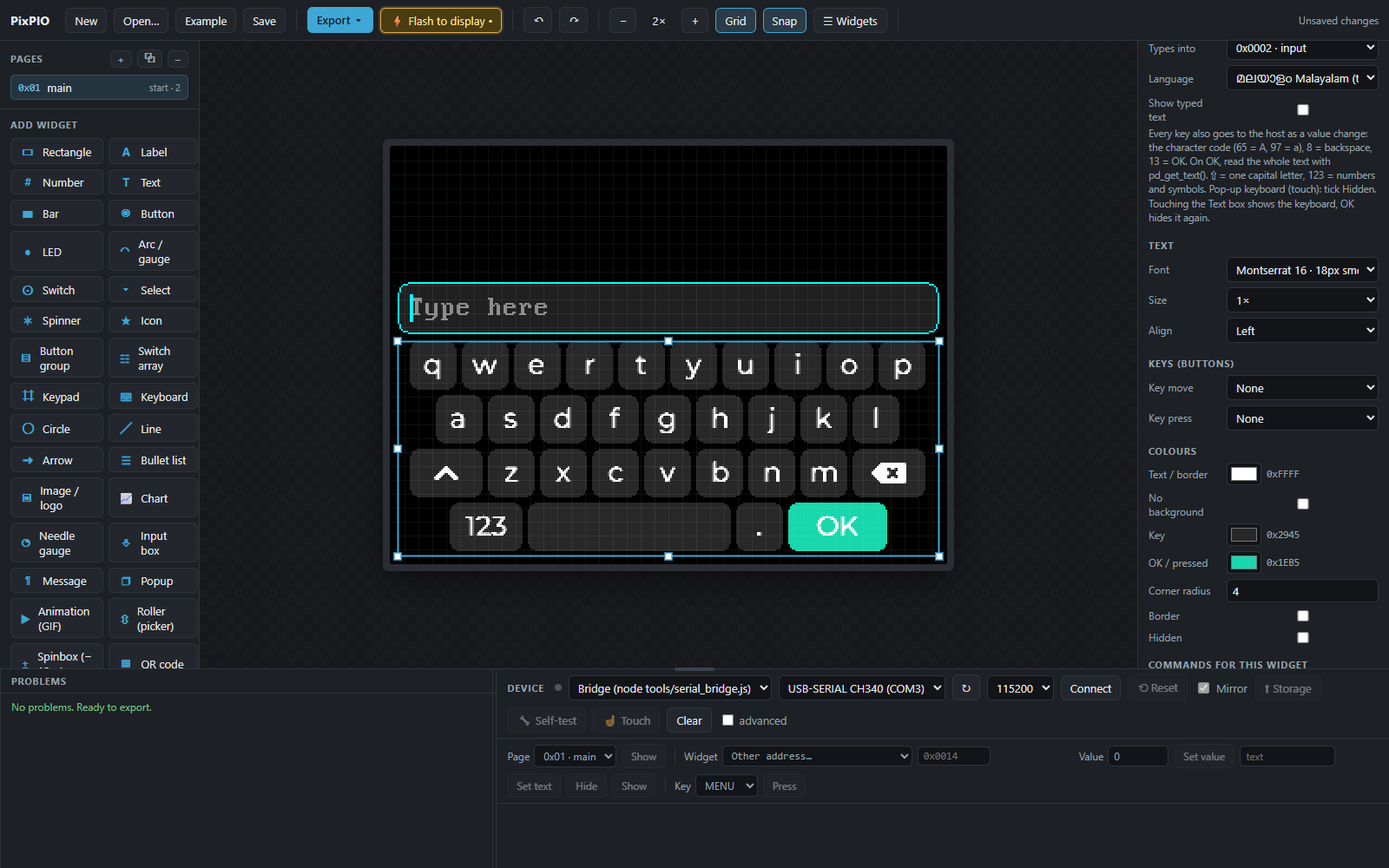

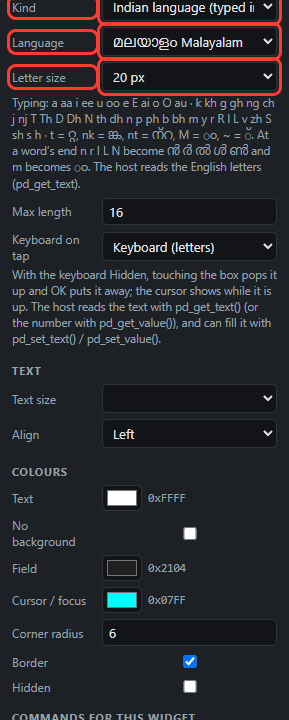

After picking Malayalam: an Input box above the keyboard, "Types into" = that box.
The language is a setting of that Input box. It can be changed by selecting the box too:
Kind: Indian language (typed in English).
Language: the language.
Letter size: 16, 20, 24 px.
The typing rules for that language are shown below.
Max length is at most 24 English letters. "Show typed text" is only needed when the keyboard covers the box (a pop-up keyboard). If the box is visible above the keyboard, untick it, or the same text shows in two boxes.

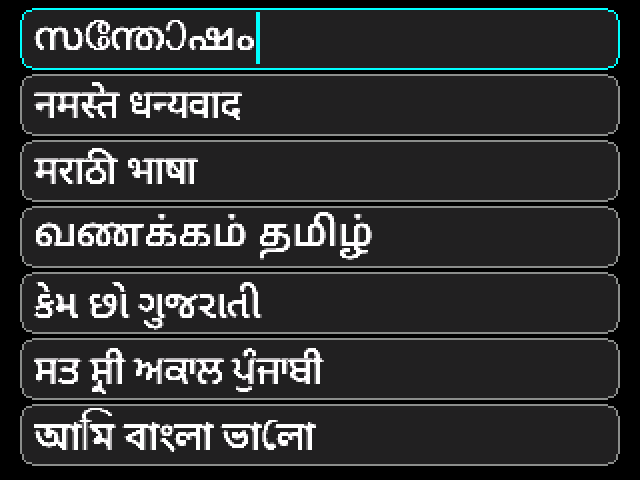

On the display: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Language
Type
Shows
Remember
മലയാളം
namaskaaram, kEraLam, avan
നമസ്കാരം, കേരളം, അവൻ
E O = long ഏ ഓ, L = ള, N = ണ, t = റ്റ, zh = ഴ; at a word's end n r l = chillu, m = ം
हिन्दी / मराठी
namaste, dhanyavAd
नमस्ते, धन्यवाद
A I U = long vowels, T D = ट ड, t d = त द, x = क्ष, M = ं
தமிழ்
vaNakkam, thamizh, nanRi
வணக்கம், தமிழ், நன்றி
t d = ட, th = த, R = ற, zh = ழ, ng = ங்க, nj = ஞ்ச
ગુજરાતી
kem chho
કેમ છો
The same rules as Hindi
ਪੰਜਾਬੀ
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
A doubled letter = ੱ, n m before a letter = ੰ
বাংলা
ami, bangla, bhalO
আমি, বাংলা, ভালো
a = া, o = no sign, O = ো, ng = ং
Needs a NOR model (4T, 8T, 16T…): the language fonts are on the NOR. When the host reads the box (readText) it gets the English letters that were typed.
10
From a host MCU (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: a name for every widget and page (W_LEVEL, PAGE_SETTINGS…). Add it to the host program.
Write to project folder…: the firmware and the host header together.
NOR data file: only for a chip programmer.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Called when the operator changes the level with UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // until the display is ready (up to 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // show the sensor value
disp.loop(); // messages from the display
delay(200);
}
Function
What it does
setValue(id, v)
Value of a number, bar, LED, switch…
setText(id, "…")
Changeable text (UTF-8 for Live text)
page(PAGE_…)
Change page
show(id) / hide(id)
Show / hide a widget
setColor(id, c) / setBackground(id, c)
Colour (RGB565)
getValue(id) / readText(id, buf, n)
Read a value / text from the display
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
A value changed, a board button, the page changed, the display restarted

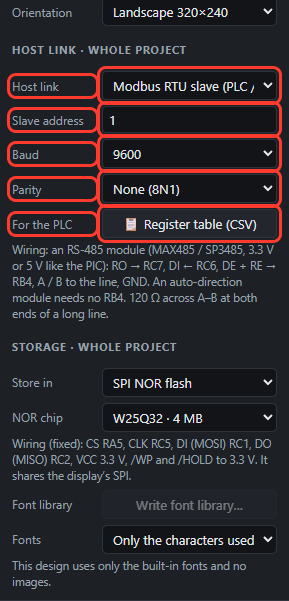

Click a page in the Pages list, then Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: the same in the PLC.
📋 Register table (CSV): a list of every register; open it in Excel for the PLC programmer.
Set the Device panel's baud to the Modbus baud and Flash.
Select a widget and its registers show under its Name: holding register 3 (40004), coil 3 (4).
Register
Address
Meaning
Holding (4x)
0 … N-1
Widget value (its place in the widget list). Writing shows it on the display.
Holding
1000
Page; write a page ID to open that page
Holding
1001 / 1002
Brightness 0–100 % / beep (ms)
Coil (0x)
0 … N-1
Show (1) / hide (0)
Discrete input (1x)
0 … N-1
Button pressed (cleared when read)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: pressed / held
Input (3x)
0 … N-1, 1000–1002
Values (read only), page, widget count, version
Functions 01, 02, 03, 04, 05, 06, 08, 15, 16. Values are signed 16-bit. Adding or removing widgets changes the addresses; give the PLC the new CSV.
RS-485 wiring
MAX485 module
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
The PLC's (or USB-RS485's) A / B
Flashing needs the USB-serial (TTL) cable. Do not wire the USB-serial TXD and the MAX485 RO straight to RC7 together: use a jumper, or a 1 kΩ resistor in TXD and a 10 kΩ pull-up on RB4.

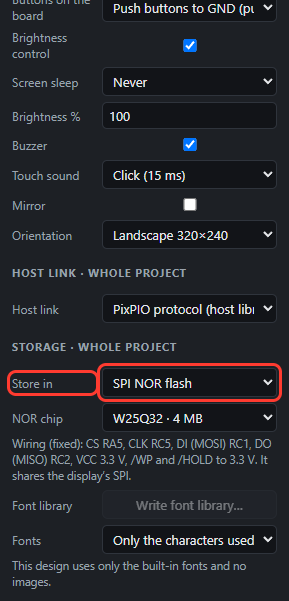

MCU flash: English fonts, small pictures. The Lite model.
SPI NOR flash: large pictures, animations, other languages. The 4 / 8 / 16 models (set by itself when you pick the Board model).
The font library is already on the NOR from the factory. Only the design's pictures are sent when you Flash.
13

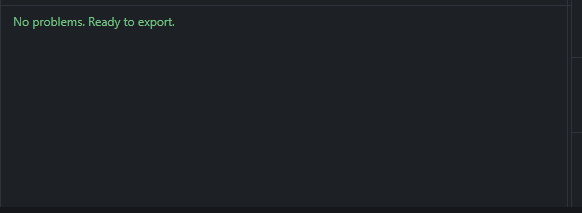

Widget list, Problems

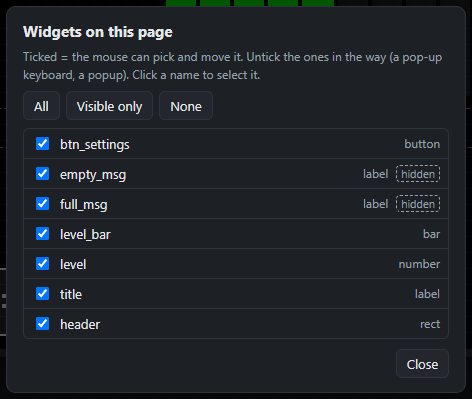

☰ Widgets: every widget on this page. Click a name to select it. To select one underneath, untick the one on top.Problems: with an error it will not Flash. Click it to select that widget.
14
Board, pins
Part
PIC pin
Note
Host UART TX / RX
RC6 / RC7
115200 8N1 (for Modbus: the baud set in the Editor)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = drawing. For Modbus: RS-485 DE/RE.
INT
RC0
LOW = a message for the host (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (to GND) or TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
On models that have them
Status LED
RB5
Blinks every 0.5 s while running
Display settings: Tutorial step 3. Flash after every change.
15
Self-test
Once connected, 🔧 Self-test in the Device panel. It works whatever design is flashed.
Colours: red, green, blue, white, black and grey stripes, with a yellow square at the top left. If the square is in another corner, fix Orientation / Mirror. START or a tap: next.
Buttons, touch: press all four buttons; each box turns green. With touch, a dot. If a button does not work, START twice.
Parts: NOR, font library, EEPROM: PASS / FAIL. Buzzer and backlight test. START: back to the normal screen.
16
Troubleshooting
Problem
What to do
The display is all white
Check the display's DC, CS, RST wires and the 3.3 V supply.
Mirrored / upside down
Display entry, Mirror, Orientation (Tutorial step 3). The self-test's yellow square must be top left.
Wrong colours
Red shows blue: Swap red/blue. White shows black: Invert colours.
Buttons always pressed
"Buttons on the board": push buttons = "Push buttons to GND", touch pads = "TTP223".
Touch lands in the wrong place
Touch calibration → Calibrate…: touch the four + marks on the display one by one.
Flash fails / port busy
Disconnect, then Flash. "Waiting for bootloader": power the board off and on.
Will not connect
TX / RX swapped? (adapter TXD → RC7). Baud 115200 (for a Modbus design, the Modbus baud).
Text shows "????"
Fix the widget's Language. Live text in other languages needs a NOR model.
No Modbus answer
Same address, baud, parity? Swap A / B. After a page change, PLC timeout 3 s.
An error in Problems
Click the error and fix that widget. With an error it will not Flash.
PixPIO 2.8" smart display · ഉപയോക്തൃ മാനുവൽ
PixPIO ഉപയോക്തൃ മാനുവൽ
Screen design ചെയ്യുക, ഒരു click-ൽ display-ലേക്ക് അയക്കുക. Arduino, PIC, STM32 പോലുള്ള ഏത് microcontroller-ൽ നിന്നും, PLC-യിൽ നിന്ന് Modbus വഴിയും, PC-ൽ നിന്ന് നേരിട്ടും ഉപയോഗിക്കാം. Host ഇല്ലാതെ power മാത്രം കൊണ്ടും പ്രവർത്തിപ്പിക്കാം.
Screenshots-ലെ ചുവന്ന കള്ളികൾ ആ step-ൽ ഉപയോഗിക്കേണ്ട settings / buttons ആണ്.
ഈ manual-ലെ tutorial-ന് സമാനമായ ഒരു design display-ൽ: host ഇല്ലാതെ, Actions മാത്രം.
1
PixPIO എന്താണ്
PixPIO ഒരു 2.8" (320×240) colour display board ആണ്, സ്വന്തം processor (PIC18F27Q84) സഹിതം. Screens, buttons, bars, gauges, ചിത്രങ്ങൾ എല്ലാം PC-യിലെ PixPIO Editor-ൽ design ചെയ്യുന്നു. Display അവ സ്വയം വരയ്ക്കുന്നു. Host (MCU അല്ലെങ്കിൽ PLC) "level = 80" പോലുള്ള ചെറിയ സന്ദേശങ്ങൾ മാത്രം അയച്ചാൽ മതി.
LiteNOR ഇല്ല, touch ഇല്ല. English fonts.
4 / 4T4 MB NOR (എല്ലാ fonts, ഭാഷകൾ). T = touch.
8 / 8T8 MB NOR. കൂടുതൽ ചിത്രങ്ങൾ, animation.
16 / 16T16 MB NOR. വലിയ ചിത്രങ്ങൾ, പല ഭാഷകൾ.
Board-ൽ 4 buttons: MENUUPDOWNSTART (push buttons അല്ലെങ്കിൽ TTP223 touch pads). Brightness control-ഉം buzzer-ഉം ഉള്ള models-ഉം ഉണ്ട്.
എന്തുകൊണ്ട് PixPIO
Live editingUSB ഘടിപ്പിക്കുക: Editor-ലെ ഓരോ മാറ്റവും display-ൽ ഉടൻ. SD card വേണ്ട, നീണ്ട upload ഇല്ല.
30 widgets തയ്യാർGauge, chart, keyboard, QR code, animation: drag ചെയ്ത് ഇടുക, കഴിഞ്ഞു.
ഏത് host-ഉംUART, I2C അല്ലെങ്കിൽ SPI. PIC, Arduino, ESP32, STM32-ൽ tested. Host ഇല്ലാതെയും.
നിങ്ങളുടെ ഭാഷമലയാളം, ഹിന്ദി, തമിഴ്… screen-ൽ, Manglish typing-ഓടെ.
Free toolsPixPIO Editor-ഉം VS Code-നുള്ള PICPIO-യും free ആണ്.
Editor-ന് internet വേണ്ട. Display-യുമായുള്ള ബന്ധം VS Code ഓടിക്കുന്ന "bridge" വഴി. Editor ഉപയോഗിക്കുന്ന സമയം മുഴുവൻ VS Code തുറന്നുവെക്കുക.
3
Editor പരിചയം
ആദ്യം തുറക്കുമ്പോൾ Editor-ൽ ഒരു Example project ഉണ്ടാകും (toolbar-ലെ Example അമർത്തിയാൽ എപ്പോഴും തിരികെ കിട്ടും; 8 pages, മിക്ക widgets-ഉം).
PixPIO Editor, Example project.
ഭാഗം
സ്ഥാനം
ജോലി
Toolbar
മുകളിൽ
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
ഇടത് മുകളിൽ
Screens. + പുതിയ page, ⧉ copy, − നീക്കം. "start" = ആദ്യം കാണിക്കുന്നത്.
Add widget
ഇടത്
Click ചെയ്താൽ ആ widget screen-ൽ ചേരും.
Preview
നടുവിൽ
Display-ൽ കാണുന്നതുപോലെ. Drag ചെയ്ത് നീക്കാം, നീല ചതുരങ്ങൾ വലിച്ച് വലിപ്പം മാറ്റാം.
Properties
വലത്
തിരഞ്ഞെടുത്ത widget-ന്റെ settings. Pages list-ൽ page click ചെയ്താൽ page-ന്റെയും മുഴുവൻ project-ന്റെയും settings. ? = ഓരോ setting-ന്റെയും വിശദീകരണം.
Problems
താഴെ ഇടത്
Design-ലെ പിഴവുകൾ, മുന്നറിയിപ്പുകൾ.
Device
താഴെ വലത്
COM port, Connect, Mirror, Storage, Self-test, Touch, PC-ൽ നിന്നുള്ള commands (അദ്ധ്യായം 6).
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo.
4
Tutorial: Water Tank (ആദ്യം മുതൽ)
ഒരു ടാങ്കിന്റെ level കാണിക്കുന്ന 2-page screen. UP / DOWN കൊണ്ട് level മാറും, bar ഒപ്പം മാറും. 100 ആയാൽ "TANK FULL", 0 ആയാൽ "TANK EMPTY". MENU settings page തുറക്കും. Host ആവശ്യമില്ല. ഏകദേശം 15 മിനിറ്റ്.
STEP 1
പുതിയ project
Toolbar-ൽ New. ശൂന്യമായ ഒരു screen (page "main") കിട്ടും.
STEP 2
Board model
വലതുവശത്ത് Screen · whole project-ൽ Board model: board-ന്റെ label-ൽ എഴുതിയ model (ഇവിടെ PixPIO 4T).
ഇത് display, touch, buttons, brightness, buzzer, NOR എന്നിവ തനിയെ set ചെയ്യും. Editor ഇത് ഓർമ്മിക്കും.
STEP 3
Display (ആവശ്യമെങ്കിൽ മാത്രം)
ചിത്രം തിരിഞ്ഞോ നിറം തെറ്റിയോ വന്നാൽ മാത്രം:
Display: module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Page-ന് പേര്
വലതുവശത്ത് മുകളിൽ Name: home. Host code-ൽ ഇത് PAGE_HOME.
STEP 5
രണ്ടാമത്തെ page
Pages-ന്റെ +. പുതിയ page-ന്റെ Name: settings. എന്നിട്ട് list-ൽ home click ചെയ്ത് തിരിച്ചുവരിക.
STEP 6
മുകളിലെ bar (Rectangle)
Add widget-ൽ Rectangle. x, y, width, height: 0, 0, 320, 30 (അല്ലെങ്കിൽ mouse കൊണ്ട് വലിക്കുക). Colours-ൽ നിറം.
STEP 7
Title (Label)
Label: Name title, Text WATER TANK, സ്ഥാനം 8, 7, 304, 16. Font, Size, Align Text ഭാഗത്ത്.
STEP 8
Level (Number)
Number: Name level, സ്ഥാനം 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: power പോയാലും ഓർമ്മിക്കും
STEP 9
Board buttons കൊണ്ട് മാറ്റാൻ
Keys (buttons): Key +UP, Key −DOWN, Step 5. അമർത്തിപ്പിടിച്ചാൽ തുടർച്ചയായി മാറും.
STEP 10
Level bar
Bar: Name level_bar, സ്ഥാനം 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
ഇതുവരെ: title, number, bar.
STEP 11
മറഞ്ഞിരിക്കുന്ന സന്ദേശങ്ങൾ
Label: Name full_msg, Text TANK FULL, സ്ഥാനം 10, 120, 300, 20, Hidden ✓.
ഒരെണ്ണം കൂടി അതേ സ്ഥാനത്ത്: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Hidden widgets preview-ൽ കുത്തുവരയായി കാണും; display-ൽ തുടക്കത്തിൽ കാണില്ല.
STEP 12
Actions: number-ന് 5 actions
Preview-ൽ level click ചെയ്യുക. Actions (no code) → + Add action 5 തവണ:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
ഒരു വരി നീക്കാൻ ✕.
STEP 13
Settings button
Button: Name btn_settings, സ്ഥാനം 10, 200, 145, 34, CaptionMENU: Settings.
STEP 14
Button അമർത്തിയാൽ page മാറാൻ
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: board-ലെ MENU-ഉം ഇതുതന്നെ ചെയ്യും.
Home page പൂർത്തിയായി.
STEP 15
Settings page: Back button, QR
Pages-ൽ settings. Step 6, 7 പോലെ Rectangle-ഉം "SETTINGS" Label-ഉം.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = നിങ്ങളുടെ website, Border shape = Rounded.
Settings page പൂർത്തിയായി.
STEP 16
Save
Save: .pixpio file. "Unsaved changes" ഉള്ളിടത്തോളം save ആയിട്ടില്ല. ഇനി board ഘടിപ്പിച്ച് Flash (അദ്ധ്യായം 5).
5
Board ഘടിപ്പിക്കൽ, Flash
STEP 1
USB-serial cable
USB-serial (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Board-ന് സ്വന്തം supply ഇല്ലെങ്കിൽ മാത്രം
STEP 2
Connect
Device-ൽ COM port, baud 115200, Connect. Dot പച്ചയായാൽ ബന്ധിപ്പിച്ചു. Port ഇല്ലെങ്കിൽ ↻.
STEP 3
⚡ Flash to display
Toolbar-ൽ ⚡ Flash to display.
Design firmware ആക്കി cable വഴി അയക്കും; ഒരു window-ൽ progress. ആദ്യ തവണ 1–2 മിനിറ്റ്.
"UPLOAD SUCCESSFUL" വന്നാൽ display പുതിയ screen-ഓടെ തുടങ്ങും.
ചിത്രങ്ങളോ മറ്റ് ഭാഷകളോ ഉണ്ടെങ്കിൽ (NOR models) അവയും ഇതേ cable വഴി NOR-ലേക്ക്.
SD card ആവശ്യമില്ല. ഓരോ മാറ്റത്തിനും: Editor-ൽ മാറ്റുക, Flash.
Tutorial design display-ൽ: UP / DOWN കൊണ്ട് level മാറ്റുക, 100 ആക്കി "TANK FULL" കാണുക, MENU അമർത്തി settings page.
6
PC-ൽ നിന്ന് display നിയന്ത്രിക്കൽ
Connect ചെയ്ത ശേഷം, host MCU ഇല്ലാതെ തന്നെ PC-ൽ നിന്ന് ഓരോ widget-നെയും പരീക്ഷിക്കാം. ഇതിന് മൂന്ന് വഴികൾ:
1. Quick commands (Device panel)
Page + Show: ആ page display-ൽ തുറക്കും.
Widget തിരഞ്ഞെടുക്കുക, Value എഴുതി Set value: number, bar, LED, switch… മാറും.
പച്ച നിറത്തിലുള്ള bytes: UART / I2C / SPI വഴി നേരിട്ട് അയക്കേണ്ട frame (മറ്റ് ഭാഷകളിൽ program എഴുതുമ്പോൾ).
Settings മാറ്റുമ്പോൾ ഈ commands-ഉം ഒപ്പം മാറും. ഓരോ widget-ന്റെയും commands അദ്ധ്യായം 7-ൽ.
3. Mirror, Touch
Mirror ✓: display-ൽ നടക്കുന്നത് (button അമർത്തൽ, value മാറ്റം) preview-ലും തത്സമയം കാണാം.
☝ Touch: preview-ൽ mouse കൊണ്ട് click ചെയ്താൽ display-ൽ വിരൽ കൊണ്ട് തൊട്ടതുപോലെ (👆 cursor, മഞ്ഞ dot).
🔧 Self-test, ⬆ Storage: അദ്ധ്യായം 15, 12.
7
ഓരോ widget-ഉം
ഓരോ widget-നും: എന്തിന്, എങ്ങനെ ഉപയോഗിക്കാം, value എന്താണ്, host code. മൂന്ന് ചിത്രങ്ങൾ: Display-ൽ (New project-ൽ ആ widget ചേർത്തപ്പോൾ), Settings, Commands (PC-ൽ നിന്ന് Send / code Copy). Add widget list-ൽ ഇതേ പേരുകൾ കാണാം.
Rectangle
Header bars, background boxes, കാർഡുകൾ. മറ്റ് widgets-ന് പിന്നിൽ വെക്കാം.
എങ്ങനെ ഉപയോഗിക്കാം
Colours-ൽ Background (fill), Text / border നിറം.
Corner radius: വളഞ്ഞ മൂലകൾ. Border: അരിക്.
Widget list-ൽ താഴെയാണെങ്കിൽ മറ്റ് widgets-ന് പിന്നിൽ വരും (↑ ↓ buttons കൊണ്ട് ക്രമം മാറ്റാം).
Value
—
Host code (Arduino)
disp.setBackground(W_HEADER, 0xF800); // ചുവപ്പ്
disp.hide(W_HEADER);
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy

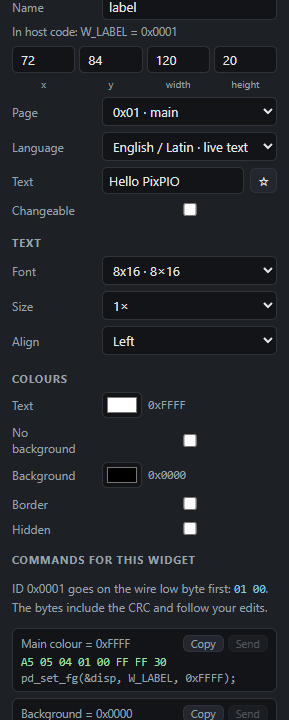

Label
നിശ്ചിത എഴുത്ത്: titles, captions, units.
എങ്ങനെ ഉപയോഗിക്കാം
Text-ൽ എഴുതുക. Font, Size, Align.
Language: മലയാളം, ഹിന്ദി… (അദ്ധ്യായം 8).
Changeable ✓ ആക്കിയാൽ host-ന് text മാറ്റാം.
No background: അടിയിലുള്ളത് കാണാം.
Value
—
Host code (Arduino)
disp.setText(W_LABEL, "Motor ON"); // Changeable ✓ വേണം
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy

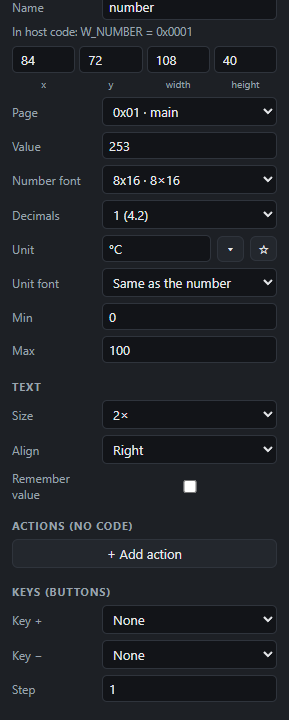

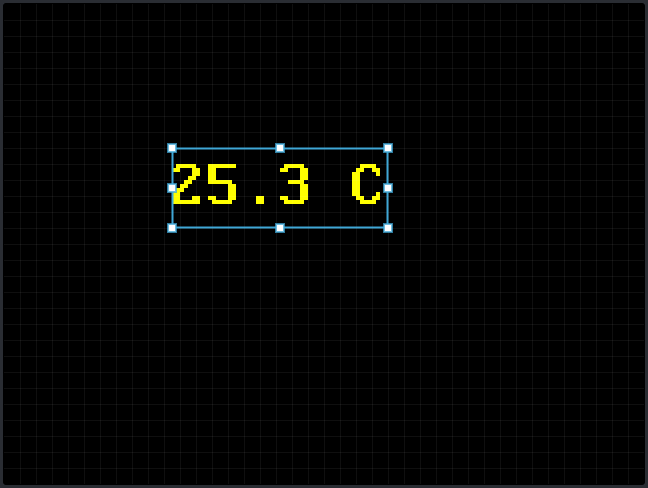

Number
സംഖ്യ കാണിക്കാൻ: temperature, speed, count, setpoint.
എങ്ങനെ ഉപയോഗിക്കാം
Value (തുടക്കം), Min, Max.
Decimals 1 ആക്കിയാൽ 253 → 25.3. Unit: °C, %, V.
Keys: UP / DOWN കൊണ്ട് മാറ്റാം, Step.
Remember value: power പോയാലും ഓർമ്മിക്കും.
Value
സംഖ്യ (Min…Max)
Host code (Arduino)
disp.setValue(W_NUMBER, 253); // 25.3 °C
int16_t v = disp.getValue(W_NUMBER);
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy

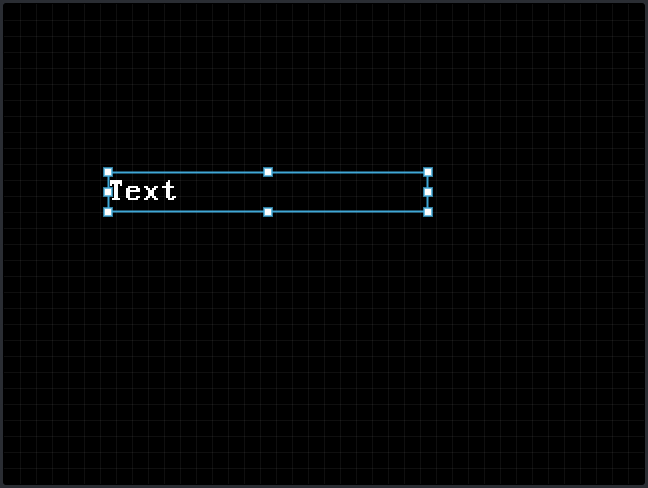

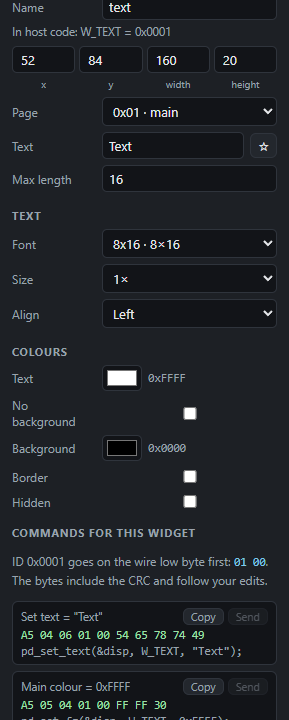

Text
Host അയക്കുന്ന ഒരു വരി എഴുത്ത്: status, പേര്, സന്ദേശം.
എങ്ങനെ ഉപയോഗിക്കാം
Max length: എത്ര അക്ഷരം വരെ.
Font, Size, Align, നിറങ്ങൾ.
Language Live text ആക്കിയാൽ മലയാളം പോലുള്ളവയും (NOR model).
Value
—
Host code (Arduino)
disp.setText(W_TEXT, "Running");
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy

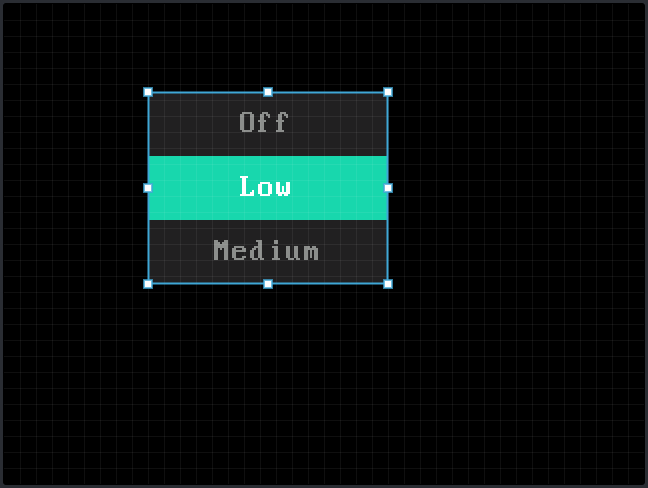

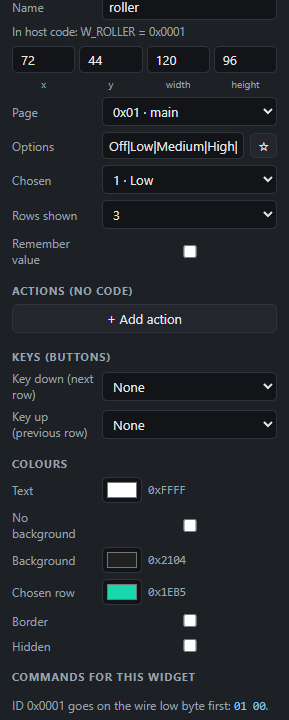

Keys next / previous. Touch-ൽ മുകളിലോ താഴെയോ ഉള്ള row തൊടുക.
Remember value.
Value
തിരഞ്ഞെടുത്ത row (0, 1, 2…)
Host code (Arduino)
disp.setValue(W_ROLLER, 3);
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy

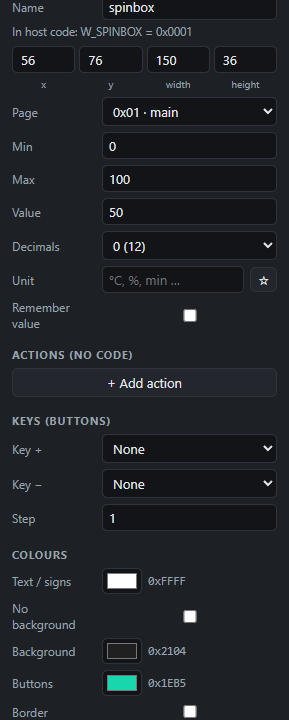

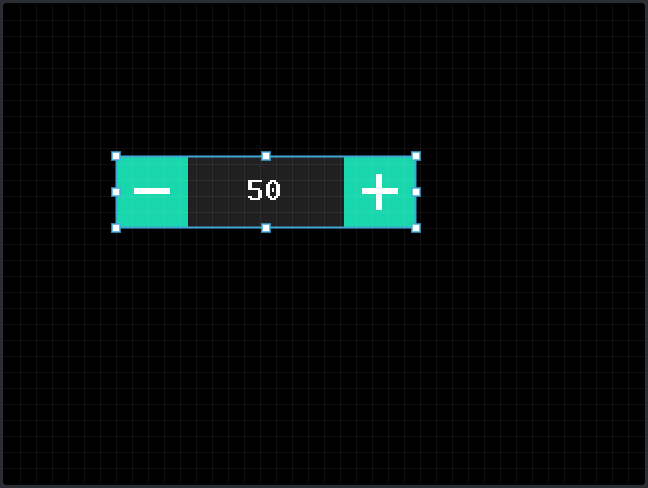

Spinbox (− 12 +)
− സംഖ്യ + : setpoint, timer.
എങ്ങനെ ഉപയോഗിക്കാം
Min, Max, Step, Unit.
Touch-ൽ − / + തൊടുക, അല്ലെങ്കിൽ Keys + / −.
Remember value.
Value
Min…Max
Host code (Arduino)
disp.setValue(W_SPINBOX, 60);
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy
QR code
ഫോൺ scan ചെയ്യാൻ: website, Wi-Fi, phone, manual link.
എങ്ങനെ ഉപയോഗിക്കാം
Text / link: https://…, WIFI:T:WPA;S:പേര്;P:password;;, tel:….
Border shape, No background.
വലിയ box = എളുപ്പം scan.
Value
—
Host code (Arduino)
disp.show(W_QR);
Display-ൽSettingsCommands: PC-ൽ നിന്ന് Send, code Copy
8
Actions: മുഴുവൻ list
Widget-ൽ എന്തെങ്കിലും സംഭവിക്കുമ്പോൾ display സ്വയം ചെയ്യുന്നവ. Host ആവശ്യമില്ല. ഉദാഹരണങ്ങൾ: Tutorial step 12, 14.
When (എപ്പോൾ)
ഏത് widgets
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
അതേ widgets
Do (എന്ത്)
Target / value
Go to page
ഒരു page
Set value of
widget, value
Add to / Subtract from
widget, എത്ര
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
buzzer ഉള്ള models
Brightness (%)
brightness control ഉള്ള models
9
ഭാഷകൾ

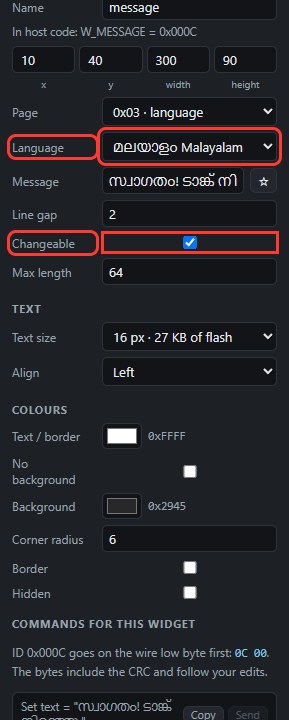

ഒരു page-ൽ Message ഇടുക (Label, Text, Button-ലും ഇതുതന്നെ).
Language: മലയാളം (ഹിന്ദി, മറാഠി, തമിഴ്, ഗുജറാത്തി, പഞ്ചാബി, ബംഗാളി, European, Русский, Ελληνικά).
Phrases-ൽ വാക്യം (പലതുണ്ടെങ്കിൽ |).
Live text ✓: host-ന് ഏത് വാക്യവും UTF-8 ആയി അയക്കാം; display ചില്ലുകളും കൂട്ടക്ഷരങ്ങളും ശരിയായി വരയ്ക്കും. Tick ചെയ്താൽ field "Message" ആയും "Changeable" ✓ ആയും മാറും.
English അല്ലാത്ത live text-ന് NOR model (4, 8, 16) വേണം. Fonts factory-യിൽ തന്നെ NOR-ൽ ഉണ്ട്.
മലയാളം live text preview-ൽ.
Keyboard-ൽ മലയാളം, ഹിന്ദി, തമിഴ്… type ചെയ്യൽ
Screen-ലെ keyboard-ൽ English അക്ഷരങ്ങൾ അമർത്തിയാൽ box-ൽ അത് മലയാളത്തിൽ (അല്ലെങ്കിൽ ഹിന്ദി, മറാഠി, തമിഴ്, ഗുജറാത്തി, പഞ്ചാബി, ബംഗാളി) കാണിക്കും: namaskaaram → നമസ്കാരം. Mobile-ലെ Manglish typing പോലെ.
Keyboard ചേർക്കുക.
Language: ഭാഷ തിരഞ്ഞെടുക്കുക.
Keyboard ഇതുവരെ ഒരു Input box-ലേക്കും എഴുതുന്നില്ലെങ്കിൽ ("Types into" = None), Language തിരഞ്ഞെടുക്കുമ്പോൾ keyboard-ന് മുകളിൽ ഒരു Input box തനിയെ വരും, keyboard അതിലേക്ക് എഴുതും.
Malayalam തിരഞ്ഞെടുത്തപ്പോൾ: keyboard-ന് മുകളിൽ Input box, "Types into" = ആ box.
ഭാഷ ആ Input box-ന്റെ setting ആണ്. Box select ചെയ്താലും മാറ്റാം:
Kind: Indian language (typed in English).
Language: ഭാഷ.
Letter size: 16, 20, 24 px.
താഴെ ആ ഭാഷയുടെ typing rules കാണാം.
Max length പരമാവധി 24 English അക്ഷരം. "Show typed text" വേണ്ടത് keyboard box-നെ മറയ്ക്കുമ്പോൾ മാത്രം (pop-up keyboard). Box keyboard-ന് മുകളിൽ കാണുന്നുണ്ടെങ്കിൽ tick വേണ്ട; അല്ലെങ്കിൽ ഒരേ എഴുത്ത് രണ്ട് box-ൽ കാണും.
Display-ൽ ഇങ്ങനെ: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
ഭാഷ
Type ചെയ്യുന്നത്
കാണുന്നത്
ഓർക്കാൻ
മലയാളം
namaskaaram, kEraLam, avan
നമസ്കാരം, കേരളം, അവൻ
E O = നീണ്ട ഏ ഓ, L = ള, N = ണ, t = റ്റ, zh = ഴ; വാക്കിന്റെ അവസാനം n r l = ചില്ല്, m = ം
हिन्दी / मराठी
namaste, dhanyavAd
नमस्ते, धन्यवाद
A I U = നീണ്ട സ്വരം, T D = ट ड, t d = त द, x = क्ष, M = ं
தமிழ்
vaNakkam, thamizh, nanRi
வணக்கம், தமிழ், நன்றி
t d = ட, th = த, R = ற, zh = ழ, ng = ங்க, nj = ஞ்ச
ગુજરાતી
kem chho
કેમ છો
ഹിന്ദിയുടെ അതേ rules
ਪੰਜਾਬੀ
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
ഇരട്ട അക്ഷരം = ੱ, n m പിന്നെ അക്ഷരം = ੰ
বাংলা
ami, bangla, bhalO
আমি, বাংলা, ভালো
a = া, o = ചിഹ്നം ഇല്ല, O = ো, ng = ং
NOR model (4T, 8T, 16T…) വേണം: ഭാഷാ fonts NOR-ൽ ആണ്. Host വായിക്കുമ്പോൾ (readText) കിട്ടുന്നത് type ചെയ്ത English അക്ഷരങ്ങൾ ആണ്.
10
Host MCU-ൽ നിന്ന് (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: ഓരോ widget-ന്റെയും page-ന്റെയും പേര് (W_LEVEL, PAGE_SETTINGS…). Host program-ൽ ചേർക്കുക.
Write to project folder…: firmware-ഉം host header-ഉം ഒരുമിച്ച്.
NOR data file: chip programmer-ന് മാത്രം.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operator UP / DOWN കൊണ്ട് level മാറ്റിയാൽ ഇവിടെ അറിയും
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // display തയ്യാറാകുന്നതുവരെ (5 s വരെ)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensor value കാണിക്കുക
disp.loop(); // display-ൽ നിന്നുള്ള സന്ദേശങ്ങൾ
delay(200);
}
Function
ജോലി
setValue(id, v)
Number, bar, LED, switch… value
setText(id, "…")
Changeable text (Live text-ൽ UTF-8)
page(PAGE_…)
Page മാറ്റുക
show(id) / hide(id)
Widget കാണിക്കുക / മറയ്ക്കുക
setColor(id, c) / setBackground(id, c)
നിറം (RGB565)
getValue(id) / readText(id, buf, n)
Display-ലെ value / text വായിക്കുക
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
Value മാറി, board button, page മാറി, display restart ആയി
Functions 01, 02, 03, 04, 05, 06, 08, 15, 16. Values signed 16-bit. Widgets ചേർക്കുകയോ നീക്കുകയോ ചെയ്താൽ addresses മാറും; പുതിയ CSV PLC-ക്ക് കൊടുക്കുക.
RS-485 wiring
MAX485 module
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
PLC-യുടെ (അല്ലെങ്കിൽ USB-RS485-ന്റെ) A / B
Flash ചെയ്യാൻ USB-serial (TTL) cable വേണം. USB-serial TXD-ഉം MAX485 RO-ഉം ഒരുമിച്ച് RC7-ലേക്ക് നേരിട്ട് അരുത്: jumper, അല്ലെങ്കിൽ TXD-ൽ 1 kΩ resistor-ഉം RB4-ൽ 10 kΩ pull-up-ഉം.
MCU flash: English fonts, ചെറിയ ചിത്രങ്ങൾ. Lite model.
SPI NOR flash: വലിയ ചിത്രങ്ങൾ, animation, മറ്റ് ഭാഷകൾ. 4 / 8 / 16 models (Board model തിരഞ്ഞെടുത്താൽ തനിയെ).
NOR-ൽ fonts library factory-യിൽ തന്നെ ഉണ്ട്. Design-ന്റെ ചിത്രങ്ങൾ മാത്രം Flash സമയത്ത് അയക്കും.
13
Widget list, Problems
☰ Widgets: ഈ page-ലെ എല്ലാ widgets. പേരിൽ click ചെയ്താൽ തിരഞ്ഞെടുക്കും. അടിയിലുള്ളവ തിരഞ്ഞെടുക്കാൻ മുകളിലുള്ളതിന്റെ tick എടുക്കുക.Problems: error ഉള്ളപ്പോൾ Flash ചെയ്യില്ല. Click ചെയ്താൽ ആ widget തിരഞ്ഞെടുക്കും.
14
Board, pins
ഭാഗം
PIC pin
കുറിപ്പ്
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus-ൽ Editor-ൽ കൊടുത്ത baud)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = വരയ്ക്കുന്നു. Modbus-ൽ RS-485 DE/RE.
INT
RC0
LOW = host-ന് സന്ദേശമുണ്ട് (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (GND-ലേക്ക്) അല്ലെങ്കിൽ TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
ഉള്ള models-ൽ
Status LED
RB5
Run ചെയ്യുമ്പോൾ 0.5 s ഇടവിട്ട് മിന്നും
Display settings: Tutorial step 3. ഓരോ മാറ്റത്തിനും ശേഷം Flash.
15
Self-test
Connect ചെയ്ത ശേഷം Device panel-ൽ 🔧 Self-test. ഏത് design flash ചെയ്തിരുന്നാലും പ്രവർത്തിക്കും.
Colours: ചുവപ്പ്, പച്ച, നീല, വെള്ള, കറുപ്പ്, ചാരം വരകൾ, മുകളിൽ ഇടതുവശത്ത് മഞ്ഞ ചതുരം. ചതുരം മറ്റൊരു മൂലയിലാണെങ്കിൽ Orientation / Mirror ശരിയാക്കുക. START അല്ലെങ്കിൽ tap: അടുത്തത്.
Buttons, touch: നാല് buttons-ഉം അമർത്തുക; ഓരോ box-ഉം പച്ചയാകും. Touch ഉണ്ടെങ്കിൽ dot. ഒരു button പ്രവർത്തിക്കുന്നില്ലെങ്കിൽ START രണ്ടുതവണ.
Parts: NOR, font library, EEPROM: PASS / FAIL. Buzzer, backlight test. START: സാധാരണ screen.
16
പ്രശ്നപരിഹാരം
പ്രശ്നം
ചെയ്യേണ്ടത്
Display മുഴുവൻ വെള്ള
Display-യുടെ DC, CS, RST വയറുകളും 3.3 V supply-ഉം പരിശോധിക്കുക.
കണ്ണാടിയിലെന്ന പോലെ / തലകീഴായി
Display entry, Mirror, Orientation (Tutorial step 3). Self-test-ലെ മഞ്ഞ ചതുരം മുകളിൽ ഇടത്.
നിറങ്ങൾ തെറ്റി
ചുവപ്പ് നീലയായി: Swap red/blue. വെള്ള കറുപ്പായി: Invert colours.
Buttons എപ്പോഴും അമർത്തിയ നിലയിൽ
"Buttons on the board": push buttons = "Push buttons to GND", touch pads = "TTP223".
Touch തെറ്റായ സ്ഥലത്ത്
Touch calibration → Calibrate…: display-ലെ നാല് + ചിഹ്നങ്ങളിൽ ഓരോന്നായി തൊടുക.
Flash പരാജയം / port busy
Disconnect ചെയ്തിട്ട് Flash. "Waiting for bootloader": board power off / on.
Widget-ന്റെ Language ശരിയാക്കുക. English അല്ലാത്ത live text-ന് NOR model.
Modbus മറുപടി ഇല്ല
Address, baud, parity ഒന്നാണോ? A / B swap. Page മാറ്റിയ ശേഷം PLC timeout 3 s.
Problems-ൽ error
Error click ചെയ്ത് ആ widget ശരിയാക്കുക. Error ഉള്ളപ്പോൾ Flash ചെയ്യില്ല.
PixPIO 2.8" smart display · उपयोगकर्ता मैनुअल
PixPIO उपयोगकर्ता मैनुअल
Screen design करें, एक click में display पर भेजें। Arduino, PIC, STM32 जैसे किसी भी microcontroller से, PLC से Modbus द्वारा, या सीधे PC से इस्तेमाल करें। Host के बिना सिर्फ़ power से भी चलता है।
Screenshots में लाल डिब्बे वे settings / buttons हैं जो उस step में इस्तेमाल होते हैं।
इस मैनुअल के tutorial जैसा design display पर: host के बिना, सिर्फ़ Actions।
1
PixPIO क्या है
PixPIO एक 2.8" (320×240) colour display board है, अपने processor (PIC18F27Q84) के साथ। Screens, buttons, bars, gauges, चित्र सब PC पर PixPIO Editor में design होते हैं। Display उन्हें खुद बनाता है। Host (MCU या PLC) को बस "level = 80" जैसे छोटे संदेश भेजने होते हैं।
LiteNOR नहीं, touch नहीं। English fonts।
4 / 4T4 MB NOR (सभी fonts, भाषाएँ)। T = touch।
8 / 8T8 MB NOR। ज़्यादा चित्र, animation।
16 / 16T16 MB NOR। बड़े चित्र, कई भाषाएँ।
Board पर 4 buttons: MENUUPDOWNSTART (push buttons या TTP223 touch pads)। कुछ models में brightness control और buzzer भी है।
PixPIO क्यों
Live editingUSB लगाइए: Editor का हर बदलाव display पर तुरंत। SD card नहीं, लंबा upload नहीं।
VS Code में PICPIO extension: Extensions → "…" → Install from VSIX… → साथ मिली picpio-x.y.z.vsix।
VS Code फिर से खोलें। PICPIO menu में (या Ctrl+Shift+P → "PixPIO") PixPIO। Browser में Editor खुलेगा।
USB-serial cable (CH340) PC में लगाएँ। Device Manager → Ports में USB-SERIAL CH340 (COM3) जैसा दिखना चाहिए।
Editor को internet नहीं चाहिए। Display से संपर्क VS Code द्वारा चलाए गए "bridge" से होता है। Editor इस्तेमाल करते समय VS Code खुला रखें।
3
Editor परिचय
पहली बार खोलने पर Editor में एक Example project होता है (toolbar का Example दबाने पर हमेशा वापस मिलता है; 8 pages, लगभग सभी widgets)।
PixPIO Editor, Example project।
भाग
जगह
काम
Toolbar
ऊपर
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
ऊपर बाएँ
Screens। + नया page, ⧉ copy, − हटाएँ। "start" = पहले दिखने वाला।
Add widget
बाएँ
Click करने पर वह widget screen पर जुड़ता है।
Preview
बीच में
जैसा display पर दिखेगा। Drag करके हिलाएँ, नीले चौकोर खींचकर आकार बदलें।
Properties
दाएँ
चुने गए widget की settings। Pages list में page click करने पर page और पूरे project की settings। ? = हर setting की व्याख्या।
Problems
नीचे बाएँ
Design की गलतियाँ, चेतावनियाँ।
Device
नीचे दाएँ
COM port, Connect, Mirror, Storage, Self-test, Touch, PC से commands (अध्याय 6)।
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo।
4
Tutorial: Water Tank (शुरू से)
टंकी का level दिखाने वाली 2-page screen। UP / DOWN से level बदलेगा, bar साथ में बदलेगा। 100 होने पर "TANK FULL", 0 होने पर "TANK EMPTY"। MENU settings page खोलेगा। Host की ज़रूरत नहीं। लगभग 15 मिनट।
STEP 1
नया project
Toolbar में New। एक खाली screen (page "main") मिलेगी।
STEP 2
Board model
दाईं ओर Screen · whole project में Board model: board के label पर लिखा model (यहाँ PixPIO 4T)।
यह display, touch, buttons, brightness, buzzer, NOR अपने आप set करता है। Editor इसे याद रखता है।
STEP 3
Display (सिर्फ़ ज़रूरत हो तो)
सिर्फ़ तब, जब चित्र घूमा हुआ हो या रंग गलत हों:
Display: module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Page का नाम
दाईं ओर ऊपर Name: home। Host code में यह PAGE_HOME है।
STEP 5
दूसरा page
Pages का +। नए page का Name: settings। फिर list में home click करके वापस आएँ।
STEP 6
ऊपर की bar (Rectangle)
Add widget में Rectangle। x, y, width, height: 0, 0, 320, 30 (या mouse से खींचें)। Colours में रंग।
STEP 7
Title (Label)
Label: Name title, Text WATER TANK, जगह 8, 7, 304, 16। Font, Size, Align Text भाग में।
STEP 8
Level (Number)
Number: Name level, जगह 10, 64, 120, 50।
Value 50, Unit%
Min 0, Max 100
Remember value ✓: power जाने पर भी याद रहेगा
STEP 9
Board buttons से बदलना
Keys (buttons): Key +UP, Key −DOWN, Step 5। दबाए रखने पर लगातार बदलेगा।
STEP 10

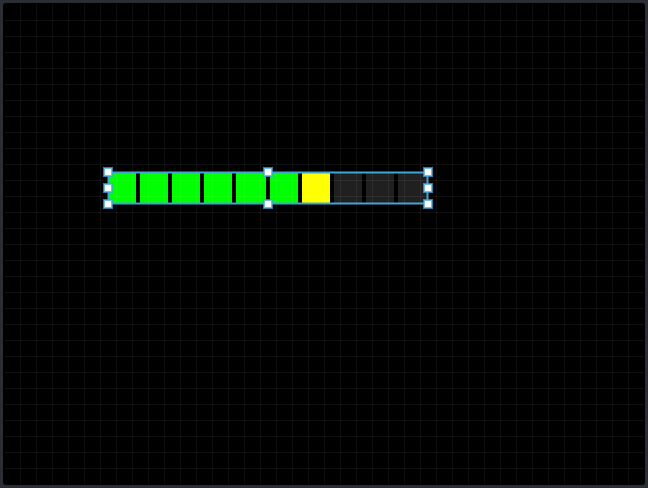

Level bar
Bar: Name level_bar, जगह 140, 64, 170, 50, Min 0, Max 100, Style: Segments।
अब तक: title, number, bar।
STEP 11
छिपे हुए संदेश
Label: Name full_msg, Text TANK FULL, जगह 10, 120, 300, 20, Hidden ✓।
उसी जगह एक और: Name empty_msg, Text TANK EMPTY, Hidden ✓।
Hidden widgets preview में बिंदुदार दिखते हैं; display पर शुरू में नहीं दिखते।
STEP 12
Actions: number पर 5 actions
Preview में level click करें। Actions (no code) → + Add action 5 बार:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
एक पंक्ति हटाने के लिए ✕।
STEP 13
Settings button
Button: Name btn_settings, जगह 10, 200, 145, 34, CaptionMENU: Settings।
STEP 14
Button दबाने पर page बदलना
+ Add action: Pressed → Go to page → 0x02 · settings। Key: MENU: board का MENU भी यही करेगा।
Home page पूरा हुआ।
STEP 15
Settings page: Back button, QR
Pages में settings। Step 6, 7 की तरह Rectangle और "SETTINGS" Label।
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home।
QR code: Text / link = आपकी website, Border shape = Rounded।
Settings page पूरा हुआ।
STEP 16
Save
Save: .pixpio file। जब तक "Unsaved changes" दिखे, save नहीं हुआ। अब board जोड़कर Flash (अध्याय 5)।
5
Board जोड़ना, Flash
STEP 1
USB-serial cable
USB-serial (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
सिर्फ़ तब, जब board की अपनी supply न हो
STEP 2
Connect
Device में COM port, baud 115200, Connect। Dot हरा = जुड़ गया। Port न दिखे तो ↻।
STEP 3
⚡ Flash to display
Toolbar में ⚡ Flash to display।
Design firmware बनकर cable से भेजा जाता है; एक window में progress। पहली बार 1–2 मिनट।
"UPLOAD SUCCESSFUL" आने पर display नई screen के साथ शुरू होता है।
चित्र या दूसरी भाषाएँ हों (NOR models), तो वे भी इसी cable से NOR में जाती हैं।
SD card की ज़रूरत नहीं। हर बदलाव के लिए: Editor में बदलें, Flash।
Tutorial design display पर: UP / DOWN से level बदलें, 100 करके "TANK FULL" देखें, MENU दबाकर settings page।
6
PC से display नियंत्रित करना
Connect करने के बाद host MCU के बिना ही PC से हर widget आज़मा सकते हैं। तीन तरीके:
1. Quick commands (Device panel)
Page + Show: वह page display पर खुलेगा।
Widget चुनें, Value लिखें, Set value: number, bar, LED, switch… बदलेंगे।
text + Set text: Changeable text बदलेगा।
Hide / Show: widget छिपाएँ / दिखाएँ।
Key + Press: जैसे board button (MENU, UP…) दबाया हो।
2. Commands for this widget

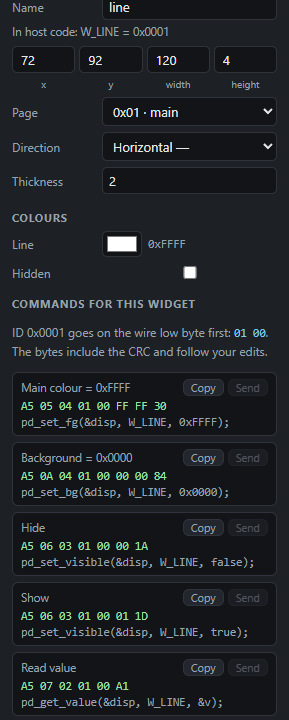

कोई भी widget चुनें, properties के सबसे नीचे Commands for this widget है। हर command के लिए:
Send: PC से तुरंत display पर भेजता है (connected होना चाहिए)।
Copy: host program में चिपकाने का code (pd_set_value(&disp, W_NUMBER, 253);)।
हरे bytes: UART / I2C / SPI से सीधे भेजने वाला frame (दूसरी भाषाओं में program लिखते समय)।
Settings बदलने पर commands भी साथ बदलते हैं। हर widget के commands अध्याय 7 में।
3. Mirror, Touch
Mirror ✓: display पर जो होता है (button दबाना, value बदलना) वह preview में भी तुरंत दिखता है।
☝ Touch: preview पर mouse click = display पर उँगली से छूना (👆 cursor, पीला dot)।
🔧 Self-test, ⬆ Storage: अध्याय 15, 12।
7
हर widget
हर widget के लिए: किस लिए, कैसे इस्तेमाल करें, value क्या है, host code। तीन चित्र: Display पर (New project में वह widget जोड़ने पर), Settings, Commands (PC से Send / code Copy)। Add widget list में यही नाम हैं।
Rectangle
Header bars, background boxes, cards। दूसरे widgets के पीछे रख सकते हैं।
कैसे इस्तेमाल करें
Colours में Background (fill), Text / border रंग।
Corner radius: गोल कोने। Border: किनारा।
Widget list में नीचे हो तो दूसरे widgets के पीछे आएगा (↑ ↓ buttons से क्रम बदलें)।
Value
—
Host code (Arduino)
disp.setBackground(W_HEADER, 0xF800); // लाल
disp.hide(W_HEADER);
Keys next / previous। Touch में ऊपर या नीचे की row छुएँ।
Remember value।
Value
चुनी गई row (0, 1, 2…)
Host code (Arduino)
disp.setValue(W_ROLLER, 3);
Display परSettingsCommands: PC से Send, code Copy
Spinbox (− 12 +)
− संख्या + : setpoint, timer।
कैसे इस्तेमाल करें
Min, Max, Step, Unit।
Touch में − / + छुएँ, या Keys + / −।
Remember value।
Value
Min…Max
Host code (Arduino)
disp.setValue(W_SPINBOX, 60);
Display परSettingsCommands: PC से Send, code Copy
QR code
Phone से scan के लिए: website, Wi-Fi, phone, manual link।
कैसे इस्तेमाल करें
Text / link: https://…, WIFI:T:WPA;S:नाम;P:password;;, tel:…।
Border shape, No background।
बड़ा box = आसान scan।
Value
—
Host code (Arduino)
disp.show(W_QR);
Display परSettingsCommands: PC से Send, code Copy
8
Actions: पूरी सूची
Widget में कुछ होने पर display खुद जो करता है। Host की ज़रूरत नहीं। उदाहरण: Tutorial step 12, 14।
When (कब)
कौन से widgets
Pressed

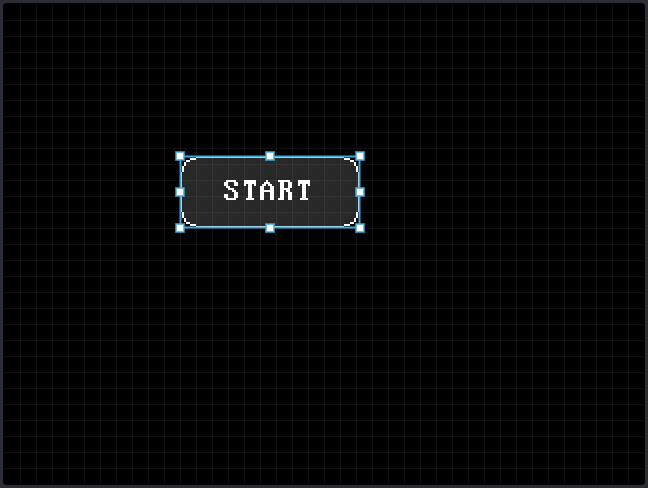

Button
Changed

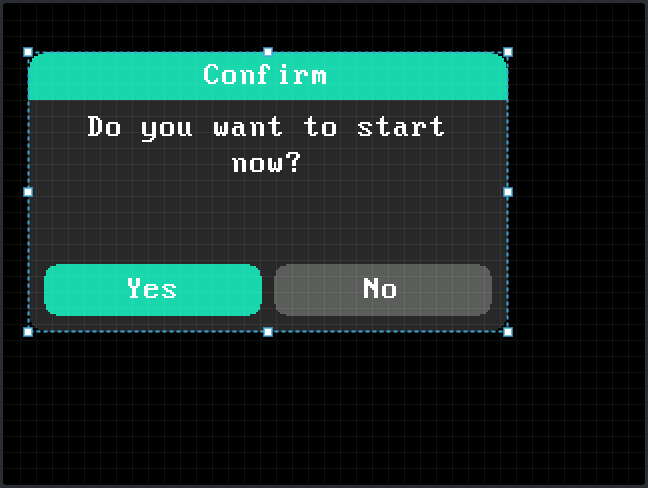

Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
वही widgets
Do (क्या)
Target / value
Go to page
एक page
Set value of
widget, value
Add to / Subtract from
widget, कितना
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
buzzer वाले models
Brightness (%)
brightness control वाले models
9
भाषाएँ

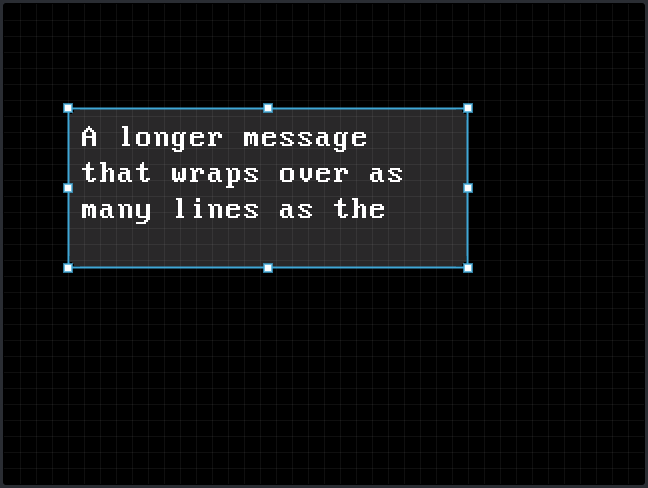

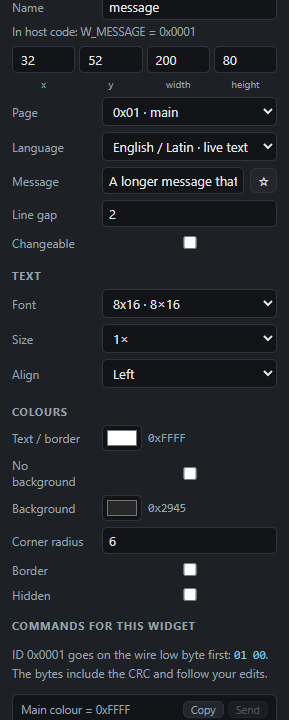

किसी page पर Message रखें (Label, Text, Button में भी यही)।
Language: हिन्दी (मलयालम, मराठी, तमिल, गुजराती, पंजाबी, बंगाली, European, Русский, Ελληνικά)।
Phrases में वाक्य (कई हों तो |)।
Live text ✓: host कोई भी वाक्य UTF-8 में भेज सकता है; display संयुक्ताक्षर और मात्राएँ सही बनाता है। Tick करने पर field "Message" और "Changeable" ✓ हो जाता है।
English के अलावा live text के लिए NOR model (4, 8, 16) चाहिए। Fonts factory से ही NOR में हैं।
Live text preview में।
Keyboard पर हिन्दी, मलयालम, तमिल… टाइप करना
Screen के keyboard पर English अक्षर दबाएँ, box में वे हिन्दी में (या मलयालम, मराठी, तमिल, गुजराती, पंजाबी, बंगाली में) दिखेंगे: namaste → नमस्ते। Phone की phonetic typing की तरह।
Keyboard जोड़ें।
Language: भाषा चुनें।

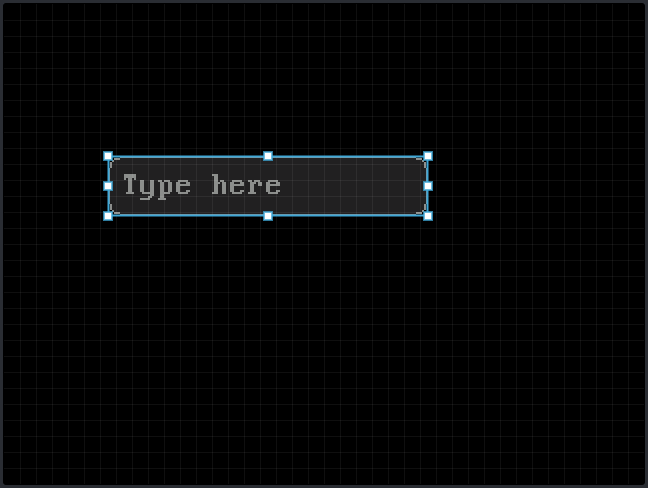

अगर keyboard अभी किसी Input box में नहीं लिखता ("Types into" = None), तो Language चुनने पर keyboard के ऊपर एक Input box अपने आप आएगा और keyboard उसी में लिखेगा।
भाषा चुनने पर: keyboard के ऊपर Input box, "Types into" = वही box।
भाषा उस Input box की setting है। Box चुनकर भी बदल सकते हैं:
Kind: Indian language (typed in English)।
Language: भाषा।
Letter size: 16, 20, 24 px।
नीचे उस भाषा के typing rules दिखते हैं।
Max length अधिकतम 24 English अक्षर। "Show typed text" सिर्फ़ तब चाहिए जब keyboard box को ढक दे (pop-up keyboard)। Box keyboard के ऊपर दिख रहा हो तो tick हटाएँ, वरना एक ही लिखावट दो box में दिखेगी।
Display पर ऐसे: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO।
भाषा
टाइप करें
दिखेगा
याद रखें
मलयालम
namaskaaram, kEraLam, avan
നമസ്കാരം, കേരളം, അവൻ
E O = दीर्घ ഏ ഓ, L = ള, N = ണ, t = റ്റ, zh = ഴ; शब्द के अंत में n r l = chillu, m = ം
हिन्दी / मराठी
namaste, dhanyavAd
नमस्ते, धन्यवाद
A I U = दीर्घ स्वर, T D = ट ड, t d = त द, x = क्ष, M = ं
तमिल
vaNakkam, thamizh, nanRi
வணக்கம், தமிழ், நன்றி
t d = ட, th = த, R = ற, zh = ழ, ng = ங்க, nj = ஞ்ச
गुजराती
kem chho
કેમ છો
हिन्दी जैसे ही rules
पंजाबी
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
दोहरा अक्षर = ੱ, अक्षर से पहले n m = ੰ
बंगाली
ami, bangla, bhalO
আমি, বাংলা, ভালো
a = া, o = कोई मात्रा नहीं, O = ো, ng = ং
NOR model (4T, 8T, 16T…) चाहिए: भाषा fonts NOR में हैं। Host पढ़े (readText) तो उसे टाइप किए गए English अक्षर मिलते हैं।
10
Host MCU से (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: हर widget और page का नाम (W_LEVEL, PAGE_SETTINGS…)। Host program में जोड़ें।
Write to project folder…: firmware और host header एक साथ।
NOR data file: सिर्फ़ chip programmer के लिए।
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operator UP / DOWN से level बदले तो यहाँ पता चलता है
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // display तैयार होने तक (5 s तक)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensor value दिखाएँ
disp.loop(); // display से आए संदेश
delay(200);
}
Function
काम
setValue(id, v)
Number, bar, LED, switch… की value
setText(id, "…")
Changeable text (Live text में UTF-8)
page(PAGE_…)
Page बदलें
show(id) / hide(id)
Widget दिखाएँ / छिपाएँ
setColor(id, c) / setBackground(id, c)
रंग (RGB565)
getValue(id) / readText(id, buf, n)
Display की value / text पढ़ें
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
Value बदली, board button, page बदला, display restart हुआ
Pages list में एक page click करें, फिर Host link · whole project।
Host link: Modbus RTU slave।
Slave address (1–247), Baud, Parity: PLC में भी यही।
📋 Register table (CSV): सभी registers की सूची; Excel में खोलकर PLC programmer को दें।
Device panel का baud Modbus baud करें और Flash।
Widget चुनने पर Name के नीचे उसके registers: holding register 3 (40004), coil 3 (4)।
Register
Address
अर्थ
Holding (4x)
0 … N-1
Widget value (widget list में उसकी जगह)। लिखने पर display पर।
Holding
1000
Page; page ID लिखें तो वह page
Holding
1001 / 1002
Brightness 0–100 % / beep (ms)
Coil (0x)
0 … N-1
दिखाएँ (1) / छिपाएँ (0)
Discrete input (1x)
0 … N-1
Button दबा? (पढ़ने पर clear)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: दबा / पकड़ा हुआ
Input (3x)
0 … N-1, 1000–1002
Values (read only), page, widget count, version
Functions 01, 02, 03, 04, 05, 06, 08, 15, 16। Values signed 16-bit। Widgets जोड़ने या हटाने पर addresses बदलते हैं; PLC को नई CSV दें।
RS-485 wiring
MAX485 module
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
PLC (या USB-RS485) का A / B
Flash के लिए USB-serial (TTL) cable चाहिए। USB-serial TXD और MAX485 RO को एक साथ सीधे RC7 से न जोड़ें: jumper, या TXD में 1 kΩ resistor और RB4 पर 10 kΩ pull-up।
SPI NOR flash: बड़े चित्र, animation, दूसरी भाषाएँ। 4 / 8 / 16 models (Board model चुनने पर अपने आप)।
NOR में font library factory से ही है। Flash के समय सिर्फ़ design के चित्र भेजे जाते हैं।
13
Widget list, Problems
☰ Widgets: इस page के सभी widgets। नाम पर click करने से चुना जाता है। नीचे वाला चुनने के लिए ऊपर वाले का tick हटाएँ।Problems: error होने पर Flash नहीं होगा। Click करने पर वह widget चुना जाता है।
14
Board, pins
भाग
PIC pin
टिप्पणी
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus में Editor में दिया baud)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = बना रहा है। Modbus में RS-485 DE/RE।
INT
RC0
LOW = host के लिए संदेश है (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (GND पर) या TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
जिन models में हैं
Status LED
RB5
चलते समय हर 0.5 s पर टिमटिमाता है
Display settings: Tutorial step 3। हर बदलाव के बाद Flash।
15
Self-test
Connect करने के बाद Device panel में 🔧 Self-test। कोई भी design flash हो, यह चलता है।
Colours: लाल, हरी, नीली, सफ़ेद, काली, स्लेटी पट्टियाँ, ऊपर बाएँ पीला चौकोर। चौकोर किसी और कोने में हो तो Orientation / Mirror ठीक करें। START या tap: अगला।
Buttons, touch: चारों buttons दबाएँ; हर box हरा होगा। Touch हो तो dot। कोई button काम न करे तो START दो बार।
Parts: NOR, font library, EEPROM: PASS / FAIL। Buzzer, backlight test। START: सामान्य screen।
16
समस्या समाधान
समस्या
क्या करें
Display पूरा सफ़ेद
Display के DC, CS, RST तार और 3.3 V supply जाँचें।
दर्पण जैसा / उल्टा
Display entry, Mirror, Orientation (Tutorial step 3)। Self-test का पीला चौकोर ऊपर बाएँ हो।
रंग गलत
लाल नीला दिखे: Swap red/blue। सफ़ेद काला दिखे: Invert colours।
Buttons हमेशा दबे हुए
"Buttons on the board": push buttons = "Push buttons to GND", touch pads = "TTP223"।
Touch गलत जगह
Touch calibration → Calibrate…: display के चारों + निशान एक-एक कर छुएँ।
Flash fail / port busy
Disconnect करके Flash। "Waiting for bootloader": board power off / on।
Widget की Language ठीक करें। English के अलावा live text के लिए NOR model।
Modbus जवाब नहीं
Address, baud, parity एक जैसे? A / B बदलें। Page बदलने के बाद PLC timeout 3 s।
Problems में error
Error पर click करके वह widget ठीक करें। Error रहते Flash नहीं होगा।
PixPIO 2.8" smart display · பயனர் கையேடு
PixPIO பயனர் கையேடு
Screen design செய்யுங்கள், ஒரே click-இல் display-க்கு அனுப்புங்கள். Arduino, PIC, STM32 போன்ற எந்த microcontroller-இலிருந்தும், PLC-இலிருந்து Modbus வழியாகவும், நேரடியாக PC-இலிருந்தும் பயன்படுத்தலாம். Host இல்லாமல் power மட்டும் கொண்டும் இயங்கும்.
Screenshots-இல் உள்ள சிவப்பு பெட்டிகள் அந்த step-இல் பயன்படுத்த வேண்டிய settings / buttons.
இந்தக் கையேட்டின் tutorial போன்ற design display-இல்: host இல்லாமல், Actions மட்டும்.
1
PixPIO என்றால் என்ன
PixPIO என்பது சொந்த processor (PIC18F27Q84) கொண்ட 2.8" (320×240) colour display board. Screens, buttons, bars, gauges, படங்கள் அனைத்தும் PC-இல் PixPIO Editor-இல் design செய்யப்படுகின்றன. Display அவற்றைத் தானே வரைகிறது. Host (MCU அல்லது PLC) "level = 80" போன்ற சிறிய செய்திகளை மட்டும் அனுப்பினால் போதும்.
LiteNOR இல்லை, touch இல்லை. English fonts.
4 / 4T4 MB NOR (எல்லா fonts, மொழிகள்). T = touch.
8 / 8T8 MB NOR. அதிக படங்கள், animation.
16 / 16T16 MB NOR. பெரிய படங்கள், பல மொழிகள்.
Board-இல் 4 buttons: MENUUPDOWNSTART (push buttons அல்லது TTP223 touch pads). சில models-இல் brightness control, buzzer உண்டு.
ஏன் PixPIO
Live editingUSB இணைக்கவும்: Editor-இல் ஒவ்வொரு மாற்றமும் display-இல் உடனே. SD card தேவையில்லை, நீண்ட upload இல்லை.
30 widgets தயார்Gauge, chart, keyboard, QR code, animation: drag செய்து போடுங்கள், முடிந்தது.
எந்த host-உம்UART, I2C அல்லது SPI. PIC, Arduino, ESP32, STM32-இல் tested. Host இல்லாமலும்.
உங்கள் மொழிதமிழ், மலையாளம், இந்தி… screen-இல், phonetic typing உடன்.
Free toolsPixPIO Editor, VS Code-க்கான PICPIO இலவசம்.
VS Code-இல் PICPIO extension: Extensions → "…" → Install from VSIX… → உடன் கிடைத்த picpio-x.y.z.vsix.
VS Code-ஐ மீண்டும் திறக்கவும். PICPIO menu-இல் (அல்லது Ctrl+Shift+P → "PixPIO") PixPIO. Browser-இல் Editor திறக்கும்.
USB-serial cable (CH340)-ஐ PC-இல் இணைக்கவும். Device Manager → Ports-இல் USB-SERIAL CH340 (COM3) போல் தெரிய வேண்டும்.
Editor-க்கு internet தேவையில்லை. Display-உடன் தொடர்பு VS Code இயக்கும் "bridge" வழியாக. Editor பயன்படுத்தும் நேரம் முழுவதும் VS Code-ஐ திறந்து வைக்கவும்.
3
Editor அறிமுகம்
முதல் முறை திறக்கும்போது Editor-இல் ஒரு Example project இருக்கும் (toolbar-இல் Example அழுத்தினால் எப்போதும் திரும்பக் கிடைக்கும்; 8 pages, பெரும்பாலான widgets).
PixPIO Editor, Example project.
பகுதி
இடம்
வேலை
Toolbar
மேலே
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
மேல் இடது
Screens. + புதிய page, ⧉ copy, − நீக்கு. "start" = முதலில் தெரிவது.
Add widget
இடது
Click செய்தால் அந்த widget screen-இல் சேரும்.
Preview
நடுவில்
Display-இல் தெரிவது போல. Drag செய்து நகர்த்தலாம், நீல சதுரங்களை இழுத்து அளவு மாற்றலாம்.
Properties
வலது
தேர்ந்தெடுத்த widget-இன் settings. Pages list-இல் page-ஐ click செய்தால் page மற்றும் முழு project settings. ? = ஒவ்வொரு setting-இன் விளக்கம்.
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo.
4
Tutorial: Water Tank (ஆரம்பத்திலிருந்து)
ஒரு தொட்டியின் level-ஐக் காட்டும் 2-page screen. UP / DOWN மூலம் level மாறும், bar உடன் மாறும். 100 ஆனால் "TANK FULL", 0 ஆனால் "TANK EMPTY". MENU settings page-ஐத் திறக்கும். Host தேவையில்லை. சுமார் 15 நிமிடம்.
STEP 1
புதிய project
Toolbar-இல் New. ஒரு காலி screen (page "main") கிடைக்கும்.
STEP 2
Board model
வலது பக்கம் Screen · whole project-இல் Board model: board-இன் label-இல் உள்ள model (இங்கே PixPIO 4T).
இது display, touch, buttons, brightness, buzzer, NOR ஆகியவற்றைத் தானாக set செய்யும். Editor இதை நினைவில் வைக்கும்.
STEP 3
Display (தேவைப்பட்டால் மட்டும்)
படம் திரும்பியிருந்தால் அல்லது நிறம் தவறாக இருந்தால் மட்டும்:
Display: module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Page-க்குப் பெயர்
வலது மேலே Name: home. Host code-இல் இது PAGE_HOME.
STEP 5
இரண்டாவது page
Pages-இன் +. புதிய page-இன் Name: settings. பிறகு list-இல் home-ஐ click செய்து திரும்புங்கள்.
STEP 6
மேல் bar (Rectangle)
Add widget-இல் Rectangle. x, y, width, height: 0, 0, 320, 30 (அல்லது mouse-ஆல் இழுக்கவும்). Colours-இல் நிறம்.
STEP 7
Title (Label)
Label: Name title, Text WATER TANK, இடம் 8, 7, 304, 16. Font, Size, Align Text பகுதியில்.
STEP 8
Level (Number)
Number: Name level, இடம் 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: power போனாலும் நினைவில் இருக்கும்
ஒவ்வொரு widget-க்கும்: எதற்கு, எப்படிப் பயன்படுத்துவது, value என்ன, host code. மூன்று படங்கள்: Display-இல் (New project-இல் அந்த widget சேர்த்தபோது), Settings, Commands (PC-இலிருந்து Send / code Copy). Add widget list-இல் இதே பெயர்கள்.
Rectangle
Header bars, background boxes, cards. மற்ற widgets-க்குப் பின்னால் வைக்கலாம்.
எப்படி பயன்படுத்துவது
Colours-இல் Background (fill), Text / border நிறம்.
Corner radius: வளைந்த மூலைகள். Border: விளிம்பு.
Widget list-இல் கீழே இருந்தால் மற்ற widgets-க்குப் பின்னால் வரும் (↑ ↓ buttons மூலம் வரிசை மாற்றலாம்).
Value
—
Host code (Arduino)
disp.setBackground(W_HEADER, 0xF800); // சிவப்பு
disp.hide(W_HEADER);
Live text ✓: host எந்த வாக்கியத்தையும் UTF-8 ஆக அனுப்பலாம்; display கூட்டெழுத்துகள், உயிர்க்குறிகளைச் சரியாக வரையும். Tick செய்தால் field "Message" ஆகவும் "Changeable" ✓ ஆகவும் மாறும்.
English அல்லாத live text-க்கு NOR model (4, 8, 16) தேவை. Fonts factory-யிலேயே NOR-இல் உள்ளன.
Live text preview-இல்.
Keyboard-இல் தமிழ், மலையாளம், இந்தி… type செய்தல்
Screen keyboard-இல் English எழுத்துகளை அழுத்தினால் box-இல் தமிழில் (அல்லது மலையாளம், இந்தி, மராத்தி, குஜராத்தி, பஞ்சாபி, வங்காளத்தில்) தெரியும்: vaNakkam → வணக்கம். Phone-இல் phonetic typing போல.
Keyboard சேர்க்கவும்.
Language: மொழியைத் தேர்ந்தெடுக்கவும்.
Keyboard இதுவரை எந்த Input box-இலும் எழுதவில்லை என்றால் ("Types into" = None), Language தேர்ந்தெடுக்கும்போது keyboard-க்கு மேலே ஒரு Input box தானாக வரும், keyboard அதில் எழுதும்.
மொழி தேர்ந்தெடுத்தபோது: keyboard-க்கு மேலே Input box, "Types into" = அந்த box.
மொழி அந்த Input box-இன் setting. Box-ஐத் தேர்ந்தெடுத்தும் மாற்றலாம்:
Kind: Indian language (typed in English).
Language: மொழி.
Letter size: 16, 20, 24 px.
கீழே அந்த மொழியின் typing rules தெரியும்.
Max length அதிகபட்சம் 24 English எழுத்துகள். "Show typed text" keyboard box-ஐ மறைக்கும்போது மட்டும் (pop-up keyboard). Box keyboard-க்கு மேலே தெரிந்தால் tick வேண்டாம்; இல்லையெனில் ஒரே எழுத்து இரண்டு box-இல் தெரியும்.
Display-இல் இப்படி: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
மொழி
Type செய்வது
தெரிவது
நினைவில் கொள்ள
தமிழ்
vaNakkam, thamizh, nanRi
வணக்கம், தமிழ், நன்றி
t d = ட, th = த, n = ன (சொல்லின் தொடக்கத்தில் ந), N = ண, R = ற, zh = ழ, L = ள, ng = ங்க, nj = ஞ்ச, A I U E O = நெடில்
மலையாளம்
namaskaaram, kEraLam, avan
നമസ്കാരം, കേരളം, അവൻ
E O = நெடில், L = ള, N = ണ, t = റ്റ, zh = ഴ
हिन्दी / मराठी
namaste, dhanyavAd
नमस्ते, धन्यवाद
A I U = நெடில், T D = ट ड, t d = त द, x = क्ष, M = ं
ગુજરાતી
kem chho
કેમ છો
இந்தியின் அதே rules
ਪੰਜਾਬੀ
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
இரட்டை எழுத்து = ੱ, எழுத்துக்கு முன் n m = ੰ
বাংলা
ami, bangla, bhalO
আমি, বাংলা, ভালো
a = া, o = குறி இல்லை, O = ো, ng = ং
NOR model (4T, 8T, 16T…) தேவை: மொழி fonts NOR-இல் உள்ளன. Host படிக்கும்போது (readText) type செய்த English எழுத்துகள் கிடைக்கும்.
10
Host MCU-இலிருந்து (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: ஒவ்வொரு widget, page-இன் பெயர் (W_LEVEL, PAGE_SETTINGS…). Host program-இல் சேர்க்கவும்.
Write to project folder…: firmware-உம் host header-உம் ஒன்றாக.
NOR data file: chip programmer-க்கு மட்டும்.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operator UP / DOWN மூலம் level மாற்றினால் இங்கே தெரியும்
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // display தயாராகும் வரை (5 s வரை)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensor value காட்டு
disp.loop(); // display-இலிருந்து வரும் செய்திகள்
delay(200);
}
Function
வேலை
setValue(id, v)
Number, bar, LED, switch… value
setText(id, "…")
Changeable text (Live text-இல் UTF-8)
page(PAGE_…)
Page மாற்று
show(id) / hide(id)
Widget காட்டு / மறை
setColor(id, c) / setBackground(id, c)
நிறம் (RGB565)
getValue(id) / readText(id, buf, n)
Display-இன் value / text படி
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
Value மாறியது, board button, page மாறியது, display restart ஆனது
Functions 01, 02, 03, 04, 05, 06, 08, 15, 16. Values signed 16-bit. Widgets சேர்த்தால் அல்லது நீக்கினால் addresses மாறும்; புதிய CSV-ஐ PLC-க்குக் கொடுங்கள்.
RS-485 wiring
MAX485 module
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
PLC-இன் (அல்லது USB-RS485-இன்) A / B
Flash செய்ய USB-serial (TTL) cable தேவை. USB-serial TXD-ஐயும் MAX485 RO-ஐயும் ஒன்றாக நேரடியாக RC7-க்கு இணைக்க வேண்டாம்: jumper, அல்லது TXD-இல் 1 kΩ resistor, RB4-இல் 10 kΩ pull-up.
MCU flash: English fonts, சிறிய படங்கள். Lite model.
SPI NOR flash: பெரிய படங்கள், animation, பிற மொழிகள். 4 / 8 / 16 models (Board model தேர்ந்தெடுத்தால் தானாக).
NOR-இல் font library factory-யிலேயே உள்ளது. Flash நேரத்தில் design-இன் படங்கள் மட்டும் அனுப்பப்படும்.
13
Widget list, Problems
☰ Widgets: இந்த page-இன் எல்லா widgets. பெயரை click செய்தால் தேர்ந்தெடுக்கும். கீழே உள்ளதைத் தேர்ந்தெடுக்க மேலே உள்ளதன் tick-ஐ எடுங்கள்.Problems: error இருக்கும்போது Flash ஆகாது. Click செய்தால் அந்த widget தேர்ந்தெடுக்கப்படும்.
14
Board, pins
பகுதி
PIC pin
குறிப்பு
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus-இல் Editor-இல் கொடுத்த baud)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = வரைகிறது. Modbus-இல் RS-485 DE/RE.
INT
RC0
LOW = host-க்குச் செய்தி உண்டு (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (GND-க்கு) அல்லது TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
உள்ள models-இல்
Status LED
RB5
இயங்கும்போது 0.5 s இடைவெளியில் மின்னும்
Display settings: Tutorial step 3. ஒவ்வொரு மாற்றத்துக்குப் பிறகும் Flash.
15
Self-test
Connect செய்த பிறகு Device panel-இல் 🔧 Self-test. எந்த design flash செய்திருந்தாலும் இயங்கும்.
Colours: சிவப்பு, பச்சை, நீலம், வெள்ளை, கருப்பு, சாம்பல் பட்டைகள், மேல் இடதில் மஞ்சள் சதுரம். சதுரம் வேறு மூலையில் இருந்தால் Orientation / Mirror சரிசெய்யவும். START அல்லது tap: அடுத்தது.
Buttons, touch: நான்கு buttons-ஐயும் அழுத்தவும்; ஒவ்வொரு box-உம் பச்சையாகும். Touch இருந்தால் dot. ஒரு button இயங்கவில்லை என்றால் START இருமுறை.
Parts: NOR, font library, EEPROM: PASS / FAIL. Buzzer, backlight test. START: சாதாரண screen.
16
சிக்கல் தீர்வு
சிக்கல்
செய்ய வேண்டியது
Display முழுவதும் வெள்ளை
Display-இன் DC, CS, RST கம்பிகளையும் 3.3 V supply-ஐயும் சரிபாருங்கள்.
கண்ணாடி போல / தலைகீழாக
Display entry, Mirror, Orientation (Tutorial step 3). Self-test மஞ்சள் சதுரம் மேல் இடதில் இருக்க வேண்டும்.
நிறங்கள் தவறு
சிவப்பு நீலமாக: Swap red/blue. வெள்ளை கருப்பாக: Invert colours.
Buttons எப்போதும் அழுத்திய நிலையில்
"Buttons on the board": push buttons = "Push buttons to GND", touch pads = "TTP223".
Touch தவறான இடத்தில்
Touch calibration → Calibrate…: display-இன் நான்கு + குறிகளை ஒவ்வொன்றாகத் தொடவும்.
Flash தோல்வி / port busy
Disconnect செய்து Flash. "Waiting for bootloader": board power off / on.
Widget-இன் Language-ஐச் சரிசெய்யவும். English அல்லாத live text-க்கு NOR model.
Modbus பதில் இல்லை
Address, baud, parity ஒன்றா? A / B மாற்றவும். Page மாற்றிய பிறகு PLC timeout 3 s.
Problems-இல் error
Error-ஐ click செய்து அந்த widget-ஐச் சரிசெய்யவும். Error இருக்கும்போது Flash ஆகாது.
PixPIO 2.8" smart display · वापरकर्ता पुस्तिका
PixPIO वापरकर्ता पुस्तिका
Screen design करा, एका click मध्ये display वर पाठवा. Arduino, PIC, STM32 सारख्या कोणत्याही microcontroller वरून, PLC वरून Modbus द्वारे किंवा थेट PC वरून वापरा. Host शिवाय फक्त power वरही चालतो.
Screenshots मधील लाल चौकटी त्या step मध्ये वापरायच्या settings / buttons आहेत.
या पुस्तिकेच्या tutorial सारखे design display वर: host शिवाय, फक्त Actions.
1
PixPIO म्हणजे काय
PixPIO हा स्वतःच्या processor (PIC18F27Q84) सह 2.8" (320×240) colour display board आहे. Screens, buttons, bars, gauges, चित्रे सर्व PC वरील PixPIO Editor मध्ये design होतात. Display ती स्वतः काढतो. Host (MCU किंवा PLC) ला फक्त "level = 80" सारखे छोटे संदेश पाठवायचे असतात.
LiteNOR नाही, touch नाही. English fonts.
4 / 4T4 MB NOR (सर्व fonts, भाषा). T = touch.
8 / 8T8 MB NOR. अधिक चित्रे, animation.
16 / 16T16 MB NOR. मोठी चित्रे, अनेक भाषा.
Board वर 4 buttons: MENUUPDOWNSTART (push buttons किंवा TTP223 touch pads). काही models मध्ये brightness control आणि buzzer आहे.
PixPIO का
Live editingUSB लावा: Editor मधील प्रत्येक बदल display वर लगेच. SD card नाही, लांब upload नाही.
30 तयार widgetsGauge, chart, keyboard, QR code, animation: drag करा, झाले.
कोणताही hostUART, I2C किंवा SPI. PIC, Arduino, ESP32, STM32 वर tested. Host शिवायही.
VS Code मध्ये PICPIO extension: Extensions → "…" → Install from VSIX… → सोबत मिळालेली picpio-x.y.z.vsix.
VS Code पुन्हा उघडा. PICPIO menu मध्ये (किंवा Ctrl+Shift+P → "PixPIO") PixPIO. Browser मध्ये Editor उघडेल.
USB-serial cable (CH340) PC ला लावा. Device Manager → Ports मध्ये USB-SERIAL CH340 (COM3) सारखे दिसले पाहिजे.
Editor ला internet लागत नाही. Display शी संपर्क VS Code चालवत असलेल्या "bridge" द्वारे होतो. Editor वापरताना VS Code उघडे ठेवा.
3
Editor ओळख
पहिल्यांदा उघडल्यावर Editor मध्ये एक Example project असतो (toolbar मधील Example दाबल्यावर नेहमी परत मिळतो; 8 pages, बहुतेक widgets).
PixPIO Editor, Example project.
भाग
जागा
काम
Toolbar
वर
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
वर डावीकडे
Screens. + नवीन page, ⧉ copy, − काढा. "start" = पहिला दिसणारा.
Add widget
डावीकडे
Click केल्यावर ते widget screen वर जोडले जाते.
Preview
मध्यभागी
Display वर दिसेल तसे. Drag करून हलवा, निळे चौकोन ओढून आकार बदला.
Properties
उजवीकडे
निवडलेल्या widget च्या settings. Pages list मध्ये page click केल्यास page आणि संपूर्ण project च्या settings. ? = प्रत्येक setting चे स्पष्टीकरण.
Problems
खाली डावीकडे
Design मधील चुका, इशारे.
Device
खाली उजवीकडे
COM port, Connect, Mirror, Storage, Self-test, Touch, PC वरून commands (प्रकरण 6).
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo.
4
Tutorial: Water Tank (सुरुवातीपासून)
टाकीची level दाखवणारी 2-page screen. UP / DOWN ने level बदलेल, bar सोबत बदलेल. 100 झाल्यावर "TANK FULL", 0 झाल्यावर "TANK EMPTY". MENU settings page उघडेल. Host लागत नाही. सुमारे 15 मिनिटे.
STEP 1
नवीन project
Toolbar मध्ये New. एक रिकामी screen (page "main") मिळेल.
STEP 2
Board model
उजवीकडे Screen · whole project मध्ये Board model: board च्या label वरील model (येथे PixPIO 4T).
हे display, touch, buttons, brightness, buzzer, NOR आपोआप set करते. Editor हे लक्षात ठेवतो.
STEP 3
Display (गरज असेल तरच)
चित्र फिरलेले असेल किंवा रंग चुकीचे असतील तरच:
Display: module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Page चे नाव
उजवीकडे वर Name: home. Host code मध्ये हे PAGE_HOME.
STEP 5
दुसरे page
Pages चे +. नवीन page चे Name: settings. मग list मध्ये home click करून परत या.
STEP 6
वरचा bar (Rectangle)
Add widget मध्ये Rectangle. x, y, width, height: 0, 0, 320, 30 (किंवा mouse ने ओढा). Colours मध्ये रंग.
STEP 7
Title (Label)
Label: Name title, Text WATER TANK, जागा 8, 7, 304, 16. Font, Size, Align Text भागात.
कोणतेही widget निवडल्यावर properties च्या सर्वात खाली Commands for this widget असते. प्रत्येक command साठी:
Send: PC वरून लगेच display ला पाठवते (connected असले पाहिजे).
Copy: host program मध्ये चिकटवायचा code (pd_set_value(&disp, W_NUMBER, 253);).
हिरवे bytes: UART / I2C / SPI ने थेट पाठवायची frame (इतर भाषांमध्ये program लिहिताना).
Settings बदलल्यावर commands सुद्धा बदलतात. प्रत्येक widget चे commands प्रकरण 7 मध्ये.
3. Mirror, Touch
Mirror ✓: display वर जे घडते (button दाबणे, value बदलणे) ते preview मध्येही लगेच दिसते.
☝ Touch: preview वर mouse click = display ला बोटाने स्पर्श (👆 cursor, पिवळा dot).
🔧 Self-test, ⬆ Storage: प्रकरण 15, 12.
7
प्रत्येक widget
प्रत्येक widget साठी: कशासाठी, कसे वापरावे, value काय, host code. तीन चित्रे: Display वर (New project मध्ये ते widget जोडल्यावर), Settings, Commands (PC वरून Send / code Copy). Add widget list मध्ये हीच नावे आहेत.
Rectangle
Header bars, background boxes, cards. इतर widgets च्या मागे ठेवता येतो.
कसे वापरावे
Colours मध्ये Background (fill), Text / border रंग.
Corner radius: गोल कोपरे. Border: कड.
Widget list मध्ये खाली असल्यास इतर widgets च्या मागे येतो (↑ ↓ buttons ने क्रम बदला).
Value
—
Host code (Arduino)
disp.setBackground(W_HEADER, 0xF800); // लाल
disp.hide(W_HEADER);
Display वरSettingsCommands: PC वरून Send, code Copy
Live text ✓: host कोणतेही वाक्य UTF-8 मध्ये पाठवू शकतो; display जोडाक्षरे आणि मात्रा योग्य काढतो. Tick केल्यावर field "Message" आणि "Changeable" ✓ होते.
English व्यतिरिक्त live text साठी NOR model (4, 8, 16) लागतो. Fonts factory मधूनच NOR मध्ये आहेत.
Live text preview मध्ये.
Keyboard वर मराठी, हिंदी, तमिळ… type करणे
Screen वरील keyboard वर English अक्षरे दाबा, box मध्ये ती मराठीत (किंवा हिंदी, मल्याळम, तमिळ, गुजराती, पंजाबी, बंगालीत) दिसतील: marAThI → मराठी. Phone वरील phonetic typing सारखे.
Keyboard जोडा.
Language: भाषा निवडा.
Keyboard अजून कोणत्याही Input box मध्ये लिहीत नसेल ("Types into" = None), तर Language निवडल्यावर keyboard च्या वर एक Input box आपोआप येईल आणि keyboard त्यात लिहील.
भाषा निवडल्यावर: keyboard च्या वर Input box, "Types into" = तोच box.
भाषा त्या Input box ची setting आहे. Box निवडूनही बदलता येते:
Kind: Indian language (typed in English).
Language: भाषा (मराठी).
Letter size: 16, 20, 24 px.
खाली त्या भाषेचे typing rules दिसतात.
Max length जास्तीत जास्त 24 English अक्षरे. "Show typed text" फक्त keyboard box झाकतो तेव्हा (pop-up keyboard). Box keyboard च्या वर दिसत असेल तर tick काढा, नाहीतर तेच लिखाण दोन box मध्ये दिसेल.
Display वर असे: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
भाषा
Type करा
दिसेल
लक्षात ठेवा
मराठी / हिंदी
marAThI, namaste, dhanyavAd
मराठी, नमस्ते, धन्यवाद
A I U = दीर्घ स्वर, T D = ट ड, t d = त द, L = ळ, x = क्ष, M = ं
मल्याळम
namaskaaram, kEraLam
നമസ്കാരം, കേരളം
E O = दीर्घ, L = ള, N = ണ, t = റ്റ, zh = ഴ
तमिळ
vaNakkam, thamizh
வணக்கம், தமிழ்
t d = ட, th = த, R = ற, zh = ழ, ng = ங்க
गुजराती
kem chho
કેમ છો
मराठी / हिंदी सारखेच rules
पंजाबी
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
दुहेरी अक्षर = ੱ, अक्षराआधी n m = ੰ
बंगाली
ami, bangla, bhalO
আমি, বাংলা, ভালো
a = া, o = मात्रा नाही, O = ো, ng = ং
NOR model (4T, 8T, 16T…) लागतो: भाषा fonts NOR मध्ये आहेत. Host वाचतो (readText) तेव्हा type केलेली English अक्षरे मिळतात.
10
Host MCU वरून (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: प्रत्येक widget आणि page चे नाव (W_LEVEL, PAGE_SETTINGS…). Host program मध्ये जोडा.
Write to project folder…: firmware आणि host header एकत्र.
NOR data file: फक्त chip programmer साठी.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operator ने UP / DOWN ने level बदलल्यास येथे कळते
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // display तयार होईपर्यंत (5 s पर्यंत)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensor value दाखवा
disp.loop(); // display कडून आलेले संदेश
delay(200);
}
Function
काम
setValue(id, v)
Number, bar, LED, switch… ची value
setText(id, "…")
Changeable text (Live text मध्ये UTF-8)
page(PAGE_…)
Page बदला
show(id) / hide(id)
Widget दाखवा / लपवा
setColor(id, c) / setBackground(id, c)
रंग (RGB565)
getValue(id) / readText(id, buf, n)
Display ची value / text वाचा
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
Value बदलली, board button, page बदलले, display restart झाला
📋 Register table (CSV): सर्व registers ची यादी; Excel मध्ये उघडून PLC programmer ला द्या.
Device panel चा baud Modbus baud करा आणि Flash.
Widget निवडल्यावर Name खाली त्याचे registers: holding register 3 (40004), coil 3 (4).
Register
Address
अर्थ
Holding (4x)
0 … N-1
Widget value (widget list मधील त्याची जागा). लिहिल्यास display वर.
Holding
1000
Page; page ID लिहिल्यास ते page
Holding
1001 / 1002
Brightness 0–100 % / beep (ms)
Coil (0x)
0 … N-1
दाखवा (1) / लपवा (0)
Discrete input (1x)
0 … N-1
Button दाबले का (वाचल्यावर clear)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: दाबले / धरून ठेवले
Input (3x)
0 … N-1, 1000–1002
Values (read only), page, widget count, version
Functions 01, 02, 03, 04, 05, 06, 08, 15, 16. Values signed 16-bit. Widgets जोडल्यास किंवा काढल्यास addresses बदलतात; PLC ला नवीन CSV द्या.
RS-485 wiring
MAX485 module
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
PLC चे (किंवा USB-RS485 चे) A / B
Flash साठी USB-serial (TTL) cable लागते. USB-serial TXD आणि MAX485 RO एकत्र थेट RC7 ला जोडू नका: jumper, किंवा TXD मध्ये 1 kΩ resistor आणि RB4 वर 10 kΩ pull-up.
MCU flash: English fonts, लहान चित्रे. Lite model.
SPI NOR flash: मोठी चित्रे, animation, इतर भाषा. 4 / 8 / 16 models (Board model निवडल्यावर आपोआप).
NOR मध्ये font library factory मधूनच आहे. Flash करताना फक्त design ची चित्रे पाठवली जातात.
13
Widget list, Problems
☰ Widgets: या page वरील सर्व widgets. नावावर click केल्यास निवडले जाते. खालचे निवडण्यासाठी वरच्याचा tick काढा.Problems: error असताना Flash होणार नाही. Click केल्यास ते widget निवडले जाते.
14
Board, pins
भाग
PIC pin
टीप
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus मध्ये Editor मध्ये दिलेला baud)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = काढत आहे. Modbus मध्ये RS-485 DE/RE.
INT
RC0
LOW = host साठी संदेश आहे (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (GND ला) किंवा TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
असलेल्या models मध्ये
Status LED
RB5
चालू असताना दर 0.5 s ने लुकलुकतो
Display settings: Tutorial step 3. प्रत्येक बदलानंतर Flash.
15
Self-test
Connect केल्यावर Device panel मध्ये 🔧 Self-test. कोणतेही design flash असले तरी चालते.
Colours: लाल, हिरवा, निळा, पांढरा, काळा, राखाडी पट्टे, वर डावीकडे पिवळा चौकोन. चौकोन दुसऱ्या कोपऱ्यात असल्यास Orientation / Mirror दुरुस्त करा. START किंवा tap: पुढे.
Buttons, touch: चारही buttons दाबा; प्रत्येक box हिरवा होईल. Touch असल्यास dot. एखादे button चालत नसल्यास START दोनदा.
Screen design કરો, એક click માં display પર મોકલો. Arduino, PIC, STM32 જેવા કોઈ પણ microcontroller થી, PLC થી Modbus દ્વારા, અથવા સીધા PC થી વાપરો. Host વગર ફક્ત power થી પણ ચાલે છે.
Screenshots માં લાલ ખાનાં એ step માં વાપરવાના settings / buttons છે.
PixPIO પોતાના processor (PIC18F27Q84) સાથેનું 2.8" (320×240) colour display board છે. Screens, buttons, bars, gauges, ચિત્રો બધું PC પર PixPIO Editor માં design થાય છે. Display તેને જાતે દોરે છે. Host (MCU અથવા PLC) ને ફક્ત "level = 80" જેવા નાના સંદેશા મોકલવાના હોય છે.
LiteNOR નથી, touch નથી. English fonts.
4 / 4T4 MB NOR (બધા fonts, ભાષાઓ). T = touch.
8 / 8T8 MB NOR. વધુ ચિત્રો, animation.
16 / 16T16 MB NOR. મોટાં ચિત્રો, ઘણી ભાષાઓ.
Board પર 4 buttons: MENUUPDOWNSTART (push buttons અથવા TTP223 touch pads). કેટલાક models માં brightness control અને buzzer પણ છે.
PixPIO કેમ
Live editingUSB જોડો: Editor નો દરેક ફેરફાર display પર તરત. SD card નહીં, લાંબું upload નહીં.
30 તૈયાર widgetsGauge, chart, keyboard, QR code, animation: drag કરો, બસ.
કોઈ પણ hostUART, I2C કે SPI. PIC, Arduino, ESP32, STM32 પર tested. Host વગર પણ.
Display પર દેખાશે તેમ. Drag કરીને ખસેડો, વાદળી ચોરસ ખેંચીને માપ બદલો.
Properties
જમણે
પસંદ કરેલા widget ના settings. Pages list માં page click કરતાં page અને આખા project ના settings. ? = દરેક setting ની સમજૂતી.
Problems
નીચે ડાબે
Design ની ભૂલો, ચેતવણીઓ.
Device
નીચે જમણે
COM port, Connect, Mirror, Storage, Self-test, Touch, PC થી commands (પ્રકરણ 6).
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo.
4
Tutorial: Water Tank (શરૂઆતથી)
ટાંકીનું level બતાવતી 2-page screen. UP / DOWN થી level બદલાશે, bar સાથે બદલાશે. 100 થતાં "TANK FULL", 0 થતાં "TANK EMPTY". MENU settings page ખોલશે. Host ની જરૂર નથી. લગભગ 15 મિનિટ.
STEP 1
નવો project
Toolbar માં New. એક ખાલી screen (page "main") મળશે.
STEP 2
Board model
જમણી બાજુ Screen · whole project માં Board model: board ના label પર લખેલું model (અહીં PixPIO 4T).
તે display, touch, buttons, brightness, buzzer, NOR આપમેળે set કરે છે. Editor તેને યાદ રાખે છે.
STEP 3
Display (જરૂર હોય તો જ)
ચિત્ર ફરેલું હોય અથવા રંગ ખોટા હોય તો જ:
Display: module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Page નું નામ
જમણે ઉપર Name: home. Host code માં આ PAGE_HOME છે.
STEP 5
બીજું page
Pages નું +. નવા page નું Name: settings. પછી list માં home click કરીને પાછા આવો.
STEP 6
ઉપરનો bar (Rectangle)
Add widget માં Rectangle. x, y, width, height: 0, 0, 320, 30 (અથવા mouse થી ખેંચો). Colours માં રંગ.
STEP 7
Title (Label)
Label: Name title, Text WATER TANK, જગ્યા 8, 7, 304, 16. Font, Size, Align Text ભાગમાં.
કોઈ પણ widget પસંદ કરો, properties ના છેક નીચે Commands for this widget છે. દરેક command માટે:
Send: PC થી તરત display પર મોકલે છે (connected હોવું જોઈએ).
Copy: host program માં ચોંટાડવાનો code (pd_set_value(&disp, W_NUMBER, 253);).
લીલા bytes: UART / I2C / SPI થી સીધી મોકલવાની frame (બીજી ભાષાઓમાં program લખતી વખતે).
Settings બદલતાં commands પણ સાથે બદલાય છે. દરેક widget ના commands પ્રકરણ 7 માં.
3. Mirror, Touch
Mirror ✓: display પર જે થાય છે (button દબાવવું, value બદલવી) તે preview માં પણ તરત દેખાય છે.
☝ Touch: preview પર mouse click = display ને આંગળીથી સ્પર્શ (👆 cursor, પીળું dot).
🔧 Self-test, ⬆ Storage: પ્રકરણ 15, 12.
7
દરેક widget
દરેક widget માટે: શેના માટે, કેવી રીતે વાપરવું, value શું છે, host code. ત્રણ ચિત્રો: Display પર (New project માં તે widget ઉમેરતાં), Settings, Commands (PC થી Send / code Copy). Add widget list માં આ જ નામો છે.
Rectangle
Header bars, background boxes, cards. બીજા widgets ની પાછળ મૂકી શકાય.
કેવી રીતે વાપરવું
Colours માં Background (fill), Text / border રંગ.
Corner radius: ગોળ ખૂણા. Border: કિનારી.
Widget list માં નીચે હોય તો બીજા widgets ની પાછળ આવે (↑ ↓ buttons થી ક્રમ બદલો).
Live text ✓: host કોઈ પણ વાક્ય UTF-8 માં મોકલી શકે; display જોડાક્ષરો અને માત્રાઓ સાચી દોરે છે. Tick કરતાં field "Message" અને "Changeable" ✓ થાય છે.
English સિવાયના live text માટે NOR model (4, 8, 16) જોઈએ. Fonts factory થી જ NOR માં છે.
Live text preview માં.
Keyboard પર ગુજરાતી, હિન્દી, તમિલ… type કરવું
Screen ના keyboard પર English અક્ષરો દબાવો, box માં તે ગુજરાતીમાં (અથવા હિન્દી, મલયાલમ, મરાઠી, તમિલ, પંજાબી, બંગાળીમાં) દેખાશે: kem chho → કેમ છો. Phone ના phonetic typing જેવું.
Keyboard ઉમેરો.
Language: ભાષા પસંદ કરો.
Keyboard હજી કોઈ Input box માં લખતું ન હોય ("Types into" = None), તો Language પસંદ કરતાં keyboard ની ઉપર એક Input box આપમેળે આવશે અને keyboard તેમાં લખશે.
ભાષા પસંદ કરતાં: keyboard ની ઉપર Input box, "Types into" = તે જ box.
ભાષા તે Input box નું setting છે. Box પસંદ કરીને પણ બદલી શકાય:
Kind: Indian language (typed in English).
Language: ભાષા.
Letter size: 16, 20, 24 px.
નીચે તે ભાષાના typing rules દેખાય છે.
Max length વધુમાં વધુ 24 English અક્ષરો. "Show typed text" ફક્ત ત્યારે જ જોઈએ જ્યારે keyboard box ને ઢાંકે (pop-up keyboard). Box keyboard ની ઉપર દેખાતું હોય તો tick કાઢો, નહીં તો એ જ લખાણ બે box માં દેખાશે.
Display પર આ રીતે: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
ભાષા
Type કરો
દેખાશે
યાદ રાખો
ગુજરાતી
kem chho, gujarAtI, AbhAr
કેમ છો, ગુજરાતી, આભાર
A I U = દીર્ઘ સ્વર, T D = ટ ડ, t d = ત દ, L = ળ, x = ક્ષ, M = ં
હિન્દી / મરાઠી
namaste, dhanyavAd
नमस्ते, धन्यवाद
ગુજરાતી જેવા જ rules
મલયાલમ
namaskaaram, kEraLam
നമസ്കാരം, കേരളം
E O = દીર્ઘ, L = ള, N = ണ, t = റ്റ, zh = ഴ
તમિલ
vaNakkam, thamizh
வணக்கம், தமிழ்
t d = ட, th = த, R = ற, zh = ழ, ng = ங்க
પંજાબી
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
બેવડો અક્ષર = ੱ, અક્ષર પહેલાં n m = ੰ
બંગાળી
ami, bangla, bhalO
আমি, বাংলা, ভালো
a = া, o = માત્રા નહીં, O = ো, ng = ং
NOR model (4T, 8T, 16T…) જોઈએ: ભાષા fonts NOR માં છે. Host વાંચે (readText) ત્યારે type કરેલા English અક્ષરો મળે છે.
10
Host MCU થી (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: દરેક widget અને page નું નામ (W_LEVEL, PAGE_SETTINGS…). Host program માં ઉમેરો.
Write to project folder…: firmware અને host header સાથે.
NOR data file: ફક્ત chip programmer માટે.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operator UP / DOWN થી level બદલે તો અહીં ખબર પડે
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // display તૈયાર થાય ત્યાં સુધી (5 s સુધી)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensor value બતાવો
disp.loop(); // display ના સંદેશા
delay(200);
}
Function
કામ
setValue(id, v)
Number, bar, LED, switch… ની value
setText(id, "…")
Changeable text (Live text માં UTF-8)
page(PAGE_…)
Page બદલો
show(id) / hide(id)
Widget બતાવો / છુપાવો
setColor(id, c) / setBackground(id, c)
રંગ (RGB565)
getValue(id) / readText(id, buf, n)
Display ની value / text વાંચો
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
Value બદલાઈ, board button, page બદલાયું, display restart થયું
Pages list માં એક page click કરો, પછી Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: PLC માં પણ આ જ.
📋 Register table (CSV): બધા registers ની યાદી; Excel માં ખોલીને PLC programmer ને આપો.
Device panel નો baud Modbus baud કરો અને Flash.
Widget પસંદ કરતાં Name નીચે તેના registers: holding register 3 (40004), coil 3 (4).
Register
Address
અર્થ
Holding (4x)
0 … N-1
Widget value (widget list માં તેની જગ્યા). લખતાં display પર.
Holding
1000
Page; page ID લખો તો તે page
Holding
1001 / 1002
Brightness 0–100 % / beep (ms)
Coil (0x)
0 … N-1
બતાવો (1) / છુપાવો (0)
Discrete input (1x)
0 … N-1
Button દબાયું? (વાંચતાં clear)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: દબાયું / પકડી રાખ્યું
Input (3x)
0 … N-1, 1000–1002
Values (read only), page, widget count, version
Functions 01, 02, 03, 04, 05, 06, 08, 15, 16. Values signed 16-bit. Widgets ઉમેરતાં કે કાઢતાં addresses બદલાય છે; PLC ને નવી CSV આપો.
RS-485 wiring
MAX485 module
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
PLC ના (અથવા USB-RS485 ના) A / B
Flash માટે USB-serial (TTL) cable જોઈએ. USB-serial TXD અને MAX485 RO ને સાથે સીધા RC7 સાથે ન જોડો: jumper, અથવા TXD માં 1 kΩ resistor અને RB4 પર 10 kΩ pull-up.
MCU flash: English fonts, નાનાં ચિત્રો. Lite model.
SPI NOR flash: મોટાં ચિત્રો, animation, બીજી ભાષાઓ. 4 / 8 / 16 models (Board model પસંદ કરતાં આપમેળે).
NOR માં font library factory થી જ છે. Flash વખતે ફક્ત design નાં ચિત્રો મોકલાય છે.
13
Widget list, Problems
☰ Widgets: આ page ના બધા widgets. નામ પર click કરતાં પસંદ થાય. નીચેનું પસંદ કરવા ઉપરનાનો tick કાઢો.Problems: error હોય ત્યારે Flash નહીં થાય. Click કરતાં તે widget પસંદ થાય.
14
Board, pins
ભાગ
PIC pin
નોંધ
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus માં Editor માં આપેલો baud)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = દોરે છે. Modbus માં RS-485 DE/RE.
INT
RC0
LOW = host માટે સંદેશ છે (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (GND પર) અથવા TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
જે models માં હોય
Status LED
RB5
ચાલુ હોય ત્યારે દર 0.5 s એ ઝબકે છે
Display settings: Tutorial step 3. દરેક ફેરફાર પછી Flash.
15
Self-test
Connect કર્યા પછી Device panel માં 🔧 Self-test. કોઈ પણ design flash હોય તો પણ ચાલે છે.
Colours: લાલ, લીલો, વાદળી, સફેદ, કાળો, રાખોડી પટ્ટા, ઉપર ડાબે પીળો ચોરસ. ચોરસ બીજા ખૂણામાં હોય તો Orientation / Mirror સુધારો. START અથવા tap: આગળ.
Buttons, touch: ચારેય buttons દબાવો; દરેક box લીલું થશે. Touch હોય તો dot. કોઈ button કામ ન કરે તો START બે વાર.
Parts: NOR, font library, EEPROM: PASS / FAIL. Buzzer, backlight test. START: સામાન્ય screen.
16
સમસ્યા નિવારણ
સમસ્યા
શું કરવું
Display આખું સફેદ
Display ના DC, CS, RST વાયર અને 3.3 V supply તપાસો.
અરીસા જેવું / ઊંધું
Display entry, Mirror, Orientation (Tutorial step 3). Self-test નો પીળો ચોરસ ઉપર ડાબે હોવો જોઈએ.
Screen design করুন, এক click-এ display-এ পাঠান। Arduino, PIC, STM32-এর মতো যেকোনো microcontroller থেকে, PLC থেকে Modbus দিয়ে, বা সরাসরি PC থেকে ব্যবহার করুন। Host ছাড়া শুধু power দিয়েও চলে।
Screenshots-এর লাল বাক্স হলো সেই step-এ ব্যবহার করার settings / buttons।
এই নির্দেশিকার tutorial-এর মতো design display-এ: host ছাড়া, শুধু Actions।
1
PixPIO কী
PixPIO হলো নিজস্ব processor (PIC18F27Q84) সহ একটি 2.8" (320×240) colour display board। Screens, buttons, bars, gauges, ছবি সব PC-তে PixPIO Editor-এ design হয়। Display সেগুলো নিজেই আঁকে। Host (MCU বা PLC)-কে শুধু "level = 80"-এর মতো ছোট বার্তা পাঠাতে হয়।
LiteNOR নেই, touch নেই। English fonts।
4 / 4T4 MB NOR (সব fonts, ভাষা)। T = touch।
8 / 8T8 MB NOR। আরও ছবি, animation।
16 / 16T16 MB NOR। বড় ছবি, অনেক ভাষা।
Board-এ 4টি buttons: MENUUPDOWNSTART (push buttons বা TTP223 touch pads)। কিছু models-এ brightness control আর buzzer-ও আছে।
কেন PixPIO
Live editingUSB লাগান: Editor-এর প্রতিটি পরিবর্তন display-তে সঙ্গে সঙ্গে। SD card নয়, লম্বা upload নয়।
30টি তৈরি widgetsGauge, chart, keyboard, QR code, animation: drag করুন, ব্যস।
VS Code-এ PICPIO extension: Extensions → "…" → Install from VSIX… → সঙ্গে পাওয়া picpio-x.y.z.vsix।
VS Code আবার খুলুন। PICPIO menu-তে (বা Ctrl+Shift+P → "PixPIO") PixPIO। Browser-এ Editor খুলবে।
USB-serial cable (CH340) PC-তে লাগান। Device Manager → Ports-এ USB-SERIAL CH340 (COM3)-এর মতো দেখা উচিত।
Editor-এর internet লাগে না। Display-এর সঙ্গে যোগাযোগ VS Code চালানো "bridge" দিয়ে হয়। Editor ব্যবহারের সময় VS Code খোলা রাখুন।
3
Editor পরিচিতি
প্রথমবার খুললে Editor-এ একটি Example project থাকে (toolbar-এর Example চাপলে সবসময় ফিরে পাবেন; 8 pages, প্রায় সব widgets)।
PixPIO Editor, Example project।
অংশ
জায়গা
কাজ
Toolbar
উপরে
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
উপরে বাঁয়ে
Screens। + নতুন page, ⧉ copy, − মুছুন। "start" = প্রথমে দেখানো।
Add widget
বাঁয়ে
Click করলে সেই widget screen-এ যোগ হয়।
Preview
মাঝে
Display-এ যেমন দেখাবে। Drag করে সরান, নীল বর্গ টেনে আকার বদলান।
Properties
ডানে
বাছাই করা widget-এর settings। Pages list-এ page click করলে page আর পুরো project-এর settings। ? = প্রতিটি setting-এর ব্যাখ্যা।
Problems
নিচে বাঁয়ে
Design-এর ভুল, সতর্কতা।
Device
নিচে ডানে
COM port, Connect, Mirror, Storage, Self-test, Touch, PC থেকে commands (অধ্যায় 6)।
Shortcuts: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copy, Del delete, Ctrl+Z / Y undo / redo।
4
Tutorial: Water Tank (শুরু থেকে)
একটি ট্যাঙ্কের level দেখানো 2-page screen। UP / DOWN দিয়ে level বদলাবে, bar সঙ্গে বদলাবে। 100 হলে "TANK FULL", 0 হলে "TANK EMPTY"। MENU settings page খুলবে। Host লাগে না। প্রায় 15 মিনিট।
STEP 1
নতুন project
Toolbar-এ New। একটি খালি screen (page "main") পাবেন।
STEP 2
Board model
ডান দিকে Screen · whole project-এ Board model: board-এর label-এ লেখা model (এখানে PixPIO 4T)।
এটি display, touch, buttons, brightness, buzzer, NOR নিজে থেকে set করে। Editor এটি মনে রাখে।
STEP 3
Display (দরকার হলে তবেই)
ছবি ঘুরে গেলে বা রং ভুল হলে তবেই:
Display: module (ILI9341 variants)
Buttons on the board: push buttons / TTP223 / none
Swap red/blue, Mirror, Orientation
STEP 4
Page-এর নাম
ডানে উপরে Name: home। Host code-এ এটি PAGE_HOME।
STEP 5
দ্বিতীয় page
Pages-এর +। নতুন page-এর Name: settings। তারপর list-এ home click করে ফিরে আসুন।
STEP 6
উপরের bar (Rectangle)
Add widget-এ Rectangle। x, y, width, height: 0, 0, 320, 30 (বা mouse দিয়ে টানুন)। Colours-এ রং।
STEP 7
Title (Label)
Label: Name title, Text WATER TANK, জায়গা 8, 7, 304, 16। Font, Size, Align Text অংশে।
প্রতিটি widget-এর জন্য: কীসের জন্য, কীভাবে ব্যবহার করবেন, value কী, host code। তিনটি ছবি: Display-তে (New project-এ সেই widget যোগ করলে), Settings, Commands (PC থেকে Send / code Copy)। Add widget list-এ এই নামগুলোই আছে।
Rectangle
Header bars, background boxes, cards। অন্য widgets-এর পেছনে রাখা যায়।
কীভাবে ব্যবহার করবেন
Colours-এ Background (fill), Text / border রং।
Corner radius: গোল কোণ। Border: কিনারা।
Widget list-এ নিচে থাকলে অন্য widgets-এর পেছনে আসবে (↑ ↓ buttons দিয়ে ক্রম বদলান)।
Value
—
Host code (Arduino)
disp.setBackground(W_HEADER, 0xF800); // লাল
disp.hide(W_HEADER);
Display-তেSettingsCommands: PC থেকে Send, code Copy
Live text ✓: host যেকোনো বাক্য UTF-8-এ পাঠাতে পারে; display যুক্তাক্ষর আর কার-চিহ্ন ঠিকভাবে আঁকে। Tick করলে field "Message" আর "Changeable" ✓ হয়।
English ছাড়া live text-এর জন্য NOR model (4, 8, 16) লাগে। Fonts factory থেকেই NOR-এ আছে।
Live text preview-এ।
Keyboard-এ বাংলা, হিন্দি, তামিল… type করা
Screen-এর keyboard-এ English অক্ষর চাপুন, box-এ তা বাংলায় (বা হিন্দি, মালয়ালম, মারাঠি, তামিল, গুজরাটি, পাঞ্জাবিতে) দেখাবে: ami bangla bhalO → আমি বাংলা ভালো। Phone-এর phonetic typing-এর মতো।
Keyboard যোগ করুন।
Language: ভাষা বাছুন।
Keyboard এখনও কোনো Input box-এ না লিখলে ("Types into" = None), Language বাছলে keyboard-এর উপরে একটি Input box নিজে থেকে আসবে আর keyboard তাতে লিখবে।
ভাষা বাছলে: keyboard-এর উপরে Input box, "Types into" = সেই box।
ভাষা সেই Input box-এর setting। Box বেছেও বদলানো যায়:
Kind: Indian language (typed in English)।
Language: ভাষা।
Letter size: 16, 20, 24 px।
নিচে সেই ভাষার typing rules দেখায়।
Max length সর্বোচ্চ 24টি English অক্ষর। "Show typed text" শুধু তখনই লাগে যখন keyboard box ঢেকে দেয় (pop-up keyboard)। Box keyboard-এর উপরে দেখা গেলে tick সরান, নইলে একই লেখা দুটি box-এ দেখাবে।
Display-এ এভাবে: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO।
ভাষা
Type করুন
দেখাবে
মনে রাখুন
বাংলা
ami, bangla, bhalO, nomoskar
আমি, বাংলা, ভালো, নমস্কার
a = া, o = কোনো চিহ্ন নেই (শুরুতে অ), O = ো, i I u U e = ি ী ু ূ ে, ng = ং, NG = ঙ, sh = শ, Sh = ষ, v w = ব, x = ক্ষ
হিন্দি / মারাঠি
namaste, dhanyavAd
नमस्ते, धन्यवाद
A I U = দীর্ঘ স্বর, T D = ट ड, t d = त द, x = क्ष
মালয়ালম
namaskaaram, kEraLam
നമസ്കാരം, കേരളം
E O = দীর্ঘ, L = ള, N = ണ, t = റ്റ, zh = ഴ
তামিল
vaNakkam, thamizh
வணக்கம், தமிழ்
t d = ட, th = த, R = ற, zh = ழ, ng = ங்க
গুজরাটি
kem chho
કેમ છો
হিন্দির মতো rules
পাঞ্জাবি
sat srI akAl, pakkA
ਸਤ ਸ੍ਰੀ ਅਕਾਲ, ਪੱਕਾ
দ্বিত্ব অক্ষর = ੱ, অক্ষরের আগে n m = ੰ
NOR model (4T, 8T, 16T…) লাগে: ভাষার fonts NOR-এ আছে। Host পড়লে (readText) type করা English অক্ষর পায়।
10
Host MCU থেকে (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: প্রতিটি widget আর page-এর নাম (W_LEVEL, PAGE_SETTINGS…)। Host program-এ যোগ করুন।
Write to project folder…: firmware আর host header একসঙ্গে।
NOR data file: শুধু chip programmer-এর জন্য।
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operator UP / DOWN দিয়ে level বদলালে এখানে জানা যায়
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // display প্রস্তুত হওয়া পর্যন্ত (5 s পর্যন্ত)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensor value দেখান
disp.loop(); // display থেকে আসা বার্তা
delay(200);
}
Function
কাজ
setValue(id, v)
Number, bar, LED, switch…-এর value
setText(id, "…")
Changeable text (Live text-এ UTF-8)
page(PAGE_…)
Page বদলান
show(id) / hide(id)
Widget দেখান / লুকান
setColor(id, c) / setBackground(id, c)
রং (RGB565)
getValue(id) / readText(id, buf, n)
Display-এর value / text পড়ুন
brightness(%) / beep(ms)
Backlight, buzzer
onChange / onKey / onPage / onReboot
Value বদলেছে, board button, page বদলেছে, display restart হয়েছে
SPI NOR flash: বড় ছবি, animation, অন্য ভাষা। 4 / 8 / 16 models (Board model বাছলে নিজে থেকে)।
NOR-এ font library factory থেকেই আছে। Flash-এর সময় শুধু design-এর ছবি পাঠানো হয়।
13
Widget list, Problems
☰ Widgets: এই page-এর সব widgets। নামে click করলে বাছাই হয়। নিচেরটা বাছতে উপরেরটার tick সরান।Problems: error থাকলে Flash হবে না। Click করলে সেই widget বাছাই হয়।
14
Board, pins
অংশ
PIC pin
টীকা
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus-এ Editor-এ দেওয়া baud)
Host I2C SCL / SDA
RC3 / RC4
Address 0x3C, 4.7 kΩ pull-ups
BUSY
RB4
HIGH = আঁকছে। Modbus-এ RS-485 DE/RE।
INT
RC0
LOW = host-এর জন্য বার্তা আছে (I2C / SPI)
Buttons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Push button (GND-এ) বা TTP223
Touch panel CS
RA0
T models (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 models
Backlight PWM, buzzer
RA6, RA7
যে models-এ আছে
Status LED
RB5
চলার সময় প্রতি 0.5 s-এ জ্বলে-নেভে
Display settings: Tutorial step 3। প্রতিটি পরিবর্তনের পর Flash।
15
Self-test
Connect করার পর Device panel-এ 🔧 Self-test। যে design-ই flash করা থাকুক, এটি চলে।
Colours: লাল, সবুজ, নীল, সাদা, কালো, ধূসর ডোরা, উপরে বাঁয়ে হলুদ বর্গ। বর্গ অন্য কোণে থাকলে Orientation / Mirror ঠিক করুন। START বা tap: পরেরটি।
Buttons, touch: চারটি buttons-ই চাপুন; প্রতিটি box সবুজ হবে। Touch থাকলে dot। কোনো button কাজ না করলে START দুবার।
Parts: NOR, font library, EEPROM: PASS / FAIL। Buzzer, backlight test। START: সাধারণ screen।
16
সমস্যা সমাধান
সমস্যা
কী করবেন
Display পুরো সাদা
Display-এর DC, CS, RST তার আর 3.3 V supply পরীক্ষা করুন।
আয়নার মতো / উল্টো
Display entry, Mirror, Orientation (Tutorial step 3)। Self-test-এর হলুদ বর্গ উপরে বাঁয়ে থাকা উচিত।
রং ভুল
লাল নীল দেখালে: Swap red/blue। সাদা কালো দেখালে: Invert colours।
Buttons সবসময় চাপা
"Buttons on the board": push buttons = "Push buttons to GND", touch pads = "TTP223"।
Touch ভুল জায়গায়
Touch calibration → Calibrate…: display-এর চারটি + চিহ্ন একে একে ছুঁয়ে দিন।
Flash ব্যর্থ / port busy
Disconnect করে Flash। "Waiting for bootloader": board power off / on।
Widget-এর Language ঠিক করুন। English ছাড়া live text-এর জন্য NOR model।
Modbus উত্তর নেই
Address, baud, parity একই? A / B বদলান। Page বদলের পর PLC timeout 3 s।
Problems-এ error
Error-এ click করে সেই widget ঠিক করুন। Error থাকলে Flash হবে না।
PixPIO 2.8" smart display · Manual de usuario
Manual de usuario de PixPIO
Diseñe las pantallas y envíelas al display con un clic. Úselo desde cualquier microcontrolador (Arduino, PIC, STM32…), desde un PLC por Modbus o directamente desde el PC. También funciona solo, únicamente con alimentación.
Los recuadros rojos de las capturas son los ajustes / botones que usa ese paso.
Un diseño como el del tutorial de este manual en el display: sin host, solo Actions.
1
Qué es PixPIO
PixPIO es una placa de display a color de 2.8" (320×240) con su propio procesador (PIC18F27Q84). Las pantallas, botones, barras, indicadores e imágenes se diseñan en el PC con el PixPIO Editor, y el display los dibuja por sí mismo. El host (un MCU o un PLC) solo envía mensajes cortos como "level = 80".
LiteSin NOR, sin táctil. Fuentes en inglés.
4 / 4T4 MB NOR (todas las fuentes e idiomas). T = táctil.
8 / 8T8 MB NOR. Más imágenes, animaciones.
16 / 16T16 MB NOR. Imágenes grandes, muchos idiomas.
La placa tiene 4 botones: MENUUPDOWNSTART (pulsadores o pads táctiles TTP223). Algunos modelos también tienen control de brillo y zumbador.
Por qué PixPIO
Edición en vivoConecte el USB: cada cambio en el Editor aparece al instante en la pantalla. Sin tarjeta SD, sin cargas largas.
En VS Code, la extensión PICPIO: Extensions → "…" → Install from VSIX… → el picpio-x.y.z.vsix que vino con la placa.
Reinicie VS Code. En el menú PICPIO (o Ctrl+Shift+P → "PixPIO") elija PixPIO. El Editor se abre en el navegador.
Conecte el cable USB-serie (CH340) al PC. En Device Manager → Ports debe aparecer algo como USB-SERIAL CH340 (COM3).
El Editor no necesita internet. Se comunica con el display mediante un "bridge" que ejecuta VS Code, así que mantenga VS Code abierto mientras usa el Editor.
3
El Editor
La primera vez, el Editor muestra un proyecto de ejemplo (el botón Example de la barra lo trae siempre de vuelta; 8 pages, casi todos los widgets).
El PixPIO Editor con el proyecto de ejemplo.
Parte
Dónde
Qué hace
Toolbar
Arriba
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
Arriba a la izquierda
Las pantallas. + page nueva, ⧉ copiar, − quitar. "start" = la que se muestra primero.
Add widget
Izquierda
Haga clic en uno y se añade a la pantalla.
Preview
Centro
Tal como lo mostrará el display. Arrastre para mover; tire de los cuadrados azules para cambiar el tamaño.
Properties
Derecha
Los ajustes del widget elegido. Haga clic en una page de la lista para ver los ajustes de la page y de todo el proyecto. ? = explicación de cada ajuste.
Problems
Abajo a la izquierda
Errores y avisos del diseño.
Device
Abajo a la derecha
Puerto COM, Connect, Mirror, Storage, Self-test, Touch, comandos desde el PC (capítulo 6).
Atajos: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copiar, Del borrar, Ctrl+Z / Y deshacer / rehacer.
4
Tutorial: Water Tank (desde cero)
Una pantalla de 2 pages que muestra el nivel de un depósito. UP / DOWN cambian el nivel y la barra lo sigue. En 100 muestra "TANK FULL", en 0 "TANK EMPTY". MENU abre una page de ajustes. No hace falta host. Unos 15 minutos.
PASO 1
Un proyecto nuevo
New en la barra. Obtiene una pantalla vacía (page "main").
PASO 2
Board model
A la derecha, en Screen · whole project, ponga Board model en el modelo que indica la etiqueta de la placa (aquí PixPIO 4T).
Esto ajusta por sí solo el display, el táctil, los botones, el brillo, el zumbador y la NOR. El Editor lo recuerda.
PASO 3
Display (solo si hace falta)
Solo si la imagen sale girada o los colores están mal:
Display: el módulo (variantes ILI9341)
Buttons on the board: pulsadores / TTP223 / ninguno
Swap red/blue, Mirror, Orientation
PASO 4
Nombre de la page
Arriba a la derecha, Name: home. En el código del host es PAGE_HOME.
PASO 5
Una segunda page
El + de Pages. Ponga a la nueva page el Name settings. Después haga clic en home en la lista para volver.
PASO 6
La barra superior (Rectangle)
Rectangle en Add widget. x, y, width, height: 0, 0, 320, 30 (o arrastre con el ratón). Su color en Colours.
PASO 7
Título (Label)
Label: Name title, Text WATER TANK, posición 8, 7, 304, 16. Font, Size y Align están en Text.
PASO 8
Nivel (Number)
Number: Name level, posición 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: se conserva tras un corte de luz
Bar: Name level_bar, posición 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Hasta ahora: título, número, barra.
PASO 11
Mensajes ocultos
Label: Name full_msg, Text TANK FULL, posición 10, 120, 300, 20, Hidden ✓.
Otro en el mismo sitio: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Los widgets ocultos se ven punteados en el preview; en el display no aparecen al inicio.
PASO 12
Actions: 5 acciones en el número
Haga clic en level en el preview. Actions (no code) → + Add action 5 veces:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ borra una fila.
PASO 13
Botón de ajustes
Button: Name btn_settings, posición 10, 200, 145, 34, CaptionMENU: Settings.
PASO 14
Cambiar de page al pulsar el botón
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: el MENU de la placa hace lo mismo.
La page home está lista.
PASO 15
Page de ajustes: botón Back, QR
settings en Pages. Un Rectangle y un Label "SETTINGS" como en los pasos 6 y 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = su sitio web, Border shape = Rounded.
La page de ajustes está lista.
PASO 16
Guardar
Save: un archivo .pixpio. Mientras se vea "Unsaved changes", no está guardado. Después, conecte la placa y haga Flash (capítulo 5).
5
Conectar la placa, Flash
PASO 1
Cable USB-serie
USB-serie (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Solo si la placa no tiene alimentación propia
PASO 2
Connect
En Device: el puerto COM, baud 115200, Connect. Punto verde = conectado. ¿No aparece el puerto? ↻.
PASO 3
⚡ Flash to display
⚡ Flash to display en la barra.
El diseño se convierte en firmware y se envía por el cable; una ventana muestra el progreso. La primera vez tarda 1–2 minutos.
Cuando aparece "UPLOAD SUCCESSFUL", el display arranca con la nueva pantalla.
Las imágenes y otros idiomas (modelos con NOR) van a la NOR por el mismo cable.
No hace falta tarjeta SD. Para cada cambio: cámbielo en el Editor y haga Flash.
El diseño del tutorial en el display: cambie el nivel con UP / DOWN, llévelo a 100 para ver "TANK FULL", pulse MENU para la page de ajustes.
6
Controlar el display desde el PC
Una vez conectado, puede probar cada widget desde el PC, sin MCU host. Tres formas:
1. Comandos rápidos (panel Device)
Page + Show: abre esa page en el display.
Elija un Widget, escriba un Value, Set value: cambia un número, barra, LED, interruptor…
text + Set text: cambia un texto Changeable.
Hide / Show: ocultar / mostrar el widget.
Key + Press: como si se pulsara un botón de la placa (MENU, UP…).
2. Commands for this widget
Con cualquier widget elegido, al final de sus propiedades está Commands for this widget. Para cada comando:
Send: lo envía al instante del PC al display (debe estar conectado).
Copy: el código para pegar en el programa del host (pd_set_value(&disp, W_NUMBER, 253);).
Los bytes verdes: la trama a enviar usted mismo por UART / I2C / SPI (si programa en otro lenguaje).
Los comandos siguen a los ajustes cuando los cambia. Los comandos de cada widget están en el capítulo 7.
3. Mirror, Touch
Mirror ✓: lo que pasa en el display (pulsaciones, cambios de valor) se ve también en el preview en directo.
☝ Touch: un clic en el preview equivale a tocar el display con el dedo (cursor 👆, punto amarillo).
🔧 Self-test, ⬆ Storage: capítulos 15, 12.
7
Cada widget
Para cada widget: para qué sirve, cómo se usa, cuál es su valor y el código del host. Tres imágenes: En el display (el widget añadido a un proyecto New), Ajustes y Commands (Send desde el PC / Copy del código). Los nombres son los mismos que en la lista Add widget.
Rectangle
Barras de cabecera, fondos, tarjetas. Puede ir detrás de otros widgets.
Cómo usarlo
Colours: Background (relleno), color de Text / border.
Corner radius: esquinas redondeadas. Border: un contorno.
Más abajo en la lista de widgets = detrás de otros (cambie el orden con ↑ ↓).
Keys siguiente / anterior. En táctil: toque la fila de arriba o de abajo.
Remember value.
Valor
La fila elegida (0, 1, 2…)
Código del host (Arduino)
disp.setValue(W_ROLLER, 3);
En el displayAjustesCommands: Send desde el PC, Copy del código
Spinbox (− 12 +)
− número + : consigna, temporizador.
Cómo usarlo
Min, Max, Step, Unit.
Toque − / +, o Keys + / −.
Remember value.
Valor
Min…Max
Código del host (Arduino)
disp.setValue(W_SPINBOX, 60);
En el displayAjustesCommands: Send desde el PC, Copy del código
QR code
Para escanear con el móvil: web, Wi-Fi, teléfono, enlace al manual.
Cómo usarlo
Text / link: https://…, WIFI:T:WPA;S:nombre;P:contraseña;;, tel:….
Border shape, No background.
Un recuadro más grande se escanea mejor.
Valor
—
Código del host (Arduino)
disp.show(W_QR);
En el displayAjustesCommands: Send desde el PC, Copy del código
8
Actions: lista completa
Lo que el display hace por sí mismo cuando algo le pasa a un widget. No hace falta host. Ejemplos: pasos 12 y 14 del tutorial.
When (cuándo)
Qué widgets
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Los mismos widgets
Do (qué)
Destino / valor
Go to page
Una page
Set value of
widget, valor
Add to / Subtract from
widget, cuánto
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Modelos con zumbador
Brightness (%)
Modelos con control de brillo
9
Idiomas
Ponga un Message en una page (Label, Text y Button funcionan igual).
Language: Français · Deutsch · Español … (é ü ñ ç ß), Русский, Ελληνικά, o idiomas de la India (hindi, tamil, malayalam…).
La frase en Phrases (varias: sepárelas con |).
Live text ✓: el host puede enviar cualquier frase en UTF-8; el display dibuja acentos y letras especiales correctamente. Al marcarlo, el campo pasa a "Message" y se marca "Changeable".
El texto en vivo en idiomas distintos del inglés necesita un modelo con NOR (4, 8, 16). Las fuentes vienen de fábrica en la NOR.
Texto en vivo en el preview.
Escribir en idiomas de la India con el teclado
El teclado en pantalla puede escribir en malayalam, hindi, maratí, tamil, guyaratí, panyabí o bengalí: se pulsan letras inglesas y el recuadro las muestra en ese alfabeto (namaste → नमस्ते), como la escritura fonética de un móvil.
Añada un Keyboard.
Language: elija el idioma.
Si el teclado aún no escribe en ningún Input box ("Types into" = None), al elegir un idioma se añade un Input box encima del teclado y el teclado escribe en él.
Tras elegir el idioma: un Input box encima del teclado, "Types into" = ese recuadro.
El idioma es un ajuste de ese Input box; también puede cambiarse seleccionando el recuadro:
Kind: Indian language (typed in English).
Language: el idioma.
Letter size: 16, 20, 24 px.
Debajo se muestran las reglas de escritura de ese idioma.
Max length es como máximo 24 letras. "Show typed text" solo hace falta cuando el teclado tapa el recuadro (teclado emergente). Si el recuadro se ve encima del teclado, desmárquelo; si no, el mismo texto se ve en dos recuadros.
En el display: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Necesita un modelo con NOR (4T, 8T, 16T…). Cuando el host lee el recuadro (readText) recibe las letras inglesas que se escribieron.
10
Desde un MCU host (Arduino / C)
Barra Export ▾:
Download pixpio_ui.h: un nombre para cada widget y page (W_LEVEL, PAGE_SETTINGS…). Añádalo al programa del host.
Write to project folder…: el firmware y la cabecera del host juntos.
NOR data file: solo para un programador de chips.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Se llama cuando el operador cambia el nivel con UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → placa RC7, host RX ← placa RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // hasta que el display esté listo (máx. 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // mostrar el valor del sensor
disp.loop(); // mensajes del display
delay(200);
}
Función
Qué hace
setValue(id, v)
Valor de un número, barra, LED, interruptor…
setText(id, "…")
Texto Changeable (UTF-8 para Live text)
page(PAGE_…)
Cambiar de page
show(id) / hide(id)
Mostrar / ocultar un widget
setColor(id, c) / setBackground(id, c)
Color (RGB565)
getValue(id) / readText(id, buf, n)
Leer un valor / texto del display
brightness(%) / beep(ms)
Retroiluminación, zumbador
onChange / onKey / onPage / onReboot
Cambió un valor, un botón de la placa, cambió la page, el display se reinició
beginSerial / beginI2C / beginSPI
UART, I2C (0x3C), SPI
Ejemplos de Arduino: uart_basic, i2c_basic, spi_basic, showcase_uart (Arduino IDE → File → Examples → PixPIO).
11
Modbus RTU (con un PLC)
Haga clic en una page de la lista Pages y luego en Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: lo mismo en el PLC.
📋 Register table (CSV): la lista de todos los registros; ábrala en Excel para el programador del PLC.
Ponga el baud del panel Device igual al de Modbus y haga Flash.
Al seleccionar un widget, sus registros aparecen bajo el Name: holding register 3 (40004), coil 3 (4).
Registro
Dirección
Significado
Holding (4x)
0 … N-1
Valor del widget (su lugar en la lista de widgets). Al escribirlo se muestra en el display.
Holding
1000
Page; escriba un ID de page para abrirla
Holding
1001 / 1002
Brillo 0–100 % / beep (ms)
Coil (0x)
0 … N-1
Mostrar (1) / ocultar (0)
Discrete input (1x)
0 … N-1
Botón pulsado (se borra al leerlo)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: pulsado / mantenido
Input (3x)
0 … N-1, 1000–1002
Valores (solo lectura), page, número de widgets, versión
Funciones 01, 02, 03, 04, 05, 06, 08, 15, 16. Los valores son de 16 bits con signo. Añadir o quitar widgets cambia las direcciones; entregue al PLC el CSV nuevo.
Cableado RS-485
Módulo MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B del PLC (o del USB-RS485)
Para hacer Flash hace falta el cable USB-serie (TTL). No conecte directamente juntos a RC7 el TXD del USB-serie y el RO del MAX485: use un puente, o una resistencia de 1 kΩ en TXD y un pull-up de 10 kΩ en RB4.
MCU flash: fuentes en inglés, imágenes pequeñas. El modelo Lite.
SPI NOR flash: imágenes grandes, animaciones, otros idiomas. Los modelos 4 / 8 / 16 (se ajusta solo al elegir el Board model).
La biblioteca de fuentes ya está en la NOR de fábrica. Al hacer Flash solo se envían las imágenes del diseño.
13
Widget list, Problems
☰ Widgets: todos los widgets de esta page. Haga clic en un nombre para seleccionarlo. Para seleccionar uno de abajo, desmarque el de encima.Problems: con un error no hace Flash. Haga clic en él para seleccionar ese widget.
14
Placa, pines
Parte
Pin del PIC
Nota
Host UART TX / RX
RC6 / RC7
115200 8N1 (en Modbus: el baud del Editor)
Host I2C SCL / SDA
RC3 / RC4
Dirección 0x3C, pull-ups de 4.7 kΩ
BUSY
RB4
HIGH = dibujando. En Modbus: DE/RE del RS-485.
INT
RC0
LOW = hay un mensaje para el host (I2C / SPI)
Botones MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Pulsador (a GND) o TTP223
CS del panel táctil
RA0
Modelos T (XPT2046)
CS de la NOR flash
RA5
Modelos 4 / 8 / 16
PWM de retroiluminación, zumbador
RA6, RA7
En los modelos que los tienen
LED de estado
RB5
Parpadea cada 0.5 s mientras funciona
Ajustes del display: paso 3 del tutorial. Haga Flash tras cada cambio.
15
Self-test
Una vez conectado, 🔧 Self-test en el panel Device. Funciona con cualquier diseño cargado.
Colores: franjas roja, verde, azul, blanca, negra y gris, con un cuadrado amarillo arriba a la izquierda. Si el cuadrado está en otra esquina, corrija Orientation / Mirror. START o un toque: siguiente.
Botones, táctil: pulse los cuatro botones; cada recuadro se pone verde. Con táctil, un punto. Si un botón no funciona, START dos veces.
Componentes: NOR, biblioteca de fuentes, EEPROM: PASS / FAIL. Prueba de zumbador y retroiluminación. START: vuelve a la pantalla normal.
16
Solución de problemas
Problema
Qué hacer
El display está todo blanco
Revise los cables DC, CS, RST del display y la alimentación de 3.3 V.
Espejado / al revés
Display, Mirror, Orientation (paso 3 del tutorial). El cuadrado amarillo del self-test debe estar arriba a la izquierda.
Colores incorrectos
El rojo sale azul: Swap red/blue. El blanco sale negro: Invert colours.
Botones siempre pulsados
"Buttons on the board": pulsadores = "Push buttons to GND", pads táctiles = "TTP223".
El toque cae en otro sitio
Touch calibration → Calibrate…: toque una a una las cuatro marcas + del display.
Falla el Flash / puerto ocupado
Desconecte y luego haga Flash. "Waiting for bootloader": apague y encienda la placa.
No conecta
¿TX / RX cruzados? (TXD del adaptador → RC7). Baud 115200 (en un diseño Modbus, el baud de Modbus).
El texto sale "????"
Corrija el Language del widget. El texto en vivo en otros idiomas necesita un modelo con NOR.
Modbus no responde
¿Misma dirección, baud, paridad? Intercambie A / B. Tras un cambio de page, timeout del PLC de 3 s.
Un error en Problems
Haga clic en el error y corrija ese widget. Con un error no hace Flash.
PixPIO 2.8" smart display · Manual do usuário
Manual do usuário PixPIO
Desenhe as telas e envie para o display com um clique. Use a partir de qualquer microcontrolador (Arduino, PIC, STM32…), de um CLP via Modbus ou direto do PC. Também funciona sozinho, só com alimentação.
As caixas vermelhas nas capturas são as configurações / botões usados naquele passo.
Um design como o do tutorial deste manual no display: sem host, só Actions.
1
O que é o PixPIO
O PixPIO é uma placa de display colorido de 2.8" (320×240) com processador próprio (PIC18F27Q84). Telas, botões, barras, medidores e imagens são desenhados no PC com o PixPIO Editor, e o display os desenha sozinho. O host (um MCU ou um CLP) só envia mensagens curtas como "level = 80".
LiteSem NOR, sem toque. Fontes em inglês.
4 / 4T4 MB NOR (todas as fontes e idiomas). T = toque.
8 / 8T8 MB NOR. Mais imagens, animações.
16 / 16T16 MB NOR. Imagens grandes, muitos idiomas.
A placa tem 4 botões: MENUUPDOWNSTART (botões de pressão ou pads de toque TTP223). Alguns modelos também têm controle de brilho e buzzer.
Por que PixPIO
Edição ao vivoLigue o USB: cada mudança no Editor aparece na hora no display. Sem cartão SD, sem upload demorado.
30 widgets prontosMedidores, gráficos, teclados, QR codes, animações: arrastar e pronto.
Qualquer hostUART, I2C ou SPI. Testado com PIC, Arduino, ESP32, STM32. Ou sem host.
Seu idiomaVários idiomas na tela, com digitação fonética para línguas da Índia.
Ferramentas grátisPixPIO Editor e PICPIO para VS Code são gratuitos.
No VS Code, a extensão PICPIO: Extensions → "…" → Install from VSIX… → o picpio-x.y.z.vsix que veio com a placa.
Reinicie o VS Code. No menu PICPIO (ou Ctrl+Shift+P → "PixPIO") escolha PixPIO. O Editor abre no navegador.
Ligue o cabo USB-serial (CH340) ao PC. Em Device Manager → Ports deve aparecer algo como USB-SERIAL CH340 (COM3).
O Editor não precisa de internet. Ele fala com o display por um "bridge" que o VS Code executa, então mantenha o VS Code aberto enquanto usa o Editor.
3
O Editor
Na primeira vez, o Editor mostra um projeto de exemplo (o botão Example da barra sempre o traz de volta; 8 pages, quase todos os widgets).
O PixPIO Editor com o projeto de exemplo.
Parte
Onde
O que faz
Toolbar
Em cima
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
Em cima à esquerda
As telas. + nova page, ⧉ copiar, − remover. "start" = a mostrada primeiro.
Add widget
Esquerda
Clique num e ele é adicionado à tela.
Preview
Centro
Como o display vai mostrar. Arraste para mover; puxe os quadrados azuis para redimensionar.
Properties
Direita
As configurações do widget selecionado. Clique numa page da lista para as configurações da page e do projeto inteiro. ? = explicação de cada configuração.
Problems
Embaixo à esquerda
Erros e avisos do design.
Device
Embaixo à direita
Porta COM, Connect, Mirror, Storage, Self-test, Touch, comandos pelo PC (capítulo 6).
Atalhos: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copiar, Del apagar, Ctrl+Z / Y desfazer / refazer.
4
Tutorial: Water Tank (do zero)
Uma tela de 2 pages com o nível de uma caixa d'água. UP / DOWN mudam o nível e a barra acompanha. Em 100 mostra "TANK FULL", em 0 "TANK EMPTY". MENU abre uma page de configurações. Sem host. Cerca de 15 minutos.
PASSO 1
Um projeto novo
New na barra. Você recebe uma tela vazia (page "main").
PASSO 2
Board model
À direita, em Screen · whole project, ponha Board model no modelo da etiqueta da placa (aqui PixPIO 4T).
Isso ajusta sozinho display, toque, botões, brilho, buzzer e NOR. O Editor lembra.
PASSO 3
Display (só se precisar)
Só se a imagem estiver girada ou as cores erradas:
Display: o módulo (variantes ILI9341)
Buttons on the board: botões de pressão / TTP223 / nenhum
Swap red/blue, Mirror, Orientation
PASSO 4
Nome da page
Em cima à direita, Name: home. No código do host é PAGE_HOME.
PASSO 5
Uma segunda page
O + de Pages. Dê à nova page o Name settings. Depois clique em home na lista para voltar.
PASSO 6
A barra superior (Rectangle)
Rectangle em Add widget. x, y, width, height: 0, 0, 320, 30 (ou arraste com o mouse). A cor em Colours.
PASSO 7
Título (Label)
Label: Name title, Text WATER TANK, posição 8, 7, 304, 16. Font, Size e Align ficam em Text.
Bar: Name level_bar, posição 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Até aqui: título, número, barra.
PASSO 11
Mensagens ocultas
Label: Name full_msg, Text TANK FULL, posição 10, 120, 300, 20, Hidden ✓.
Mais um no mesmo lugar: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Widgets ocultos aparecem pontilhados no preview; no display não aparecem no início.
PASSO 12
Actions: 5 ações no número
Clique em level no preview. Actions (no code) → + Add action 5 vezes:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ remove uma linha.
PASSO 13
Botão de configurações
Button: Name btn_settings, posição 10, 200, 145, 34, CaptionMENU: Settings.
PASSO 14
Trocar de page ao apertar o botão
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: o MENU da placa faz o mesmo.
A page home está pronta.
PASSO 15
Page de configurações: botão Back, QR
settings em Pages. Um Rectangle e um Label "SETTINGS" como nos passos 6 e 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = seu site, Border shape = Rounded.
A page de configurações está pronta.
PASSO 16
Salvar
Save: um arquivo .pixpio. Enquanto aparecer "Unsaved changes", não está salvo. Em seguida, ligue a placa e faça o Flash (capítulo 5).
5
Ligar a placa, Flash
PASSO 1
Cabo USB-serial
USB-serial (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Só se a placa não tiver alimentação própria
PASSO 2
Connect
Em Device: a porta COM, baud 115200, Connect. Ponto verde = conectado. A porta não aparece? ↻.
PASSO 3
⚡ Flash to display
⚡ Flash to display na barra.
O design vira firmware e é enviado pelo cabo; uma janela mostra o progresso. Na primeira vez leva 1–2 minutos.
Quando aparecer "UPLOAD SUCCESSFUL", o display inicia com a nova tela.
Imagens e outros idiomas (modelos com NOR) vão para a NOR pelo mesmo cabo.
Não precisa de cartão SD. Para cada mudança: altere no Editor e faça o Flash.
O design do tutorial no display: mude o nível com UP / DOWN, leve a 100 para ver "TANK FULL", aperte MENU para a page de configurações.
6
Controlar o display pelo PC
Depois de conectar, você pode testar cada widget pelo PC, sem MCU host. Três formas:
1. Comandos rápidos (painel Device)
Page + Show: abre essa page no display.
Escolha um Widget, digite um Value, Set value: muda um número, barra, LED, chave…
text + Set text: muda um texto Changeable.
Hide / Show: esconder / mostrar o widget.
Key + Press: como se um botão da placa (MENU, UP…) fosse apertado.
2. Commands for this widget
Com qualquer widget selecionado, o fim das propriedades tem Commands for this widget. Para cada comando:
Send: envia do PC ao display na hora (precisa estar conectado).
Copy: o código para colar no programa do host (pd_set_value(&disp, W_NUMBER, 253);).
Os bytes verdes: o quadro para enviar você mesmo por UART / I2C / SPI (programando em outra linguagem).
Os comandos acompanham as configurações quando você as muda. Os comandos de cada widget estão no capítulo 7.
3. Mirror, Touch
Mirror ✓: o que acontece no display (botões, mudanças de valor) aparece também no preview ao vivo.
☝ Touch: um clique no preview age como um dedo no display (cursor 👆, ponto amarelo).
🔧 Self-test, ⬆ Storage: capítulos 15, 12.
7
Cada widget
Para cada widget: para que serve, como usar, qual é o seu valor e o código do host. Três imagens: No display (o widget num projeto New), Configurações e Commands (Send pelo PC / Copy do código). Os nomes são os mesmos da lista Add widget.
Rectangle
Barras de cabeçalho, fundos, cartões. Pode ficar atrás de outros widgets.
Como usar
Colours: Background (preenchimento), cor de Text / border.
Corner radius: cantos arredondados. Border: um contorno.
Mais abaixo na lista de widgets = atrás dos outros (mude a ordem com ↑ ↓).
Keys próximo / anterior. No toque: toque a linha de cima ou de baixo.
Remember value.
Valor
A linha selecionada (0, 1, 2…)
Código do host (Arduino)
disp.setValue(W_ROLLER, 3);
No displayConfiguraçõesCommands: Send pelo PC, Copy do código
Spinbox (− 12 +)
− número + : setpoint, temporizador.
Como usar
Min, Max, Step, Unit.
Toque − / +, ou Keys + / −.
Remember value.
Valor
Min…Max
Código do host (Arduino)
disp.setValue(W_SPINBOX, 60);
No displayConfiguraçõesCommands: Send pelo PC, Copy do código
QR code
Para o celular escanear: site, Wi-Fi, telefone, link do manual.
Como usar
Text / link: https://…, WIFI:T:WPA;S:nome;P:senha;;, tel:….
Border shape, No background.
Uma caixa maior escaneia mais fácil.
Valor
—
Código do host (Arduino)
disp.show(W_QR);
No displayConfiguraçõesCommands: Send pelo PC, Copy do código
8
Actions: lista completa
O que o display faz sozinho quando algo acontece com um widget. Sem host. Exemplos: passos 12 e 14 do tutorial.
When (quando)
Quais widgets
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Os mesmos widgets
Do (o quê)
Alvo / valor
Go to page
Uma page
Set value of
widget, valor
Add to / Subtract from
widget, quanto
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Modelos com buzzer
Brightness (%)
Modelos com controle de brilho
9
Idiomas
Coloque um Message numa page (Label, Text e Button funcionam igual).
Language: Français · Deutsch · Español … (é ü ñ ç ß, ã õ), Русский, Ελληνικά, ou idiomas da Índia (hindi, tâmil, malaiala…).
A frase em Phrases (várias: separe com |).
Live text ✓: o host pode enviar qualquer frase em UTF-8; o display desenha acentos e letras especiais corretamente. Ao marcar, o campo vira "Message" e "Changeable" é marcado.
Texto ao vivo em idiomas diferentes do inglês precisa de um modelo com NOR (4, 8, 16). As fontes já vêm de fábrica na NOR.
Texto ao vivo no preview.
Escrever idiomas da Índia no teclado
O teclado da tela pode escrever em malaiala, hindi, marata, tâmil, guzerate, panjabi ou bengali: você digita letras inglesas e a caixa mostra no alfabeto desse idioma (namaste → नमस्ते), como a digitação fonética do celular.
Adicione um Keyboard.
Language: escolha o idioma.
Se o teclado ainda não escreve em nenhum Input box ("Types into" = None), escolher um idioma adiciona um Input box acima do teclado, e o teclado escreve nele.
Depois de escolher o idioma: um Input box acima do teclado, "Types into" = essa caixa.
O idioma é uma configuração desse Input box; também pode ser mudado selecionando a caixa:
Kind: Indian language (typed in English).
Language: o idioma.
Letter size: 16, 20, 24 px.
Abaixo aparecem as regras de digitação desse idioma.
Max length é no máximo 24 letras. "Show typed text" só é necessário quando o teclado cobre a caixa (teclado pop-up). Se a caixa aparece acima do teclado, desmarque; senão o mesmo texto aparece em duas caixas.
No display: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Precisa de um modelo com NOR (4T, 8T, 16T…). Quando o host lê a caixa (readText) recebe as letras inglesas digitadas.
10
A partir de um MCU host (Arduino / C)
Barra Export ▾:
Download pixpio_ui.h: um nome para cada widget e page (W_LEVEL, PAGE_SETTINGS…). Inclua no programa do host.
Write to project folder…: o firmware e o cabeçalho do host juntos.
NOR data file: só para um gravador de chips.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Chamado quando o operador muda o nível com UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → placa RC7, host RX ← placa RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // até o display ficar pronto (até 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // mostrar o valor do sensor
disp.loop(); // mensagens do display
delay(200);
}
Função
O que faz
setValue(id, v)
Valor de um número, barra, LED, chave…
setText(id, "…")
Texto Changeable (UTF-8 para Live text)
page(PAGE_…)
Trocar de page
show(id) / hide(id)
Mostrar / esconder um widget
setColor(id, c) / setBackground(id, c)
Cor (RGB565)
getValue(id) / readText(id, buf, n)
Ler um valor / texto do display
brightness(%) / beep(ms)
Luz de fundo, buzzer
onChange / onKey / onPage / onReboot
Um valor mudou, um botão da placa, a page mudou, o display reiniciou
Clique numa page da lista Pages e depois em Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: o mesmo no CLP.
📋 Register table (CSV): a lista de todos os registradores; abra no Excel para o programador do CLP.
Ajuste o baud do painel Device para o baud do Modbus e faça o Flash.
Ao selecionar um widget, seus registradores aparecem sob o Name: holding register 3 (40004), coil 3 (4).
Registrador
Endereço
Significado
Holding (4x)
0 … N-1
Valor do widget (posição na lista de widgets). Ao escrever, aparece no display.
Holding
1000
Page; escreva um ID de page para abri-la
Holding
1001 / 1002
Brilho 0–100 % / beep (ms)
Coil (0x)
0 … N-1
Mostrar (1) / esconder (0)
Discrete input (1x)
0 … N-1
Botão apertado (zera ao ler)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: apertado / segurado
Input (3x)
0 … N-1, 1000–1002
Valores (só leitura), page, número de widgets, versão
Funções 01, 02, 03, 04, 05, 06, 08, 15, 16. Valores de 16 bits com sinal. Adicionar ou remover widgets muda os endereços; entregue o novo CSV ao CLP.
Ligação RS-485
Módulo MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B do CLP (ou do USB-RS485)
Para o Flash é preciso o cabo USB-serial (TTL). Não ligue o TXD do USB-serial e o RO do MAX485 juntos direto no RC7: use um jumper, ou um resistor de 1 kΩ no TXD e um pull-up de 10 kΩ no RB4.
MCU flash: fontes em inglês, imagens pequenas. O modelo Lite.
SPI NOR flash: imagens grandes, animações, outros idiomas. Os modelos 4 / 8 / 16 (ajustado sozinho ao escolher o Board model).
A biblioteca de fontes já está na NOR de fábrica. No Flash só as imagens do design são enviadas.
13
Widget list, Problems
☰ Widgets: todos os widgets desta page. Clique num nome para selecioná-lo. Para selecionar um que está embaixo, desmarque o de cima.Problems: com um erro, o Flash não acontece. Clique nele para selecionar o widget.
14
Placa, pinos
Parte
Pino do PIC
Nota
Host UART TX / RX
RC6 / RC7
115200 8N1 (no Modbus: o baud do Editor)
Host I2C SCL / SDA
RC3 / RC4
Endereço 0x3C, pull-ups de 4.7 kΩ
BUSY
RB4
HIGH = desenhando. No Modbus: DE/RE do RS-485.
INT
RC0
LOW = há mensagem para o host (I2C / SPI)
Botões MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Botão de pressão (para GND) ou TTP223
CS do painel de toque
RA0
Modelos T (XPT2046)
CS da NOR flash
RA5
Modelos 4 / 8 / 16
PWM da luz de fundo, buzzer
RA6, RA7
Nos modelos que têm
LED de status
RB5
Pisca a cada 0.5 s em funcionamento
Configurações do display: passo 3 do tutorial. Faça o Flash após cada mudança.
15
Self-test
Depois de conectar, 🔧 Self-test no painel Device. Funciona com qualquer design gravado.
Cores: faixas vermelha, verde, azul, branca, preta e cinza, com um quadrado amarelo em cima à esquerda. Se o quadrado estiver em outro canto, corrija Orientation / Mirror. START ou um toque: próximo.
Botões, toque: aperte os quatro botões; cada caixa fica verde. Com toque, um ponto. Se um botão não funciona, START duas vezes.
Componentes: NOR, biblioteca de fontes, EEPROM: PASS / FAIL. Teste do buzzer e da luz de fundo. START: volta à tela normal.
16
Solução de problemas
Problema
O que fazer
Display todo branco
Verifique os fios DC, CS, RST do display e a alimentação de 3.3 V.
Espelhado / de cabeça para baixo
Display, Mirror, Orientation (passo 3 do tutorial). O quadrado amarelo do self-test deve ficar em cima à esquerda.
Cores erradas
Vermelho sai azul: Swap red/blue. Branco sai preto: Invert colours.
Botões sempre apertados
"Buttons on the board": botões de pressão = "Push buttons to GND", pads de toque = "TTP223".
O toque cai no lugar errado
Touch calibration → Calibrate…: toque as quatro marcas + do display, uma por uma.
Flash falha / porta ocupada
Desconecte e faça o Flash. "Waiting for bootloader": desligue e ligue a placa.
Não conecta
TX / RX invertidos? (TXD do adaptador → RC7). Baud 115200 (num design Modbus, o baud do Modbus).
O texto sai "????"
Corrija o Language do widget. Texto ao vivo em outros idiomas precisa de modelo com NOR.
Modbus não responde
Mesmo endereço, baud, paridade? Inverta A / B. Após trocar de page, timeout do CLP de 3 s.
Um erro em Problems
Clique no erro e corrija esse widget. Com erro, o Flash não acontece.
PixPIO 2.8" smart display · Manuel d'utilisation
Manuel d'utilisation PixPIO
Dessinez les écrans, envoyez-les à l'afficheur en un clic. Utilisable depuis n'importe quel microcontrôleur (Arduino, PIC, STM32…), depuis un automate en Modbus ou directement depuis le PC. Il fonctionne aussi seul, avec une simple alimentation.
Les cadres rouges des captures montrent les réglages / boutons utilisés à cette étape.
Un design comme celui du tutoriel sur l'afficheur : sans hôte, uniquement des Actions.
1
Qu'est-ce que PixPIO
PixPIO est une carte d'affichage couleur de 2.8" (320×240) avec son propre processeur (PIC18F27Q84). Écrans, boutons, barres, jauges et images sont dessinés sur le PC dans le PixPIO Editor, et l'afficheur les dessine lui-même. L'hôte (un MCU ou un automate) n'envoie que de courts messages comme « level = 80 ».
LiteSans NOR, sans tactile. Polices anglaises.
4 / 4T4 Mo de NOR (toutes les polices et langues). T = tactile.
8 / 8T8 Mo de NOR. Plus d'images, d'animations.
16 / 16T16 Mo de NOR. Grandes images, nombreuses langues.
La carte a 4 boutons : MENUUPDOWNSTART (boutons-poussoirs ou pastilles tactiles TTP223). Certains modèles ont aussi le réglage de luminosité et un buzzer.
Pourquoi PixPIO
Édition en directBranchez l’USB : chaque modification dans l’Editor s’affiche aussitôt. Pas de carte SD, pas de long transfert.
Dans VS Code, l'extension PICPIO : Extensions → « … » → Install from VSIX… → le fichier picpio-x.y.z.vsix fourni avec la carte.
Redémarrez VS Code. Dans le menu PICPIO (ou Ctrl+Shift+P → « PixPIO »), choisissez PixPIO. L'Editor s'ouvre dans le navigateur.
Branchez le câble USB-série (CH340) au PC. Device Manager → Ports doit afficher par exemple USB-SERIAL CH340 (COM3).
L'Editor n'a pas besoin d'internet. Il parle à l'afficheur via un « bridge » lancé par VS Code : gardez VS Code ouvert pendant que vous utilisez l'Editor.
3
L'Editor
À la première ouverture, l'Editor montre un projet d'exemple (le bouton Example de la barre le ramène toujours ; 8 pages, presque tous les widgets).
Le PixPIO Editor avec le projet d'exemple.
Zone
Où
Rôle
Toolbar
En haut
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
En haut à gauche
Les écrans. + nouvelle page, ⧉ copier, − supprimer. « start » = celle affichée en premier.
Add widget
À gauche
Un clic ajoute le widget à l'écran.
Preview
Au centre
Tel que l'afficheur le montrera. Faites glisser pour déplacer ; tirez les carrés bleus pour redimensionner.
Properties
À droite
Les réglages du widget sélectionné. Un clic sur une page de la liste montre les réglages de la page et de tout le projet. ? = explication de chaque réglage.
Problems
En bas à gauche
Erreurs et avertissements du design.
Device
En bas à droite
Port COM, Connect, Mirror, Storage, Self-test, Touch, commandes depuis le PC (chapitre 6).
Raccourcis : ←→↑↓ 1 px (Shift 10 px), Ctrl+D copier, Del supprimer, Ctrl+Z / Y annuler / rétablir.
4
Tutoriel : Water Tank (à partir de zéro)
Un écran de 2 pages qui affiche le niveau d'une cuve. UP / DOWN changent le niveau et la barre suit. À 100 il affiche « TANK FULL », à 0 « TANK EMPTY ». MENU ouvre une page de réglages. Pas d'hôte nécessaire. Environ 15 minutes.
ÉTAPE 1
Un nouveau projet
New dans la barre. Vous obtenez un écran vide (page « main »).
ÉTAPE 2
Board model
À droite, sous Screen · whole project, réglez Board model sur le modèle indiqué sur l'étiquette de la carte (ici PixPIO 4T).
Cela règle tout seul l'afficheur, le tactile, les boutons, la luminosité, le buzzer et la NOR. L'Editor s'en souvient.
ÉTAPE 3
Display (seulement si nécessaire)
Seulement si l'image est tournée ou les couleurs fausses :
Display : le module (variantes ILI9341)
Buttons on the board : boutons-poussoirs / TTP223 / aucun
Swap red/blue, Mirror, Orientation
ÉTAPE 4
Nommer la page
En haut à droite, Name : home. Dans le code de l'hôte, c'est PAGE_HOME.
ÉTAPE 5
Une deuxième page
Le + de Pages. Nommez la nouvelle page settings. Puis cliquez sur home dans la liste pour revenir.
ÉTAPE 6
La barre du haut (Rectangle)
Rectangle dans Add widget. x, y, width, height : 0, 0, 320, 30 (ou tracez à la souris). Sa couleur dans Colours.
ÉTAPE 7
Titre (Label)
Label : Name title, Text WATER TANK, position 8, 7, 304, 16. Font, Size et Align sont sous Text.
ÉTAPE 8
Niveau (Number)
Number : Name level, position 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓ : conservé après une coupure de courant
ÉTAPE 9
Le changer avec les boutons de la carte
Keys (buttons) : Key +UP, Key −DOWN, Step 5. Maintenu appuyé, il continue de changer.
ÉTAPE 10
Barre de niveau
Bar : Name level_bar, position 140, 64, 170, 50, Min 0, Max 100, Style : Segments.
Jusqu'ici : titre, nombre, barre.
ÉTAPE 11
Messages cachés
Label : Name full_msg, Text TANK FULL, position 10, 120, 300, 20, Hidden ✓.
Un autre au même endroit : Name empty_msg, Text TANK EMPTY, Hidden ✓.
Les widgets cachés apparaissent en pointillés dans le preview ; sur l'afficheur, ils ne sont pas visibles au départ.
ÉTAPE 12
Actions : 5 actions sur le nombre
Cliquez sur level dans le preview. Actions (no code) → + Add action 5 fois :
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ supprime une ligne.
ÉTAPE 13
Bouton de réglages
Button : Name btn_settings, position 10, 200, 145, 34, CaptionMENU: Settings.
ÉTAPE 14
Changer de page quand on appuie sur le bouton
+ Add action : Pressed → Go to page → 0x02 · settings. Key : MENU : le MENU de la carte fait la même chose.
La page home est terminée.
ÉTAPE 15
Page de réglages : bouton Back, QR
settings dans Pages. Un Rectangle et un Label « SETTINGS » comme aux étapes 6 et 7.
Button : Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code : Text / link = votre site web, Border shape = Rounded.
La page de réglages est terminée.
ÉTAPE 16
Enregistrer
Save : un fichier .pixpio. Tant que « Unsaved changes » s'affiche, rien n'est enregistré. Ensuite, branchez la carte et faites le Flash (chapitre 5).
5
Brancher la carte, Flash
ÉTAPE 1
Câble USB-série
USB-série (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Seulement si la carte n'a pas sa propre alimentation
ÉTAPE 2
Connect
Dans Device : le port COM, baud 115200, Connect. Point vert = connecté. Pas de port dans la liste ? ↻.
ÉTAPE 3
⚡ Flash to display
⚡ Flash to display dans la barre.
Le design devient un firmware envoyé par le câble ; une fenêtre montre la progression. La première fois prend 1–2 minutes.
Quand « UPLOAD SUCCESSFUL » apparaît, l'afficheur démarre avec le nouvel écran.
Les images et autres langues (modèles avec NOR) partent vers la NOR par le même câble.
Pas besoin de carte SD. Pour chaque modification : modifiez dans l'Editor, puis Flash.
Le design du tutoriel sur l'afficheur : changez le niveau avec UP / DOWN, montez à 100 pour voir « TANK FULL », appuyez sur MENU pour la page de réglages.
6
Commander l'afficheur depuis le PC
Une fois connecté, vous pouvez essayer chaque widget depuis le PC, sans MCU hôte. Trois façons :
1. Commandes rapides (panneau Device)
Page + Show : ouvre cette page sur l'afficheur.
Choisissez un Widget, tapez une Value, Set value : un nombre, une barre, une LED, un interrupteur… change.
text + Set text : change un texte Changeable.
Hide / Show : masquer / afficher le widget.
Key + Press : comme si un bouton de la carte (MENU, UP…) était appuyé.
2. Commands for this widget
Pour tout widget sélectionné, le bas de ses propriétés contient Commands for this widget. Pour chaque commande :
Send : l'envoie tout de suite du PC à l'afficheur (il doit être connecté).
Copy : le code à coller dans le programme de l'hôte (pd_set_value(&disp, W_NUMBER, 253);).
Les octets verts : la trame à envoyer vous-même en UART / I2C / SPI (si vous programmez dans un autre langage).
Les commandes suivent les réglages quand vous les modifiez. Les commandes de chaque widget sont au chapitre 7.
3. Mirror, Touch
Mirror ✓ : ce qui se passe sur l'afficheur (appuis, changements de valeur) se voit aussi en direct dans le preview.
☝ Touch : un clic dans le preview agit comme un doigt sur l'afficheur (curseur 👆, point jaune).
🔧 Self-test, ⬆ Storage : chapitres 15, 12.
7

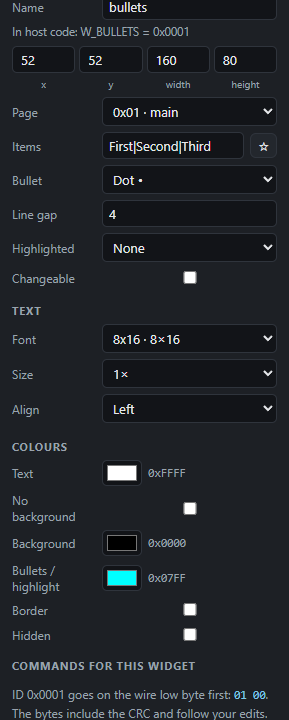

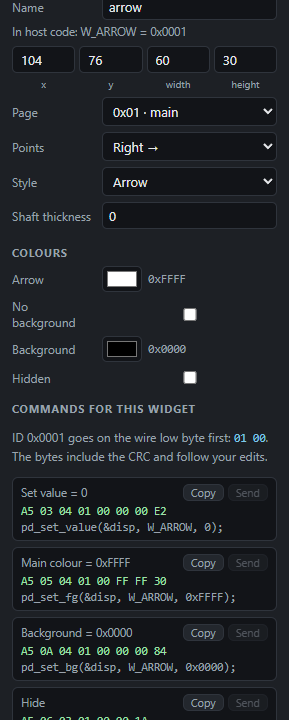

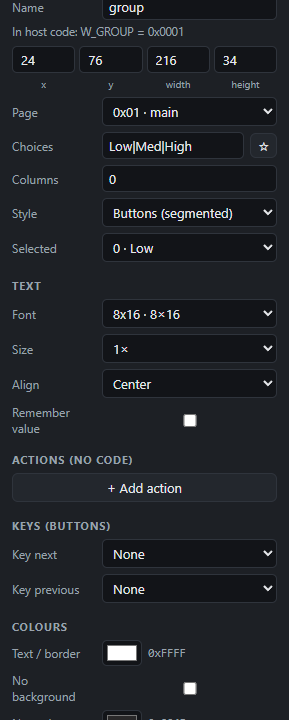

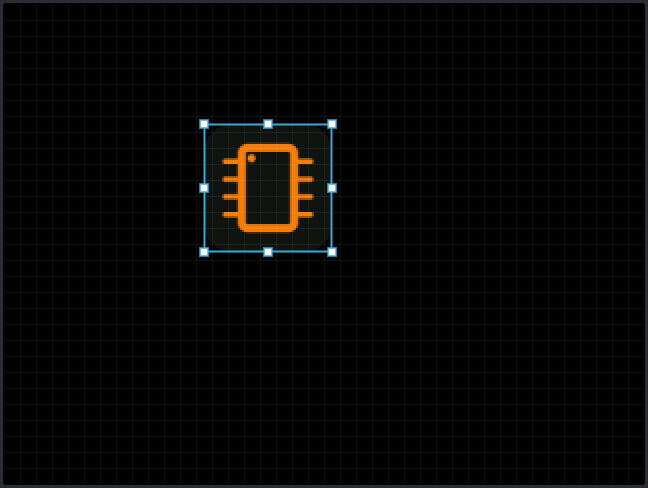

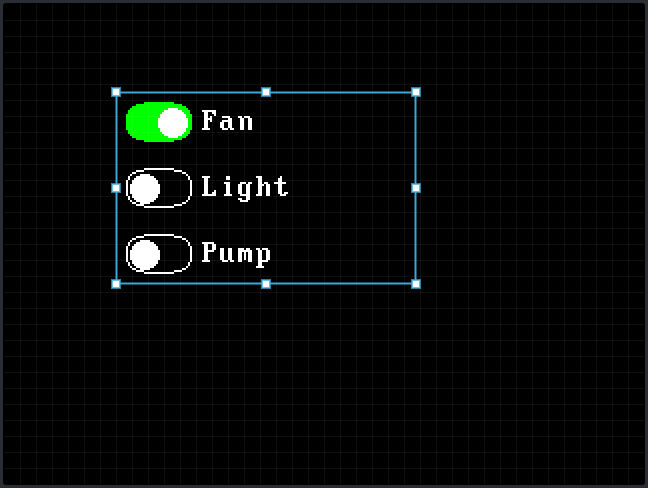

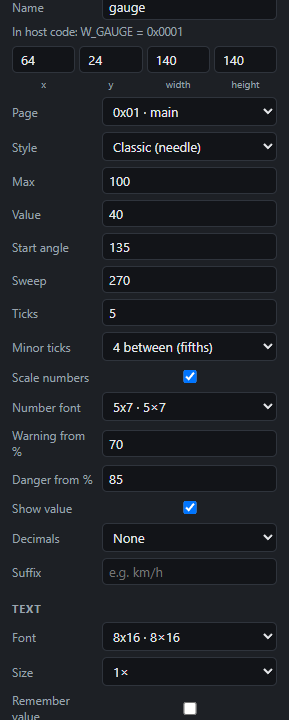

Chaque widget
Pour chaque widget : à quoi il sert, comment l'utiliser, quelle est sa valeur et le code de l'hôte. Trois images : Sur l'écran (le widget ajouté à un projet New), Réglages et Commands (Send depuis le PC / Copy du code). Les noms sont ceux de la liste Add widget.
Rectangle
Bandeaux, fonds, cartes. Peut se placer derrière d'autres widgets.
Utilisation
Colours : Background (remplissage), couleur Text / border.
Corner radius : coins arrondis. Border : un contour.
Plus bas dans la liste des widgets = derrière les autres (changez l'ordre avec ↑ ↓).
Keys suivant / précédent. Au toucher : la ligne du dessus ou du dessous.
Remember value.
Valeur
La ligne choisie (0, 1, 2…)
Code de l’hôte (Arduino)
disp.setValue(W_ROLLER, 3);
Sur l’écranRéglagesCommands : Send depuis le PC, Copy du code
Spinbox (− 12 +)
− nombre + : consigne, minuterie.
Utilisation
Min, Max, Step, Unit.
Touchez − / +, ou Keys + / −.
Remember value.
Valeur
Min…Max
Code de l’hôte (Arduino)
disp.setValue(W_SPINBOX, 60);
Sur l’écranRéglagesCommands : Send depuis le PC, Copy du code
QR code
À scanner avec un téléphone : site web, Wi-Fi, téléphone, lien du manuel.
Utilisation
Text / link : https://…, WIFI:T:WPA;S:nom;P:motdepasse;;, tel:….
Border shape, No background.
Une case plus grande se scanne plus facilement.
Valeur
—
Code de l’hôte (Arduino)
disp.show(W_QR);
Sur l’écranRéglagesCommands : Send depuis le PC, Copy du code
8
Actions : liste complète
Ce que l'afficheur fait tout seul quand il arrive quelque chose à un widget. Pas d'hôte nécessaire. Exemples : étapes 12 et 14 du tutoriel.
When (quand)
Quels widgets
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Les mêmes widgets
Do (quoi)
Cible / valeur
Go to page
Une page
Set value of
widget, valeur
Add to / Subtract from
widget, combien
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Modèles avec buzzer
Brightness (%)
Modèles avec réglage de luminosité
9
Langues
Placez un Message sur une page (Label, Text et Button fonctionnent pareil).
Language : Français · Deutsch · Español … (é è à ç ô œ), Русский, Ελληνικά, ou langues de l'Inde (hindi, tamoul, malayalam…).
La phrase dans Phrases (plusieurs : séparez par |).
Live text ✓ : l'hôte peut envoyer n'importe quelle phrase en UTF-8 ; l'afficheur dessine correctement les accents et lettres spéciales. En le cochant, le champ devient « Message » et « Changeable » est coché.
Le texte en direct dans une autre langue que l'anglais nécessite un modèle avec NOR (4, 8, 16). Les polices sont déjà dans la NOR en usine.
Texte en direct dans le preview.
Écrire en langues de l'Inde avec le clavier
Le clavier à l'écran peut écrire en malayalam, hindi, marathi, tamoul, gujarati, pendjabi ou bengali : on tape des lettres latines et la case les affiche dans l'alphabet de la langue (namaste → नमस्ते), comme la saisie phonétique d'un téléphone.
Ajoutez un Keyboard.
Language : choisissez la langue.
Si le clavier n'écrit encore dans aucun Input box (« Types into » = None), choisir une langue ajoute un Input box au-dessus du clavier, et le clavier écrit dedans.
Après le choix de la langue : un Input box au-dessus du clavier, « Types into » = cette case.
La langue est un réglage de cet Input box ; on peut aussi la changer en sélectionnant la case :
Kind : Indian language (typed in English).
Language : la langue.
Letter size : 16, 20, 24 px.
Les règles de saisie de la langue s'affichent dessous.
Max length : 24 lettres au plus. « Show typed text » ne sert que si le clavier couvre la case (clavier pop-up). Si la case est visible au-dessus du clavier, décochez-le, sinon le même texte apparaît dans deux cases.
Sur l'afficheur : santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Nécessite un modèle avec NOR (4T, 8T, 16T…). Quand l'hôte lit la case (readText), il reçoit les lettres latines tapées.
10
Depuis un MCU hôte (Arduino / C)
Barre Export ▾ :
Download pixpio_ui.h : un nom pour chaque widget et page (W_LEVEL, PAGE_SETTINGS…). Ajoutez-le au programme de l'hôte.
Write to project folder… : le firmware et l'en-tête de l'hôte ensemble.
NOR data file : uniquement pour un programmateur de puces.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Appelé quand l'opérateur change le niveau avec UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // TX hôte → RC7 carte, RX hôte ← RC6 carte
disp.beginSerial(Serial1); // I2C : disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // jusqu'à ce que l'afficheur soit prêt (5 s max)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // afficher la valeur du capteur
disp.loop(); // messages de l'afficheur
delay(200);
}
Fonction
Rôle
setValue(id, v)
Valeur d'un nombre, barre, LED, interrupteur…
setText(id, "…")
Texte Changeable (UTF-8 pour Live text)
page(PAGE_…)
Changer de page
show(id) / hide(id)
Afficher / masquer un widget
setColor(id, c) / setBackground(id, c)
Couleur (RGB565)
getValue(id) / readText(id, buf, n)
Lire une valeur / un texte de l'afficheur
brightness(%) / beep(ms)
Rétroéclairage, buzzer
onChange / onKey / onPage / onReboot
Une valeur a changé, un bouton de la carte, la page a changé, l'afficheur a redémarré
Cliquez sur une page de la liste Pages, puis Host link · whole project.
Host link : Modbus RTU slave.
Slave address (1–247), Baud, Parity : les mêmes dans l'automate.
📋 Register table (CSV) : la liste de tous les registres ; ouvrez-la dans Excel pour le programmeur de l'automate.
Réglez le baud du panneau Device sur celui du Modbus et faites le Flash.
Quand un widget est sélectionné, ses registres apparaissent sous son Name : holding register 3 (40004), coil 3 (4).
Registre
Adresse
Signification
Holding (4x)
0 … N-1
Valeur du widget (sa place dans la liste). L'écrire l'affiche.
Holding
1000
Page ; écrivez un ID de page pour l'ouvrir
Holding
1001 / 1002
Luminosité 0–100 % / bip (ms)
Coil (0x)
0 … N-1
Afficher (1) / masquer (0)
Discrete input (1x)
0 … N-1
Bouton appuyé (remis à zéro à la lecture)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START : appuyé / maintenu
Input (3x)
0 … N-1, 1000–1002
Valeurs (lecture seule), page, nombre de widgets, version
Fonctions 01, 02, 03, 04, 05, 06, 08, 15, 16. Valeurs sur 16 bits signés. Ajouter ou supprimer des widgets change les adresses ; donnez le nouveau CSV à l'automate.
Câblage RS-485
Module MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B de l'automate (ou de l'USB-RS485)
Le Flash nécessite le câble USB-série (TTL). Ne reliez pas directement ensemble à RC7 le TXD de l'USB-série et le RO du MAX485 : utilisez un cavalier, ou une résistance de 1 kΩ sur TXD et un pull-up de 10 kΩ sur RB4.
MCU flash : polices anglaises, petites images. Le modèle Lite.
SPI NOR flash : grandes images, animations, autres langues. Les modèles 4 / 8 / 16 (réglé tout seul en choisissant le Board model).
La bibliothèque de polices est déjà dans la NOR en usine. Au Flash, seules les images du design sont envoyées.
13
Widget list, Problems
☰ Widgets : tous les widgets de cette page. Cliquez sur un nom pour le sélectionner. Pour en sélectionner un dessous, décochez celui du dessus.Problems : avec une erreur, pas de Flash. Cliquez dessus pour sélectionner le widget.
14
Carte, broches
Élément
Broche PIC
Note
Host UART TX / RX
RC6 / RC7
115200 8N1 (en Modbus : le baud choisi dans l'Editor)
Host I2C SCL / SDA
RC3 / RC4
Adresse 0x3C, pull-ups de 4.7 kΩ
BUSY
RB4
HIGH = en train de dessiner. En Modbus : DE/RE du RS-485.
INT
RC0
LOW = un message pour l'hôte (I2C / SPI)
Boutons MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Bouton-poussoir (vers GND) ou TTP223
CS du panneau tactile
RA0
Modèles T (XPT2046)
CS de la NOR flash
RA5
Modèles 4 / 8 / 16
PWM du rétroéclairage, buzzer
RA6, RA7
Sur les modèles qui en ont
LED d'état
RB5
Clignote toutes les 0.5 s en fonctionnement
Réglages de l'afficheur : étape 3 du tutoriel. Faites le Flash après chaque modification.
15
Self-test
Une fois connecté, 🔧 Self-test dans le panneau Device. Il fonctionne quel que soit le design chargé.
Couleurs : bandes rouge, verte, bleue, blanche, noire et grise, avec un carré jaune en haut à gauche. Si le carré est dans un autre coin, corrigez Orientation / Mirror. START ou une touche : suivant.
Boutons, tactile : appuyez sur les quatre boutons ; chaque case devient verte. Avec le tactile, un point. Si un bouton ne marche pas, START deux fois.
Composants : NOR, bibliothèque de polices, EEPROM : PASS / FAIL. Test du buzzer et du rétroéclairage. START : retour à l'écran normal.
16
Dépannage
Problème
Que faire
L'afficheur est tout blanc
Vérifiez les fils DC, CS, RST de l'afficheur et l'alimentation 3.3 V.
En miroir / à l'envers
Display, Mirror, Orientation (étape 3 du tutoriel). Le carré jaune du self-test doit être en haut à gauche.
Couleurs fausses
Le rouge sort bleu : Swap red/blue. Le blanc sort noir : Invert colours.
Boutons toujours appuyés
« Buttons on the board » : boutons-poussoirs = « Push buttons to GND », pastilles tactiles = « TTP223 ».
Le toucher tombe au mauvais endroit
Touch calibration → Calibrate… : touchez une par une les quatre marques + de l'afficheur.
Échec du Flash / port occupé
Déconnectez, puis Flash. « Waiting for bootloader » : éteignez et rallumez la carte.
Ne se connecte pas
TX / RX inversés ? (TXD de l'adaptateur → RC7). Baud 115200 (pour un design Modbus, le baud Modbus).
Le texte affiche « ???? »
Corrigez le Language du widget. Le texte en direct dans d'autres langues nécessite un modèle avec NOR.
Pas de réponse Modbus
Même adresse, baud, parité ? Inversez A / B. Après un changement de page, timeout de l'automate à 3 s.
Une erreur dans Problems
Cliquez sur l'erreur et corrigez ce widget. Avec une erreur, pas de Flash.
PixPIO 2.8" Smart Display · Bedienungsanleitung
PixPIO Bedienungsanleitung
Bildschirme gestalten und mit einem Klick an das Display senden. Nutzbar von jedem Mikrocontroller (Arduino, PIC, STM32 …), von einer SPS über Modbus oder direkt vom PC. Es läuft auch allein, nur mit Stromversorgung.
Die roten Rahmen in den Screenshots zeigen die Einstellungen / Schaltflächen des jeweiligen Schritts.
Ein Design wie das Tutorial dieser Anleitung auf dem Display: ohne Host, nur mit Actions.
1
Was ist PixPIO
PixPIO ist eine 2.8"-Farbdisplay-Platine (320×240) mit eigenem Prozessor (PIC18F27Q84). Bildschirme, Tasten, Balken, Anzeigen und Bilder werden am PC im PixPIO Editor gestaltet, und das Display zeichnet sie selbst. Der Host (ein MCU oder eine SPS) sendet nur kurze Nachrichten wie „level = 80“.
LiteKein NOR, kein Touch. Englische Schriften.
4 / 4T4 MB NOR (alle Schriften und Sprachen). T = Touch.
8 / 8T8 MB NOR. Mehr Bilder, Animationen.
16 / 16T16 MB NOR. Große Bilder, viele Sprachen.
Die Platine hat 4 Tasten: MENUUPDOWNSTART (Drucktaster oder TTP223-Touchpads). Manche Modelle haben auch Helligkeitssteuerung und einen Summer.
Warum PixPIO
Live-BearbeitungUSB anstecken: jede Änderung im Editor erscheint sofort auf dem Display. Keine SD-Karte, kein langer Upload.
In VS Code die Erweiterung PICPIO: Extensions → „…“ → Install from VSIX… → die mitgelieferte picpio-x.y.z.vsix.
VS Code neu starten. Im PICPIO-Menü (oder Ctrl+Shift+P → „PixPIO“) PixPIO wählen. Der Editor öffnet sich im Browser.
Das USB-Seriell-Kabel (CH340) an den PC stecken. Unter Device Manager → Ports sollte etwa USB-SERIAL CH340 (COM3) erscheinen.
Der Editor braucht kein Internet. Er spricht mit dem Display über eine „Bridge“, die VS Code ausführt. Lassen Sie VS Code also geöffnet, während Sie den Editor benutzen.
3
Der Editor
Beim ersten Öffnen zeigt der Editor ein Beispielprojekt (die Schaltfläche Example holt es jederzeit zurück; 8 Pages, fast alle Widgets).
Der PixPIO Editor mit dem Beispielprojekt.
Bereich
Wo
Aufgabe
Toolbar
Oben
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, Zoom, Grid, Snap, ☰ Widgets
Pages
Oben links
Die Bildschirme. + neue Page, ⧉ kopieren, − entfernen. „start“ = die zuerst gezeigte.
Add widget
Links
Ein Klick fügt das Widget dem Bildschirm hinzu.
Preview
Mitte
So wie das Display es zeigt. Ziehen zum Verschieben; an den blauen Quadraten ziehen zum Ändern der Größe.
Properties
Rechts
Die Einstellungen des gewählten Widgets. Ein Klick auf eine Page in der Liste zeigt die Einstellungen der Page und des ganzen Projekts. ? = Erklärung jeder Einstellung.
Problems
Unten links
Fehler und Warnungen im Design.
Device
Unten rechts
COM-Port, Connect, Mirror, Storage, Self-test, Touch, Befehle vom PC (Kapitel 6).
Tastenkürzel: ←→↑↓ 1 px (Shift 10 px), Ctrl+D kopieren, Del löschen, Ctrl+Z / Y rückgängig / wiederholen.
4
Tutorial: Water Tank (von Grund auf)
Ein Bildschirm mit 2 Pages, der den Füllstand eines Tanks zeigt. UP / DOWN ändern den Füllstand, der Balken folgt. Bei 100 erscheint „TANK FULL“, bei 0 „TANK EMPTY“. MENU öffnet eine Einstellungs-Page. Kein Host nötig. Etwa 15 Minuten.
SCHRITT 1
Ein neues Projekt
New in der Toolbar. Sie erhalten einen leeren Bildschirm (Page „main“).
SCHRITT 2
Board model
Rechts unter Screen · whole project das Board model auf das Modell vom Etikett der Platine setzen (hier PixPIO 4T).
Das stellt Display, Touch, Tasten, Helligkeit, Summer und NOR automatisch ein. Der Editor merkt es sich.
SCHRITT 3
Display (nur bei Bedarf)
Nur wenn das Bild gedreht ist oder die Farben falsch sind:
Display: das Modul (ILI9341-Varianten)
Buttons on the board: Drucktaster / TTP223 / keine
Swap red/blue, Mirror, Orientation
SCHRITT 4
Page benennen
Oben rechts Name: home. Im Host-Code ist das PAGE_HOME.
SCHRITT 5
Eine zweite Page
Das + bei Pages. Die neue Page settings nennen. Dann in der Liste auf home klicken, um zurückzugehen.
SCHRITT 6
Die obere Leiste (Rectangle)
Rectangle in Add widget. x, y, width, height: 0, 0, 320, 30 (oder mit der Maus aufziehen). Die Farbe unter Colours.
SCHRITT 7
Titel (Label)
Label: Name title, Text WATER TANK, Position 8, 7, 304, 16. Font, Size und Align stehen unter Text.
SCHRITT 8
Füllstand (Number)
Number: Name level, Position 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: bleibt bei Stromausfall erhalten
Bar: Name level_bar, Position 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Bis jetzt: Titel, Zahl, Balken.
SCHRITT 11
Versteckte Meldungen
Label: Name full_msg, Text TANK FULL, Position 10, 120, 300, 20, Hidden ✓.
Noch eines an derselben Stelle: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Versteckte Widgets erscheinen in der Preview gepunktet; auf dem Display sind sie anfangs nicht sichtbar.
SCHRITT 12
Actions: 5 Aktionen an der Zahl
In der Preview auf level klicken. Actions (no code) → 5-mal + Add action:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ entfernt eine Zeile.
SCHRITT 13
Einstellungs-Taste
Button: Name btn_settings, Position 10, 200, 145, 34, CaptionMENU: Settings.
SCHRITT 14
Page wechseln, wenn die Taste gedrückt wird
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: die MENU-Taste der Platine macht dasselbe.
Die Page home ist fertig.
SCHRITT 15
Einstellungs-Page: Back-Taste, QR
settings in Pages. Ein Rectangle und ein Label „SETTINGS“ wie in Schritt 6 und 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = Ihre Website, Border shape = Rounded.
Die Einstellungs-Page ist fertig.
SCHRITT 16
Speichern
Save: eine .pixpio-Datei. Solange „Unsaved changes“ angezeigt wird, ist nichts gespeichert. Danach die Platine anschließen und flashen (Kapitel 5).
5
Platine anschließen, Flash
SCHRITT 1
USB-Seriell-Kabel
USB-Seriell (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Nur wenn die Platine keine eigene Versorgung hat
SCHRITT 2
Connect
In Device: COM-Port, Baud 115200, Connect. Grüner Punkt = verbunden. Kein Port in der Liste? ↻.
SCHRITT 3
⚡ Flash to display
⚡ Flash to display in der Toolbar.
Das Design wird zu Firmware und über das Kabel gesendet; ein Fenster zeigt den Fortschritt. Beim ersten Mal 1–2 Minuten.
Bei „UPLOAD SUCCESSFUL“ startet das Display mit dem neuen Bildschirm.
Bilder und andere Sprachen (Modelle mit NOR) gehen über dasselbe Kabel in den NOR.
Keine SD-Karte nötig. Für jede Änderung: im Editor ändern, Flash.
Das Tutorial-Design auf dem Display: Füllstand mit UP / DOWN ändern, auf 100 bringen für „TANK FULL“, MENU drücken für die Einstellungs-Page.
6
Das Display vom PC steuern
Nach dem Verbinden können Sie jedes Widget vom PC aus testen, ohne Host-MCU. Drei Wege:
1. Schnellbefehle (Device-Bereich)
Page + Show: öffnet diese Page auf dem Display.
Widget wählen, Value eingeben, Set value: eine Zahl, ein Balken, eine LED, ein Schalter … ändert sich.
text + Set text: ändert einen Changeable-Text.
Hide / Show: Widget aus- / einblenden.
Key + Press: als würde eine Taste der Platine (MENU, UP …) gedrückt.
2. Commands for this widget
Bei jedem gewählten Widget steht ganz unten in den Eigenschaften Commands for this widget. Für jeden Befehl:
Send: sendet ihn sofort vom PC an das Display (muss verbunden sein).
Copy: der Code zum Einfügen ins Host-Programm (pd_set_value(&disp, W_NUMBER, 253);).
Die grünen Bytes: der Rahmen, den Sie selbst über UART / I2C / SPI senden (bei Programmierung in einer anderen Sprache).
Die Befehle passen sich an, wenn Sie Einstellungen ändern. Die Befehle jedes Widgets stehen in Kapitel 7.
3. Mirror, Touch
Mirror ✓: was auf dem Display passiert (Tastendrücke, Wertänderungen), ist live auch in der Preview zu sehen.
☝ Touch: ein Klick in die Preview wirkt wie ein Finger auf dem Display (👆-Cursor, gelber Punkt).
🔧 Self-test, ⬆ Storage: Kapitel 15, 12.
7
Jedes Widget
Für jedes Widget: wofür, wie man es benutzt, was sein Wert ist, Host-Code. Drei Bilder: Auf dem Display (das Widget in einem New-Projekt), Einstellungen, Commands (Send vom PC / Code Copy). Die Namen sind dieselben wie in der Liste Add widget.
Rectangle
Kopfleisten, Hintergründe, Karten. Kann hinter anderen Widgets liegen.
So wird es benutzt
Colours: Background (Füllung), Farbe Text / border.
Corner radius: runde Ecken. Border: ein Rand.
Weiter unten in der Widget-Liste = hinter anderen (Reihenfolge mit ↑ ↓ ändern).
Keys weiter / zurück. Per Touch: die Zeile darüber oder darunter antippen.
Remember value.
Wert
Die gewählte Zeile (0, 1, 2 …)
Host-Code (Arduino)
disp.setValue(W_ROLLER, 3);
Auf dem DisplayEinstellungenCommands: Send vom PC, Code Copy
Spinbox (− 12 +)
− Zahl + : Sollwert, Timer.
So wird es benutzt
Min, Max, Step, Unit.
− / + antippen, oder Keys + / −.
Remember value.
Wert
Min…Max
Host-Code (Arduino)
disp.setValue(W_SPINBOX, 60);
Auf dem DisplayEinstellungenCommands: Send vom PC, Code Copy
QR code
Zum Scannen mit dem Handy: Website, WLAN, Telefon, Link zur Anleitung.
So wird es benutzt
Text / link: https://…, WIFI:T:WPA;S:Name;P:Passwort;;, tel:….
Border shape, No background.
Ein größeres Feld lässt sich leichter scannen.
Wert
—
Host-Code (Arduino)
disp.show(W_QR);
Auf dem DisplayEinstellungenCommands: Send vom PC, Code Copy
8
Actions: vollständige Liste
Was das Display selbst tut, wenn bei einem Widget etwas passiert. Kein Host nötig. Beispiele: Tutorial-Schritte 12, 14.
When (wann)
Welche Widgets
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Dieselben Widgets
Do (was)
Ziel / Wert
Go to page
Eine Page
Set value of
Widget, Wert
Add to / Subtract from
Widget, wie viel
Copy my value to
Widget
Show / Hide / Show / hide
Widget
Beep (ms)
Modelle mit Summer
Brightness (%)
Modelle mit Helligkeitssteuerung
9
Sprachen
Ein Message auf eine Page setzen (Label, Text und Button funktionieren genauso).
Language: Français · Deutsch · Español … (ä ö ü ß é ñ), Русский, Ελληνικά oder indische Sprachen (Hindi, Tamil, Malayalam …).
Den Satz in Phrases (mehrere: mit | trennen).
Live text ✓: der Host kann jeden Satz als UTF-8 senden; das Display zeichnet Umlaute und Sonderzeichen korrekt. Beim Ankreuzen wird das Feld zu „Message“ und „Changeable“ wird angekreuzt.
Live-Text in anderen Sprachen als Englisch braucht ein Modell mit NOR (4, 8, 16). Die Schriften sind ab Werk im NOR.
Live-Text in der Preview.
Indische Sprachen auf der Tastatur schreiben
Die Bildschirmtastatur kann Malayalam, Hindi, Marathi, Tamil, Gujarati, Punjabi oder Bengali schreiben: man tippt lateinische Buchstaben, das Feld zeigt sie in der Schrift der Sprache (namaste → नमस्ते), wie die phonetische Eingabe am Handy.
Ein Keyboard hinzufügen.
Language: Sprache wählen.
Schreibt die Tastatur noch in keine Input box („Types into“ = None), fügt die Wahl einer Sprache eine Input box über der Tastatur hinzu, und die Tastatur schreibt hinein.
Nach der Sprachwahl: eine Input box über der Tastatur, „Types into“ = diese Box.
Die Sprache ist eine Einstellung dieser Input box; man kann sie auch durch Auswahl der Box ändern:
Kind: Indian language (typed in English).
Language: die Sprache.
Letter size: 16, 20, 24 px.
Darunter stehen die Eingaberegeln der Sprache.
Max length höchstens 24 Buchstaben. „Show typed text“ ist nur nötig, wenn die Tastatur die Box verdeckt (Pop-up-Tastatur). Ist die Box über der Tastatur sichtbar, das Häkchen entfernen, sonst erscheint derselbe Text in zwei Boxen.
Auf dem Display: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Braucht ein Modell mit NOR (4T, 8T, 16T …). Liest der Host die Box (readText), erhält er die getippten lateinischen Buchstaben.
10
Von einem Host-MCU (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: ein Name für jedes Widget und jede Page (W_LEVEL, PAGE_SETTINGS …). Ins Host-Programm einbinden.
Write to project folder…: Firmware und Host-Header zusammen.
NOR data file: nur für ein Chip-Programmiergerät.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Wird aufgerufen, wenn der Bediener den Füllstand mit UP / DOWN ändert
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // Host-TX → Platine RC7, Host-RX ← Platine RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // bis das Display bereit ist (max. 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // Sensorwert anzeigen
disp.loop(); // Nachrichten vom Display
delay(200);
}
Funktion
Aufgabe
setValue(id, v)
Wert einer Zahl, eines Balkens, einer LED, eines Schalters …
setText(id, "…")
Changeable-Text (UTF-8 bei Live text)
page(PAGE_…)
Page wechseln
show(id) / hide(id)
Widget ein- / ausblenden
setColor(id, c) / setBackground(id, c)
Farbe (RGB565)
getValue(id) / readText(id, buf, n)
Wert / Text vom Display lesen
brightness(%) / beep(ms)
Hintergrundbeleuchtung, Summer
onChange / onKey / onPage / onReboot
Wert geändert, Taste der Platine, Page gewechselt, Display neu gestartet
In der Pages-Liste eine Page anklicken, dann Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: in der SPS gleich einstellen.
📋 Register table (CSV): Liste aller Register; in Excel öffnen für den SPS-Programmierer.
Baud im Device-Bereich auf die Modbus-Baudrate setzen und flashen.
Bei gewähltem Widget stehen seine Register unter dem Namen: holding register 3 (40004), coil 3 (4).
Register
Adresse
Bedeutung
Holding (4x)
0 … N-1
Widget-Wert (Platz in der Widget-Liste). Schreiben zeigt ihn auf dem Display.
Holding
1000
Page; eine Page-ID schreiben öffnet sie
Holding
1001 / 1002
Helligkeit 0–100 % / Piepton (ms)
Coil (0x)
0 … N-1
Einblenden (1) / ausblenden (0)
Discrete input (1x)
0 … N-1
Taste gedrückt (wird beim Lesen gelöscht)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: gedrückt / gehalten
Input (3x)
0 … N-1, 1000–1002
Werte (nur lesen), Page, Anzahl Widgets, Version
Funktionen 01, 02, 03, 04, 05, 06, 08, 15, 16. Werte 16 Bit mit Vorzeichen. Hinzufügen oder Entfernen von Widgets ändert die Adressen; der SPS die neue CSV geben.
RS-485-Verdrahtung
MAX485-Modul
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B der SPS (oder des USB-RS485)
Zum Flashen braucht man das USB-Seriell-Kabel (TTL). USB-Seriell-TXD und MAX485-RO nicht direkt gemeinsam an RC7 anschließen: einen Jumper verwenden, oder 1 kΩ in TXD und 10 kΩ Pull-up an RB4.
MCU flash: englische Schriften, kleine Bilder. Das Modell Lite.
SPI NOR flash: große Bilder, Animationen, andere Sprachen. Die Modelle 4 / 8 / 16 (wird mit dem Board model automatisch gesetzt).
Die Schriftbibliothek ist ab Werk im NOR. Beim Flashen werden nur die Bilder des Designs gesendet.
13
Widget list, Problems
☰ Widgets: alle Widgets dieser Page. Klick auf einen Namen wählt es aus. Um eines darunter zu wählen, beim oberen das Häkchen entfernen.Problems: mit einem Fehler wird nicht geflasht. Ein Klick wählt das betroffene Widget aus.
14
Platine, Pins
Teil
PIC-Pin
Hinweis
Host UART TX / RX
RC6 / RC7
115200 8N1 (bei Modbus: die Baudrate aus dem Editor)
Host I2C SCL / SDA
RC3 / RC4
Adresse 0x3C, 4.7-kΩ-Pull-ups
BUSY
RB4
HIGH = zeichnet. Bei Modbus: DE/RE des RS-485.
INT
RC0
LOW = Nachricht für den Host (I2C / SPI)
Tasten MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Drucktaster (nach GND) oder TTP223
Touchpanel CS
RA0
T-Modelle (XPT2046)
NOR-Flash CS
RA5
Modelle 4 / 8 / 16
Hintergrundbeleuchtung PWM, Summer
RA6, RA7
Bei Modellen, die sie haben
Status-LED
RB5
Blinkt im Betrieb alle 0.5 s
Display-Einstellungen: Tutorial-Schritt 3. Nach jeder Änderung flashen.
15
Self-test
Nach dem Verbinden 🔧 Self-test im Device-Bereich. Funktioniert mit jedem geflashten Design.
Farben: rote, grüne, blaue, weiße, schwarze und graue Streifen, mit einem gelben Quadrat oben links. Liegt das Quadrat in einer anderen Ecke, Orientation / Mirror korrigieren. START oder Antippen: weiter.
Tasten, Touch: alle vier Tasten drücken; jedes Feld wird grün. Mit Touch ein Punkt. Funktioniert eine Taste nicht, START zweimal.
Bauteile: NOR, Schriftbibliothek, EEPROM: PASS / FAIL. Test von Summer und Hintergrundbeleuchtung. START: zurück zum normalen Bildschirm.
16
Fehlersuche
Problem
Was tun
Display ganz weiß
DC-, CS-, RST-Leitungen des Displays und die 3.3-V-Versorgung prüfen.
Gespiegelt / kopfüber
Display, Mirror, Orientation (Tutorial-Schritt 3). Das gelbe Quadrat im Self-test muss oben links sein.
„Buttons on the board“: Drucktaster = „Push buttons to GND“, Touchpads = „TTP223“.
Touch an der falschen Stelle
Touch calibration → Calibrate…: die vier +-Zeichen auf dem Display nacheinander antippen.
Flash schlägt fehl / Port belegt
Trennen, dann flashen. „Waiting for bootloader“: Platine aus- und einschalten.
Keine Verbindung
TX / RX vertauscht? (Adapter-TXD → RC7). Baud 115200 (bei einem Modbus-Design die Modbus-Baudrate).
Text zeigt „????“
Language des Widgets korrigieren. Live-Text in anderen Sprachen braucht ein Modell mit NOR.
Keine Modbus-Antwort
Gleiche Adresse, Baud, Parität? A / B tauschen. Nach Page-Wechsel SPS-Timeout 3 s.
Ein Fehler in Problems
Auf den Fehler klicken und das Widget korrigieren. Mit Fehler wird nicht geflasht.
PixPIO 2.8" smart display · Manuale d'uso
Manuale d'uso PixPIO
Progetta le schermate e inviale al display con un clic. Si usa da qualsiasi microcontrollore (Arduino, PIC, STM32…), da un PLC via Modbus o direttamente dal PC. Funziona anche da solo, con la sola alimentazione.
I riquadri rossi nelle schermate sono le impostazioni / i pulsanti usati in quel passo.
Un progetto come il tutorial di questo manuale sul display: niente host, solo Actions.
1
Cos'è PixPIO
PixPIO è una scheda display a colori da 2.8" (320×240) con un proprio processore (PIC18F27Q84). Schermate, pulsanti, barre, indicatori e immagini si progettano sul PC con il PixPIO Editor, e il display li disegna da solo. L'host (un MCU o un PLC) invia solo brevi messaggi come "level = 80".
LiteSenza NOR, senza touch. Font inglesi.
4 / 4T4 MB di NOR (tutti i font e le lingue). T = touch.
8 / 8T8 MB di NOR. Più immagini, animazioni.
16 / 16T16 MB di NOR. Immagini grandi, molte lingue.
La scheda ha 4 pulsanti: MENUUPDOWNSTART (pulsanti o pad touch TTP223). Alcuni modelli hanno anche regolazione della luminosità e cicalino.
Perché PixPIO
Modifica dal vivoCollega l’USB: ogni modifica nell’Editor appare subito sul display. Niente scheda SD, niente lunghi caricamenti.
30 widget prontiIndicatori, grafici, tastiere, QR code, animazioni: trascina e fatto.
Qualsiasi hostUART, I2C o SPI. Provato con PIC, Arduino, ESP32, STM32. O senza host.
La tua linguaMolte lingue sullo schermo, con digitazione fonetica per le lingue indiane.
Strumenti gratuitiPixPIO Editor e PICPIO per VS Code sono gratuiti.
In VS Code, l'estensione PICPIO: Extensions → "…" → Install from VSIX… → il file picpio-x.y.z.vsix fornito con la scheda.
Riavvia VS Code. Nel menu PICPIO (o Ctrl+Shift+P → "PixPIO") scegli PixPIO. L'Editor si apre nel browser.
Collega il cavo USB-seriale (CH340) al PC. In Device Manager → Ports deve comparire qualcosa come USB-SERIAL CH340 (COM3).
L'Editor non ha bisogno di internet. Comunica con il display tramite un "bridge" avviato da VS Code, quindi tieni VS Code aperto mentre usi l'Editor.
3
L'Editor
Alla prima apertura l'Editor mostra un progetto di esempio (il pulsante Example della barra lo riporta sempre; 8 page, quasi tutti i widget).
Il PixPIO Editor con il progetto di esempio.
Parte
Dove
Funzione
Toolbar
In alto
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
In alto a sinistra
Le schermate. + nuova page, ⧉ copia, − elimina. "start" = quella mostrata per prima.
Add widget
Sinistra
Un clic aggiunge il widget alla schermata.
Preview
Centro
Come lo mostrerà il display. Trascina per spostare; tira i quadratini blu per ridimensionare.
Properties
Destra
Le impostazioni del widget selezionato. Clic su una page nell'elenco per le impostazioni della page e di tutto il progetto. ? = spiegazione di ogni impostazione.
Problems
In basso a sinistra
Errori e avvisi del progetto.
Device
In basso a destra
Porta COM, Connect, Mirror, Storage, Self-test, Touch, comandi dal PC (capitolo 6).
Scorciatoie: ←→↑↓ 1 px (Shift 10 px), Ctrl+D copia, Del elimina, Ctrl+Z / Y annulla / ripeti.
4
Tutorial: Water Tank (da zero)
Una schermata di 2 page che mostra il livello di un serbatoio. UP / DOWN cambiano il livello e la barra lo segue. A 100 mostra "TANK FULL", a 0 "TANK EMPTY". MENU apre una page di impostazioni. Nessun host necessario. Circa 15 minuti.
PASSO 1
Un nuovo progetto
New nella barra. Ottieni una schermata vuota (page "main").
PASSO 2
Board model
A destra, in Screen · whole project, imposta Board model sul modello indicato sull'etichetta della scheda (qui PixPIO 4T).
Questo imposta da solo display, touch, pulsanti, luminosità, cicalino e NOR. L'Editor lo ricorda.
PASSO 3
Display (solo se serve)
Solo se l'immagine è ruotata o i colori sono sbagliati:
Display: il modulo (varianti ILI9341)
Buttons on the board: pulsanti / TTP223 / nessuno
Swap red/blue, Mirror, Orientation
PASSO 4
Nome della page
In alto a destra, Name: home. Nel codice dell'host è PAGE_HOME.
PASSO 5
Una seconda page
Il + di Pages. Chiama la nuova page settings. Poi clicca home nell'elenco per tornare.
PASSO 6
La barra in alto (Rectangle)
Rectangle in Add widget. x, y, width, height: 0, 0, 320, 30 (o trascina col mouse). Il colore in Colours.
PASSO 7
Titolo (Label)
Label: Name title, Text WATER TANK, posizione 8, 7, 304, 16. Font, Size e Align sono in Text.
PASSO 8
Livello (Number)
Number: Name level, posizione 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: resta anche dopo un'interruzione di corrente
Bar: Name level_bar, posizione 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Finora: titolo, numero, barra.
PASSO 11
Messaggi nascosti
Label: Name full_msg, Text TANK FULL, posizione 10, 120, 300, 20, Hidden ✓.
Un altro nello stesso punto: Name empty_msg, Text TANK EMPTY, Hidden ✓.
I widget nascosti appaiono tratteggiati nella preview; sul display all'inizio non si vedono.
PASSO 12
Actions: 5 azioni sul numero
Clicca level nella preview. Actions (no code) → + Add action 5 volte:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ elimina una riga.
PASSO 13
Pulsante impostazioni
Button: Name btn_settings, posizione 10, 200, 145, 34, CaptionMENU: Settings.
PASSO 14
Cambiare page alla pressione del pulsante
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: il MENU della scheda fa lo stesso.
La page home è pronta.
PASSO 15
Page impostazioni: pulsante Back, QR
settings in Pages. Un Rectangle e un Label "SETTINGS" come nei passi 6 e 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = il tuo sito web, Border shape = Rounded.
La page impostazioni è pronta.
PASSO 16
Salvare
Save: un file .pixpio. Finché compare "Unsaved changes", non è salvato. Poi collega la scheda e fai il Flash (capitolo 5).
5
Collegare la scheda, Flash
PASSO 1
Cavo USB-seriale
USB-seriale (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Solo se la scheda non ha alimentazione propria
PASSO 2
Connect
In Device: la porta COM, baud 115200, Connect. Punto verde = collegato. La porta non compare? ↻.
PASSO 3
⚡ Flash to display
⚡ Flash to display nella barra.
Il progetto diventa firmware e viene inviato via cavo; una finestra mostra l'avanzamento. La prima volta servono 1–2 minuti.
Quando compare "UPLOAD SUCCESSFUL", il display parte con la nuova schermata.
Immagini e altre lingue (modelli con NOR) vanno nella NOR con lo stesso cavo.
Nessuna scheda SD necessaria. Per ogni modifica: modifica nell'Editor, poi Flash.
Il progetto del tutorial sul display: cambia il livello con UP / DOWN, portalo a 100 per vedere "TANK FULL", premi MENU per la page impostazioni.
6
Controllare il display dal PC
Una volta collegato, puoi provare ogni widget dal PC, senza MCU host. Tre modi:
1. Comandi rapidi (pannello Device)
Page + Show: apre quella page sul display.
Scegli un Widget, scrivi un Value, Set value: cambia un numero, una barra, un LED, un interruttore…
text + Set text: cambia un testo Changeable.
Hide / Show: nascondi / mostra il widget.
Key + Press: come se fosse premuto un pulsante della scheda (MENU, UP…).
2. Commands for this widget
Per qualsiasi widget selezionato, in fondo alle proprietà c'è Commands for this widget. Per ogni comando:
Send: lo invia subito dal PC al display (deve essere collegato).
Copy: il codice da incollare nel programma dell'host (pd_set_value(&disp, W_NUMBER, 253);).
I byte verdi: il frame da inviare tu stesso via UART / I2C / SPI (se programmi in un altro linguaggio).
I comandi seguono le impostazioni quando le cambi. I comandi di ogni widget sono nel capitolo 7.
3. Mirror, Touch
Mirror ✓: ciò che succede sul display (pressioni, cambi di valore) si vede anche nella preview in tempo reale.
☝ Touch: un clic nella preview equivale a un dito sul display (cursore 👆, punto giallo).
🔧 Self-test, ⬆ Storage: capitoli 15, 12.
7
Ogni widget
Per ogni widget: a cosa serve, come si usa, qual è il suo valore, codice dell'host. Tre immagini: Sul display (il widget in un progetto New), Impostazioni, Commands (Send dal PC / Copy del codice). I nomi sono quelli dell'elenco Add widget.
Rectangle
Barre di intestazione, sfondi, schede. Può stare dietro ad altri widget.
Come si usa
Colours: Background (riempimento), colore Text / border.
Corner radius: angoli arrotondati. Border: un bordo.
Più in basso nell'elenco dei widget = dietro agli altri (cambia l'ordine con ↑ ↓).
Keys avanti / indietro. Al tocco: la riga sopra o sotto.
Remember value.
Valore
La riga scelta (0, 1, 2…)
Codice host (Arduino)
disp.setValue(W_ROLLER, 3);
Sul displayImpostazioniCommands: Send dal PC, Copy del codice
Spinbox (− 12 +)
− numero + : setpoint, timer.
Come si usa
Min, Max, Step, Unit.
Tocca − / +, o Keys + / −.
Remember value.
Valore
Min…Max
Codice host (Arduino)
disp.setValue(W_SPINBOX, 60);
Sul displayImpostazioniCommands: Send dal PC, Copy del codice
QR code
Da scansionare col telefono: sito web, Wi-Fi, telefono, link al manuale.
Come si usa
Text / link: https://…, WIFI:T:WPA;S:nome;P:password;;, tel:….
Border shape, No background.
Una casella più grande si scansiona meglio.
Valore
—
Codice host (Arduino)
disp.show(W_QR);
Sul displayImpostazioniCommands: Send dal PC, Copy del codice
8
Actions: elenco completo
Ciò che il display fa da solo quando succede qualcosa a un widget. Nessun host necessario. Esempi: passi 12 e 14 del tutorial.
When (quando)
Quali widget
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Gli stessi widget
Do (cosa)
Destinazione / valore
Go to page
Una page
Set value of
widget, valore
Add to / Subtract from
widget, quanto
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Modelli con cicalino
Brightness (%)
Modelli con regolazione della luminosità
9
Lingue
Metti un Message su una page (Label, Text e Button funzionano allo stesso modo).
Language: Français · Deutsch · Español … (à è é ì ò ù), Русский, Ελληνικά, o lingue dell'India.
La frase in Phrases (più frasi: separale con |).
Live text ✓: l'host può inviare qualsiasi frase in UTF-8; il display disegna correttamente le lettere accentate. Spuntandolo, il campo diventa "Message" e si spunta "Changeable".
Il testo dal vivo in lingue diverse dall'inglese richiede un modello con NOR (4, 8, 16). I font sono già nella NOR di fabbrica.
Testo dal vivo nella preview.
Scrivere lingue dell'India con la tastiera
La tastiera a schermo può scrivere in malayalam, hindi, marathi, tamil, gujarati, punjabi e bengalese: premi lettere latine e la casella le mostra nella scrittura della lingua (namaste → नमस्ते), come la digitazione fonetica del telefono.
Aggiungi un Keyboard.
Language: scegli la lingua.
Se la tastiera non scrive ancora in nessun Input box ("Types into" = None), scegliere una lingua aggiunge un Input box sopra la tastiera e la tastiera scrive lì.
Dopo aver scelto la lingua: un Input box sopra la tastiera, "Types into" = quella casella.
La lingua è un'impostazione di quell'Input box; si può cambiare anche selezionando la casella:
Kind: Indian language (typed in English).
Language: la lingua.
Letter size: 16, 20, 24 px.
Sotto compaiono le regole di digitazione della lingua.
Max length al massimo 24 lettere. "Show typed text" serve solo quando la tastiera copre la casella (tastiera pop-up). Se la casella è visibile sopra la tastiera, togli la spunta, altrimenti lo stesso testo compare in due caselle.
Sul display: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Serve un modello con NOR (4T, 8T, 16T…). Quando l'host legge la casella (readText) riceve le lettere latine digitate.
10
Da un MCU host (Arduino / C)
Barra Export ▾:
Download pixpio_ui.h: un nome per ogni widget e page (W_LEVEL, PAGE_SETTINGS…). Aggiungilo al programma dell'host.
Write to project folder…: firmware e header dell'host insieme.
NOR data file: solo per un programmatore di chip.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Chiamata quando l'operatore cambia il livello con UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // TX host → RC7 scheda, RX host ← RC6 scheda
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // finché il display è pronto (max 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // mostra il valore del sensore
disp.loop(); // messaggi dal display
delay(200);
}
Funzione
Cosa fa
setValue(id, v)
Valore di numero, barra, LED, interruttore…
setText(id, "…")
Testo Changeable (UTF-8 per Live text)
page(PAGE_…)
Cambiare page
show(id) / hide(id)
Mostrare / nascondere un widget
setColor(id, c) / setBackground(id, c)
Colore (RGB565)
getValue(id) / readText(id, buf, n)
Leggere un valore / testo dal display
brightness(%) / beep(ms)
Retroilluminazione, cicalino
onChange / onKey / onPage / onReboot
Un valore è cambiato, un pulsante della scheda, la page è cambiata, il display si è riavviato
Clicca una page nell'elenco Pages, poi Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: gli stessi nel PLC.
📋 Register table (CSV): l'elenco di tutti i registri; aprilo in Excel per il programmatore del PLC.
Imposta il baud del pannello Device uguale a quello Modbus e fai il Flash.
Selezionando un widget, i suoi registri compaiono sotto il Name: holding register 3 (40004), coil 3 (4).
Registro
Indirizzo
Significato
Holding (4x)
0 … N-1
Valore del widget (posizione nell'elenco). Scriverlo lo mostra sul display.
Holding
1000
Page; scrivi un ID di page per aprirla
Holding
1001 / 1002
Luminosità 0–100 % / bip (ms)
Coil (0x)
0 … N-1
Mostra (1) / nascondi (0)
Discrete input (1x)
0 … N-1
Pulsante premuto (azzerato alla lettura)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: premuto / tenuto premuto
Input (3x)
0 … N-1, 1000–1002
Valori (sola lettura), page, numero di widget, versione
Funzioni 01, 02, 03, 04, 05, 06, 08, 15, 16. Valori a 16 bit con segno. Aggiungere o togliere widget cambia gli indirizzi; dai al PLC il nuovo CSV.
Cablaggio RS-485
Modulo MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B del PLC (o dell'USB-RS485)
Per il Flash serve il cavo USB-seriale (TTL). Non collegare direttamente insieme a RC7 il TXD dell'USB-seriale e l'RO del MAX485: usa un ponticello, oppure una resistenza da 1 kΩ sul TXD e un pull-up da 10 kΩ su RB4.
MCU flash: font inglesi, immagini piccole. Il modello Lite.
SPI NOR flash: immagini grandi, animazioni, altre lingue. I modelli 4 / 8 / 16 (impostato da solo scegliendo il Board model).
La libreria dei font è già nella NOR di fabbrica. Al Flash si inviano solo le immagini del progetto.
13
Widget list, Problems
☰ Widgets: tutti i widget di questa page. Clicca un nome per selezionarlo. Per selezionarne uno sotto, togli la spunta a quello sopra.Problems: con un errore il Flash non parte. Clicca per selezionare il widget.
14
Scheda, pin
Parte
Pin del PIC
Nota
Host UART TX / RX
RC6 / RC7
115200 8N1 (in Modbus: il baud impostato nell'Editor)
Host I2C SCL / SDA
RC3 / RC4
Indirizzo 0x3C, pull-up da 4.7 kΩ
BUSY
RB4
HIGH = sta disegnando. In Modbus: DE/RE dell'RS-485.
INT
RC0
LOW = c'è un messaggio per l'host (I2C / SPI)
Pulsanti MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Pulsante (verso GND) o TTP223
CS del pannello touch
RA0
Modelli T (XPT2046)
CS della NOR flash
RA5
Modelli 4 / 8 / 16
PWM retroilluminazione, cicalino
RA6, RA7
Nei modelli che li hanno
LED di stato
RB5
Lampeggia ogni 0.5 s durante il funzionamento
Impostazioni del display: passo 3 del tutorial. Fai il Flash dopo ogni modifica.
15
Self-test
Dopo il collegamento, 🔧 Self-test nel pannello Device. Funziona con qualsiasi progetto caricato.
Colori: strisce rossa, verde, blu, bianca, nera e grigia, con un quadrato giallo in alto a sinistra. Se il quadrato è in un altro angolo, correggi Orientation / Mirror. START o un tocco: avanti.
Pulsanti, touch: premi i quattro pulsanti; ogni casella diventa verde. Con il touch, un punto. Se un pulsante non funziona, START due volte.
Componenti: NOR, libreria font, EEPROM: PASS / FAIL. Prova di cicalino e retroilluminazione. START: torna alla schermata normale.
16
Risoluzione dei problemi
Problema
Cosa fare
Display tutto bianco
Controlla i fili DC, CS, RST del display e l'alimentazione a 3.3 V.
Specchiato / capovolto
Display, Mirror, Orientation (passo 3 del tutorial). Il quadrato giallo del self-test deve stare in alto a sinistra.
Colori sbagliati
Il rosso appare blu: Swap red/blue. Il bianco appare nero: Invert colours.
Pulsanti sempre premuti
"Buttons on the board": pulsanti = "Push buttons to GND", pad touch = "TTP223".
Il tocco finisce nel punto sbagliato
Touch calibration → Calibrate…: tocca uno alla volta i quattro segni + del display.
Flash fallito / porta occupata
Scollega, poi Flash. "Waiting for bootloader": spegni e riaccendi la scheda.
Non si collega
TX / RX invertiti? (TXD dell'adattatore → RC7). Baud 115200 (in un progetto Modbus, il baud Modbus).
Il testo appare "????"
Correggi il Language del widget. Il testo dal vivo in altre lingue richiede un modello con NOR.
Modbus non risponde
Stesso indirizzo, baud, parità? Inverti A / B. Dopo un cambio di page, timeout del PLC a 3 s.
Un errore in Problems
Clicca l'errore e correggi quel widget. Con un errore il Flash non parte.
PixPIO 2.8" smart display · Руководство пользователя
Руководство пользователя PixPIO
Нарисуйте экраны и отправьте их на дисплей одним щелчком. Работает с любым микроконтроллером (Arduino, PIC, STM32…), с ПЛК по Modbus или прямо с ПК. Может работать и самостоятельно, только от питания.
Красные рамки на снимках показывают настройки / кнопки, используемые на этом шаге.
Проект, как в уроке этого руководства, на дисплее: без хоста, только Actions.
1
Что такое PixPIO
PixPIO — это плата цветного дисплея 2.8" (320×240) с собственным процессором (PIC18F27Q84). Экраны, кнопки, полосы, шкалы и изображения рисуются на ПК в PixPIO Editor, а дисплей отрисовывает их сам. Хост (MCU или ПЛК) отправляет только короткие сообщения вроде «level = 80».
LiteБез NOR, без сенсора. Английские шрифты.
4 / 4T4 МБ NOR (все шрифты и языки). T = сенсор.
8 / 8T8 МБ NOR. Больше изображений, анимация.
16 / 16T16 МБ NOR. Большие изображения, много языков.
На плате 4 кнопки: MENUUPDOWNSTART (кнопки или сенсорные площадки TTP223). В некоторых моделях есть регулировка яркости и зуммер.
Почему PixPIO
Правка вживуюПодключите USB: каждое изменение в Editor сразу видно на дисплее. Без SD-карты и долгой загрузки.
30 готовых виджетовШкалы, графики, клавиатуры, QR-коды, анимации: перетащил, и готово.
Любой хостUART, I2C или SPI. Проверено с PIC, Arduino, ESP32, STM32. Или вообще без хоста.
Ваш языкМного языков на экране, фонетический ввод для языков Индии.
Бесплатные инструментыPixPIO Editor и PICPIO для VS Code бесплатны.
В VS Code — расширение PICPIO: Extensions → «…» → Install from VSIX… → файл picpio-x.y.z.vsix из комплекта.
Перезапустите VS Code. В меню PICPIO (или Ctrl+Shift+P → «PixPIO») выберите PixPIO. Editor откроется в браузере.
Подключите USB-UART кабель (CH340) к ПК. В Device Manager → Ports должно появиться, например, USB-SERIAL CH340 (COM3).
Editor не нужен интернет. Он связывается с дисплеем через «bridge», который запускает VS Code, поэтому держите VS Code открытым, пока работаете в Editor.
3
Editor
При первом запуске Editor показывает пример проекта (кнопка Example на панели всегда возвращает его; 8 pages, почти все widgets).
PixPIO Editor с примером проекта.
Часть
Где
Назначение
Toolbar
Сверху
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, масштаб, Grid, Snap, ☰ Widgets
Так, как покажет дисплей. Перетаскивайте для перемещения; тяните синие квадраты для изменения размера.
Properties
Справа
Настройки выбранного widget. Щелчок по page в списке показывает настройки page и всего проекта. ? — пояснение к каждой настройке.
Problems
Слева снизу
Ошибки и предупреждения проекта.
Device
Справа снизу
COM-порт, Connect, Mirror, Storage, Self-test, Touch, команды с ПК (глава 6).
Горячие клавиши: ←→↑↓ 1 px (Shift 10 px), Ctrl+D копия, Del удалить, Ctrl+Z / Y отмена / повтор.
4
Урок: Water Tank (с нуля)
Экран из 2 pages, показывающий уровень в баке. UP / DOWN меняют уровень, полоса следует за ним. При 100 появляется «TANK FULL», при 0 — «TANK EMPTY». MENU открывает page настроек. Хост не нужен. Около 15 минут.
ШАГ 1
Новый проект
New на панели. Появится пустой экран (page «main»).
ШАГ 2
Board model
Справа в Screen · whole project выберите в Board model модель с наклейки платы (здесь PixPIO 4T).
Это само настроит дисплей, сенсор, кнопки, яркость, зуммер и NOR. Editor это запомнит.
ШАГ 3
Display (только при необходимости)
Только если изображение повёрнуто или цвета неверны:
Display: модуль (варианты ILI9341)
Buttons on the board: кнопки / TTP223 / нет
Swap red/blue, Mirror, Orientation
ШАГ 4
Имя page
Справа сверху Name: home. В коде хоста это PAGE_HOME.
ШАГ 5
Вторая page
+ у Pages. Назовите новую page settings. Затем щёлкните home в списке, чтобы вернуться.
ШАГ 6
Верхняя полоса (Rectangle)
Rectangle в Add widget. x, y, width, height: 0, 0, 320, 30 (или растяните мышью). Цвет — в Colours.
ШАГ 7
Заголовок (Label)
Label: Name title, Text WATER TANK, положение 8, 7, 304, 16. Font, Size, Align — в разделе Text.
ШАГ 8
Уровень (Number)
Number: Name level, положение 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: сохраняется при отключении питания
ШАГ 9
Изменение кнопками платы
Keys (buttons): Key +UP, Key −DOWN, Step 5. При удержании значение продолжает меняться.
ШАГ 10
Полоса уровня
Bar: Name level_bar, положение 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Пока что: заголовок, число, полоса.
ШАГ 11
Скрытые сообщения
Label: Name full_msg, Text TANK FULL, положение 10, 120, 300, 20, Hidden ✓.
Ещё один на том же месте: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Скрытые widgets в preview показаны пунктиром; на дисплее в начале их не видно.
ШАГ 12
Actions: 5 действий для числа
Щёлкните level в preview. Actions (no code) → 5 раз + Add action:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ удаляет строку.
ШАГ 13
Кнопка настроек
Button: Name btn_settings, положение 10, 200, 145, 34, CaptionMENU: Settings.
ШАГ 14
Смена page по нажатию кнопки
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU — кнопка MENU на плате делает то же самое.
Page home готова.
ШАГ 15
Page настроек: кнопка Back, QR
settings в Pages. Rectangle и Label «SETTINGS», как в шагах 6 и 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = ваш сайт, Border shape = Rounded.
Page настроек готова.
ШАГ 16
Сохранение
Save: файл .pixpio. Пока видно «Unsaved changes», проект не сохранён. Далее подключите плату и выполните Flash (глава 5).
5
Подключение платы, Flash
ШАГ 1
Кабель USB-UART
USB-UART (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Только если у платы нет своего питания
ШАГ 2
Connect
В Device: COM-порт, скорость 115200, Connect. Зелёная точка — подключено. Порта нет в списке? ↻.
ШАГ 3
⚡ Flash to display
⚡ Flash to display на панели.
Проект превращается в прошивку и отправляется по кабелю; окно показывает ход работы. Первый раз — 1–2 минуты.
Когда появится «UPLOAD SUCCESSFUL», дисплей запустится с новым экраном.
Изображения и другие языки (модели с NOR) уходят в NOR по тому же кабелю.
SD-карта не нужна. Для каждого изменения: измените в Editor и выполните Flash.
Проект урока на дисплее: меняйте уровень кнопками UP / DOWN, доведите до 100 — появится «TANK FULL», нажмите MENU — откроется page настроек.
6
Управление дисплеем с ПК
После подключения каждый widget можно проверить с ПК, без хост-MCU. Три способа:
Key + Press: как нажатие кнопки платы (MENU, UP…).
2. Commands for this widget
У любого выбранного widget внизу свойств есть Commands for this widget. Для каждой команды:
Send: сразу отправляет с ПК на дисплей (нужно подключение).
Copy: код для вставки в программу хоста (pd_set_value(&disp, W_NUMBER, 253);).
Зелёные байты: кадр, который можно отправить самому по UART / I2C / SPI (если программа на другом языке).
Команды меняются вместе с настройками. Команды каждого widget — в главе 7.
3. Mirror, Touch
Mirror ✓: всё, что происходит на дисплее (нажатия, изменения значений), сразу видно и в preview.
☝ Touch: щелчок мышью в preview — как касание дисплея пальцем (курсор 👆, жёлтая точка).
🔧 Self-test, ⬆ Storage: главы 15, 12.
7
Все widgets
Для каждого widget: назначение, использование, его значение, код хоста. Три изображения: На дисплее (widget в новом проекте), Настройки, Commands (Send с ПК / Copy кода). Названия те же, что в списке Add widget.
Rectangle
Шапки, фоны, карточки. Может лежать под другими widgets.
Как пользоваться
Colours: Background (заливка), цвет Text / border.
Corner radius: скруглённые углы. Border: рамка.
Ниже в списке widgets = под другими (порядок меняют кнопки ↑ ↓).
Значение
—
Код хоста (Arduino)
disp.setBackground(W_HEADER, 0xF800); // красный
disp.hide(W_HEADER);
На дисплееНастройкиCommands: Send с ПК, Copy кода
Label
Постоянный текст: заголовки, подписи, единицы.
Как пользоваться
Пишите в Text. Font, Size, Align.
Language: другие языки (глава 9).
С Changeable ✓ хост может менять текст.
No background: видно то, что под ним.
Значение
—
Код хоста (Arduino)
disp.setText(W_LABEL, "Мотор ВКЛ"); // нужен Changeable ✓ и Language Русский
На дисплееНастройкиCommands: Send с ПК, Copy кода
Number
Показывает число: температура, скорость, счётчик, уставка.
Как пользоваться
Value (начальное), Min, Max.
Decimals 1 показывает 253 как 25.3. Unit: °C, %, V.
Keys: меняется кнопками UP / DOWN, с шагом Step.
Remember value: сохраняется при отключении питания.
Значение
Число (Min…Max)
Код хоста (Arduino)
disp.setValue(W_NUMBER, 253); // 25.3 °C
int16_t v = disp.getValue(W_NUMBER);
На дисплееНастройкиCommands: Send с ПК, Copy кода
Text
Строка текста от хоста: состояние, имя, сообщение.
Как пользоваться
Max length: сколько символов.
Font, Size, Align, цвета.
С Language и Live text: кириллица и другие алфавиты (модель с NOR).
Keys далее / назад. Касанием: строка выше или ниже.
Remember value.
Значение
Выбранная строка (0, 1, 2…)
Код хоста (Arduino)
disp.setValue(W_ROLLER, 3);
На дисплееНастройкиCommands: Send с ПК, Copy кода
Spinbox (− 12 +)
− число + : уставка, таймер.
Как пользоваться
Min, Max, Step, Unit.
Касание − / + или Keys + / −.
Remember value.
Значение
Min…Max
Код хоста (Arduino)
disp.setValue(W_SPINBOX, 60);
На дисплееНастройкиCommands: Send с ПК, Copy кода
QR code
Для сканирования телефоном: сайт, Wi-Fi, телефон, ссылка на руководство.
Как пользоваться
Text / link: https://…, WIFI:T:WPA;S:имя;P:пароль;;, tel:….
Border shape, No background.
Чем больше поле, тем легче сканировать.
Значение
—
Код хоста (Arduino)
disp.show(W_QR);
На дисплееНастройкиCommands: Send с ПК, Copy кода
8
Actions: полный список
Что дисплей делает сам, когда что-то происходит с widget. Хост не нужен. Примеры: шаги 12 и 14 урока.
When (когда)
Какие widgets
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Те же widgets
Do (что)
Цель / значение
Go to page
Page
Set value of
widget, значение
Add to / Subtract from
widget, на сколько
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Модели с зуммером
Brightness (%)
Модели с регулировкой яркости
9
Языки
Поместите на page Message (Label, Text и Button работают так же).
Language: Русский · Cyrillic, Français · Deutsch · Español …, Ελληνικά или языки Индии (хинди, тамильский, малаялам…).
Фраза в Phrases (несколько — через |).
Live text ✓: хост может прислать любую фразу в UTF-8; дисплей правильно рисует кириллицу и особые буквы. При отметке поле становится «Message», и отмечается «Changeable».
Живой текст не на английском требует модели с NOR (4, 8, 16). Шрифты записаны в NOR на заводе.
Живой текст в preview.
Ввод на языках Индии с клавиатуры
Экранная клавиатура умеет писать на малаялам, хинди, маратхи, тамильском, гуджарати, панджаби и бенгальском: нажимаете латинские буквы, а поле показывает их письмом этого языка (namaste → नमस्ते), как фонетический ввод на телефоне.
Добавьте Keyboard.
Language: выберите язык.
Если клавиатура ещё не пишет ни в какой Input box («Types into» = None), выбор языка добавит Input box над клавиатурой, и клавиатура будет писать в него.
После выбора языка: Input box над клавиатурой, «Types into» = это поле.
Язык — это настройка этого Input box; его можно изменить, выбрав само поле:
Kind: Indian language (typed in English).
Language: язык.
Letter size: 16, 20, 24 px.
Ниже показаны правила ввода для языка.
Max length — не более 24 латинских букв. «Show typed text» нужен, только когда клавиатура закрывает поле (всплывающая клавиатура). Если поле видно над клавиатурой, снимите отметку, иначе один и тот же текст будет в двух полях.
На дисплее: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Нужна модель с NOR (4T, 8T, 16T…). При чтении поля (readText) хост получает набранные латинские буквы.
10
С хост-MCU (Arduino / C)
Панель Export ▾:
Download pixpio_ui.h: имя для каждого widget и page (W_LEVEL, PAGE_SETTINGS…). Добавьте в программу хоста.
Write to project folder…: прошивка и заголовок хоста вместе.
NOR data file: только для программатора микросхем.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Вызывается, когда оператор меняет уровень кнопками UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // TX хоста → RC7 платы, RX хоста ← RC6 платы
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // пока дисплей не будет готов (до 5 с)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // показать значение датчика
disp.loop(); // сообщения от дисплея
delay(200);
}
Щёлкните page в списке Pages, затем Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: такие же в ПЛК.
📋 Register table (CSV): список всех регистров; откройте в Excel для программиста ПЛК.
Установите скорость панели Device равной скорости Modbus и выполните Flash.
При выборе widget его регистры видны под Name: holding register 3 (40004), coil 3 (4).
Регистр
Адрес
Значение
Holding (4x)
0 … N-1
Значение widget (его место в списке). Запись выводит его на дисплей.
Holding
1000
Page; запишите ID page, чтобы открыть её
Holding
1001 / 1002
Яркость 0–100 % / сигнал (мс)
Coil (0x)
0 … N-1
Показать (1) / скрыть (0)
Discrete input (1x)
0 … N-1
Кнопка нажата (сбрасывается при чтении)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: нажата / удерживается
Input (3x)
0 … N-1, 1000–1002
Значения (только чтение), page, число widgets, версия
Функции 01, 02, 03, 04, 05, 06, 08, 15, 16. Значения — 16 бит со знаком. Добавление или удаление widgets меняет адреса; передайте ПЛК новый CSV.
Подключение RS-485
Модуль MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B ПЛК (или USB-RS485)
Для Flash нужен кабель USB-UART (TTL). Не соединяйте напрямую вместе на RC7 TXD кабеля и RO модуля MAX485: используйте перемычку или резистор 1 кОм в TXD и подтяжку 10 кОм на RB4.
MCU flash: английские шрифты, маленькие изображения. Модель Lite.
SPI NOR flash: большие изображения, анимация, другие языки. Модели 4 / 8 / 16 (выставляется само при выборе Board model).
Библиотека шрифтов уже записана в NOR на заводе. При Flash отправляются только изображения проекта.
13
Widget list, Problems
☰ Widgets: все widgets этой page. Щелчок по имени выбирает его. Чтобы выбрать нижний, снимите отметку с верхнего.Problems: при ошибке Flash не выполняется. Щелчок выбирает нужный widget.
14
Плата, выводы
Узел
Вывод PIC
Примечание
Host UART TX / RX
RC6 / RC7
115200 8N1 (в Modbus — скорость из Editor)
Host I2C SCL / SDA
RC3 / RC4
Адрес 0x3C, подтяжки 4.7 кОм
BUSY
RB4
HIGH = идёт отрисовка. В Modbus: DE/RE RS-485.
INT
RC0
LOW = есть сообщение для хоста (I2C / SPI)
Кнопки MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Кнопка (на GND) или TTP223
CS сенсорной панели
RA0
Модели T (XPT2046)
CS NOR flash
RA5
Модели 4 / 8 / 16
ШИМ подсветки, зуммер
RA6, RA7
В моделях, где они есть
Светодиод состояния
RB5
Мигает каждые 0.5 с во время работы
Настройки дисплея: шаг 3 урока. После каждого изменения выполняйте Flash.
15
Self-test
После подключения — 🔧 Self-test на панели Device. Работает при любом записанном проекте.
Цвета: красная, зелёная, синяя, белая, чёрная и серая полосы, жёлтый квадрат слева сверху. Если квадрат в другом углу, исправьте Orientation / Mirror. START или касание: далее.
Кнопки, сенсор: нажмите все четыре кнопки; каждое поле станет зелёным. С сенсором — точка. Если кнопка не работает, START дважды.
Компоненты: NOR, библиотека шрифтов, EEPROM: PASS / FAIL. Проверка зуммера и подсветки. START: обычный экран.
16
Устранение неполадок
Проблема
Что делать
Дисплей весь белый
Проверьте провода DC, CS, RST дисплея и питание 3.3 В.
Зеркально / вверх ногами
Display, Mirror, Orientation (шаг 3 урока). Жёлтый квадрат self-test должен быть слева сверху.
Неверные цвета
Красный выглядит синим: Swap red/blue. Белый выглядит чёрным: Invert colours.
Кнопки всегда нажаты
«Buttons on the board»: кнопки = «Push buttons to GND», сенсорные площадки = «TTP223».
Касание не туда
Touch calibration → Calibrate…: по очереди коснитесь четырёх знаков + на дисплее.
Flash не проходит / порт занят
Отключитесь (Disconnect), затем Flash. «Waiting for bootloader»: выключите и включите плату.
Не подключается
Перепутаны TX / RX? (TXD адаптера → RC7). Скорость 115200 (для проекта Modbus — скорость Modbus).
Текст выводится как «????»
Исправьте Language у widget. Живой текст на других языках требует модели с NOR.
Нет ответа Modbus
Адрес, скорость, чётность совпадают? Поменяйте A / B. После смены page тайм-аут ПЛК 3 с.
Ошибка в Problems
Щёлкните ошибку и исправьте этот widget. С ошибкой Flash не выполняется.
PixPIO 2.8" smart display · Kullanım kılavuzu
PixPIO Kullanım Kılavuzu
Ekranları tasarlayın, tek tıkla ekrana gönderin. Herhangi bir mikrodenetleyiciden (Arduino, PIC, STM32…), Modbus ile bir PLC'den ya da doğrudan PC'den kullanılır. Yalnızca beslemeyle tek başına da çalışır.
Ekran görüntülerindeki kırmızı kutular o adımda kullanılan ayarlar / düğmelerdir.
Bu kılavuzdaki uygulamaya benzer bir tasarım ekranda: host yok, yalnızca Actions.
1
PixPIO nedir
PixPIO, kendi işlemcisi (PIC18F27Q84) olan 2.8 inç (320×240) renkli bir ekran kartıdır. Ekranlar, düğmeler, çubuklar, göstergeler ve resimler PC'de PixPIO Editor ile tasarlanır; ekran bunları kendisi çizer. Host (bir MCU ya da PLC) yalnızca "level = 80" gibi kısa mesajlar gönderir.
LiteNOR yok, dokunmatik yok. İngilizce fontlar.
4 / 4T4 MB NOR (tüm fontlar ve diller). T = dokunmatik.
8 / 8T8 MB NOR. Daha çok resim, animasyon.
16 / 16T16 MB NOR. Büyük resimler, çok dil.
Kartta 4 düğme var: MENUUPDOWNSTART (basmalı düğme ya da TTP223 dokunmatik ped). Bazı modellerde parlaklık kontrolü ve buzzer da vardır.
Neden PixPIO
Canlı düzenlemeUSB’yi takın: Editor’deki her değişiklik ekranda hemen görünür. SD kart yok, uzun yükleme yok.
30 hazır widgetGöstergeler, grafikler, klavyeler, QR kodlar, animasyonlar: sürükle, bırak, bitti.
Her hostUART, I2C veya SPI. PIC, Arduino, ESP32, STM32 ile test edildi. Ya da host olmadan.
Sizin dilinizEkranda birçok dil, Hint dilleri için fonetik yazma.
Ücretsiz araçlarPixPIO Editor ve VS Code için PICPIO ücretsizdir.
Kısayollar: ←→↑↓ 1 px (Shift 10 px), Ctrl+D kopyala, Del sil, Ctrl+Z / Y geri al / yinele.
4
Uygulama: Water Tank (sıfırdan)
Bir tankın seviyesini gösteren 2 page'lik bir ekran. UP / DOWN seviyeyi değiştirir, çubuk onu izler. 100'de "TANK FULL", 0'da "TANK EMPTY" gösterir. MENU ayarlar page'ini açar. Host gerekmez. Yaklaşık 15 dakika.
ADIM 1
Yeni proje
Araç çubuğunda New. Boş bir ekran (page "main") gelir.
Her widget için: ne işe yarar, nasıl kullanılır, değeri nedir, host kodu. Üç resim: Ekranda (New projeye eklenmiş widget), Ayarlar, Commands (PC'den Send / kodu Copy). Adlar Add widget listesindekiyle aynıdır.
Rectangle
Başlık çubukları, arka planlar, kartlar. Diğer widget'ların arkasında durabilir.
Keys sonraki / önceki. Dokunmatikte üst ya da alt satıra dokunun.
Remember value.
Değer
Seçili satır (0, 1, 2…)
Host kodu (Arduino)
disp.setValue(W_ROLLER, 3);
EkrandaAyarlarCommands: PC’den Send, kodu Copy
Spinbox (− 12 +)
− sayı + : ayar değeri, zamanlayıcı.
Nasıl kullanılır
Min, Max, Step, Unit.
− / + 'ya dokunun ya da Keys + / −.
Remember value.
Değer
Min…Max
Host kodu (Arduino)
disp.setValue(W_SPINBOX, 60);
EkrandaAyarlarCommands: PC’den Send, kodu Copy
QR code
Telefonla taramak için: web sitesi, Wi-Fi, telefon, kılavuz bağlantısı.
Nasıl kullanılır
Text / link: https://…, WIFI:T:WPA;S:ad;P:şifre;;, tel:….
Border shape, No background.
Büyük kutu daha kolay taranır.
Değer
—
Host kodu (Arduino)
disp.show(W_QR);
EkrandaAyarlarCommands: PC’den Send, kodu Copy
8
Actions: tam liste
Bir widget'a bir şey olduğunda ekranın kendiliğinden yaptıkları. Host gerekmez. Örnekler: uygulama adım 12, 14.
When (ne zaman)
Hangi widget'lar
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Aynı widget'lar
Do (ne)
Hedef / değer
Go to page
Bir page
Set value of
widget, değer
Add to / Subtract from
widget, ne kadar
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Buzzer'lı modeller
Brightness (%)
Parlaklık kontrollü modeller
9
Diller
Bir page'e Message koyun (Label, Text ve Button da aynı şekilde çalışır).
Language: Français · Deutsch · Español … (Türkçe ç ğ ı ö ş ü harfleri dahil), Русский, Ελληνικά ya da Hindistan dilleri.
Cümle Phrases'ta (birden fazlaysa | ile ayırın).
Live text ✓: host her cümleyi UTF-8 olarak gönderebilir; ekran özel harfleri doğru çizer. İşaretleyince alan "Message" olur ve "Changeable" işaretlenir.
İngilizce dışındaki canlı metin için NOR modeli (4, 8, 16) gerekir. Fontlar fabrikada NOR'a yazılıdır.
Preview'da canlı metin.
Klavyeyle Hindistan dillerinde yazma
Ekran klavyesi Malayalam, Hintçe, Marathi, Tamil, Gujarati, Pencapça ve Bengalce yazabilir: Latin harflere basarsınız, kutu onları o dilin yazısıyla gösterir (namaste → नमस्ते), telefondaki fonetik yazım gibi.
Bir Keyboard ekleyin.
Language: dili seçin.
Klavye henüz hiçbir Input box'a yazmıyorsa ("Types into" = None), dil seçmek klavyenin üstüne bir Input box ekler ve klavye ona yazar.
Dil seçildikten sonra: klavyenin üstünde Input box, "Types into" = o kutu.
Dil, o Input box'ın bir ayarıdır; kutuyu seçerek de değiştirilebilir:
Kind: Indian language (typed in English).
Language: dil.
Letter size: 16, 20, 24 px.
Altta o dilin yazım kuralları görünür.
Max length en fazla 24 Latin harf. "Show typed text" yalnızca klavye kutuyu örttüğünde (açılır klavye) gerekir. Kutu klavyenin üstünde görünüyorsa işareti kaldırın, yoksa aynı metin iki kutuda görünür.
Ekranda: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
NOR modeli (4T, 8T, 16T…) gerekir. Host kutuyu okuduğunda (readText) yazılan Latin harfleri alır.
10
Host MCU'dan (Arduino / C)
Araç çubuğu Export ▾:
Download pixpio_ui.h: her widget ve page için bir ad (W_LEVEL, PAGE_SETTINGS…). Host programına ekleyin.
Write to project folder…: firmware ve host başlık dosyası birlikte.
NOR data file: yalnızca bir çip programlayıcı için.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Operatör seviyeyi UP / DOWN ile değiştirdiğinde çağrılır
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → kart RC7, host RX ← kart RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // ekran hazır olana kadar (en fazla 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // sensör değerini göster
disp.loop(); // ekrandan gelen mesajlar
delay(200);
}
Fonksiyon
Görevi
setValue(id, v)
Sayı, çubuk, LED, anahtar… değeri
setText(id, "…")
Changeable metin (Live text için UTF-8)
page(PAGE_…)
Page değiştir
show(id) / hide(id)
Widget göster / gizle
setColor(id, c) / setBackground(id, c)
Renk (RGB565)
getValue(id) / readText(id, buf, n)
Ekrandan değer / metin oku
brightness(%) / beep(ms)
Arka ışık, buzzer
onChange / onKey / onPage / onReboot
Değer değişti, kart düğmesi, page değişti, ekran yeniden başladı
Fonksiyonlar 01, 02, 03, 04, 05, 06, 08, 15, 16. Değerler işaretli 16 bit. Widget eklemek ya da silmek adresleri değiştirir; PLC'ye yeni CSV'yi verin.
RS-485 bağlantısı
MAX485 modülü
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
PLC'nin (ya da USB-RS485'in) A / B'si
Flash için USB-seri (TTL) kablo gerekir. USB-seri TXD'yi ve MAX485 RO'yu birlikte doğrudan RC7'ye bağlamayın: jumper kullanın ya da TXD'ye 1 kΩ direnç ve RB4'e 10 kΩ pull-up koyun.
MCU flash: İngilizce fontlar, küçük resimler. Lite model.
SPI NOR flash: büyük resimler, animasyon, diğer diller. 4 / 8 / 16 modelleri (Board model seçilince kendiliğinden).
Font kütüphanesi fabrikada NOR'a yazılıdır. Flash sırasında yalnızca tasarımın resimleri gönderilir.
13
Widget list, Problems
☰ Widgets: bu page'deki tüm widget'lar. Bir ada tıklayınca seçilir. Alttakini seçmek için üstteki işareti kaldırın.Problems: hata varken Flash yapılmaz. Tıklayınca ilgili widget seçilir.
14
Kart, pinler
Bölüm
PIC pini
Not
Host UART TX / RX
RC6 / RC7
115200 8N1 (Modbus'ta Editor'de verilen baud)
Host I2C SCL / SDA
RC3 / RC4
Adres 0x3C, 4.7 kΩ pull-up
BUSY
RB4
HIGH = çiziyor. Modbus'ta RS-485 DE/RE.
INT
RC0
LOW = host için mesaj var (I2C / SPI)
Düğmeler MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Basmalı düğme (GND'ye) ya da TTP223
Dokunmatik panel CS
RA0
T modelleri (XPT2046)
NOR flash CS
RA5
4 / 8 / 16 modelleri
Arka ışık PWM, buzzer
RA6, RA7
Bulunan modellerde
Durum LED'i
RB5
Çalışırken 0.5 sn'de bir yanıp söner
Ekran ayarları: uygulama adım 3. Her değişiklikten sonra Flash yapın.
15
Self-test
Bağlandıktan sonra Device panelinde 🔧 Self-test. Hangi tasarım yüklü olursa olsun çalışır.
Renkler: kırmızı, yeşil, mavi, beyaz, siyah ve gri şeritler, sol üstte sarı bir kare. Kare başka köşedeyse Orientation / Mirror'u düzeltin. START ya da dokunma: sonraki.
Düğmeler, dokunmatik: dört düğmeye de basın; her kutu yeşil olur. Dokunmatikte bir nokta. Bir düğme çalışmıyorsa START'a iki kez basın.
Parçalar: NOR, font kütüphanesi, EEPROM: PASS / FAIL. Buzzer ve arka ışık testi. START: normal ekrana dönüş.
16
Sorun giderme
Sorun
Yapılacak
Ekran tamamen beyaz
Ekranın DC, CS, RST kablolarını ve 3.3 V beslemeyi kontrol edin.
Ayna gibi / ters
Display, Mirror, Orientation (uygulama adım 3). Self-test'teki sarı kare sol üstte olmalı.
Renkler yanlış
Kırmızı mavi görünüyor: Swap red/blue. Beyaz siyah görünüyor: Invert colours.
Düğmeler hep basılı
"Buttons on the board": basmalı düğme = "Push buttons to GND", dokunmatik ped = "TTP223".
Dokunma yanlış yere düşüyor
Touch calibration → Calibrate…: ekrandaki dört + işaretine sırayla dokunun.
Flash başarısız / port meşgul
Bağlantıyı kesin, sonra Flash. "Waiting for bootloader": kartı kapatıp açın.
Widget'ın Language'ini düzeltin. Diğer dillerde canlı metin için NOR modeli gerekir.
Modbus yanıt vermiyor
Adres, baud, parity aynı mı? A / B'yi değiştirin. Page değişiminden sonra PLC zaman aşımı 3 sn.
Problems'ta hata
Hataya tıklayıp o widget'ı düzeltin. Hata varken Flash yapılmaz.
PixPIO 2.8" smart display · Panduan pengguna
Panduan Pengguna PixPIO
Rancang layar, kirim ke display dengan satu klik. Bisa dipakai dari mikrokontroler apa pun (Arduino, PIC, STM32…), dari PLC lewat Modbus, atau langsung dari PC. Juga bisa berjalan sendiri hanya dengan catu daya.
Kotak merah pada tangkapan layar adalah pengaturan / tombol yang dipakai di langkah itu.
Desain seperti tutorial panduan ini di display: tanpa host, hanya Actions.
1
Apa itu PixPIO
PixPIO adalah papan display warna 2.8 inci (320×240) dengan prosesor sendiri (PIC18F27Q84). Layar, tombol, bar, meter, dan gambar dirancang di PC dengan PixPIO Editor, dan display menggambarnya sendiri. Host (MCU atau PLC) cukup mengirim pesan pendek seperti "level = 80".
LiteTanpa NOR, tanpa sentuh. Font Inggris.
4 / 4TNOR 4 MB (semua font dan bahasa). T = sentuh.
8 / 8TNOR 8 MB. Lebih banyak gambar, animasi.
16 / 16TNOR 16 MB. Gambar besar, banyak bahasa.
Papan punya 4 tombol: MENUUPDOWNSTART (tombol tekan atau pad sentuh TTP223). Beberapa model juga punya pengatur kecerahan dan buzzer.
Mengapa PixPIO
Edit langsungColok USB: setiap perubahan di Editor langsung tampil di display. Tanpa kartu SD, tanpa upload lama.
Di VS Code, ekstensi PICPIO: Extensions → "…" → Install from VSIX… → berkas picpio-x.y.z.vsix yang disertakan.
Mulai ulang VS Code. Di menu PICPIO (atau Ctrl+Shift+P → "PixPIO") pilih PixPIO. Editor terbuka di browser.
Colokkan kabel USB-serial (CH340) ke PC. Di Device Manager → Ports harus muncul sesuatu seperti USB-SERIAL CH340 (COM3).
Editor tidak butuh internet. Editor berbicara dengan display lewat "bridge" yang dijalankan VS Code, jadi biarkan VS Code terbuka selama memakai Editor.
3
Mengenal Editor
Saat pertama dibuka, Editor menampilkan proyek contoh (tombol Example di toolbar selalu mengembalikannya; 8 page, hampir semua widget).
PixPIO Editor dengan proyek contoh.
Bagian
Letak
Fungsi
Toolbar
Atas
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, zoom, Grid, Snap, ☰ Widgets
Pages
Kiri atas
Layar-layar. + page baru, ⧉ salin, − hapus. "start" = yang tampil pertama.
Add widget
Kiri
Klik dan widget ditambahkan ke layar.
Preview
Tengah
Seperti yang akan tampil di display. Seret untuk memindah; tarik kotak biru untuk mengubah ukuran.
Properties
Kanan
Pengaturan widget yang dipilih. Klik page di daftar untuk pengaturan page dan seluruh proyek. ? = penjelasan tiap pengaturan.
Problems
Kiri bawah
Kesalahan dan peringatan desain.
Device
Kanan bawah
Port COM, Connect, Mirror, Storage, Self-test, Touch, perintah dari PC (bab 6).
Pintasan: ←→↑↓ 1 px (Shift 10 px), Ctrl+D salin, Del hapus, Ctrl+Z / Y batal / ulang.
4
Tutorial: Water Tank (dari nol)
Layar 2 page yang menampilkan level tangki. UP / DOWN mengubah level dan bar ikut berubah. Di 100 tampil "TANK FULL", di 0 "TANK EMPTY". MENU membuka page pengaturan. Tanpa host. Sekitar 15 menit.
LANGKAH 1
Proyek baru
New di toolbar. Anda mendapat layar kosong (page "main").
LANGKAH 2
Board model
Di kanan, pada Screen · whole project, atur Board model sesuai model di label papan (di sini PixPIO 4T).
Ini otomatis mengatur display, sentuh, tombol, kecerahan, buzzer, dan NOR. Editor mengingatnya.
LANGKAH 3
Display (hanya jika perlu)
Hanya jika gambar terputar atau warnanya salah:
Display: modul (varian ILI9341)
Buttons on the board: tombol tekan / TTP223 / tidak ada
Swap red/blue, Mirror, Orientation
LANGKAH 4
Nama page
Kanan atas, Name: home. Di kode host namanya PAGE_HOME.
LANGKAH 5
Page kedua
+ di Pages. Beri nama page baru settings. Lalu klik home di daftar untuk kembali.
LANGKAH 6
Bar atas (Rectangle)
Rectangle di Add widget. x, y, width, height: 0, 0, 320, 30 (atau tarik dengan mouse). Warnanya di Colours.
LANGKAH 7
Judul (Label)
Label: Name title, Text WATER TANK, posisi 8, 7, 304, 16. Font, Size, dan Align ada di Text.
LANGKAH 8
Level (Number)
Number: Name level, posisi 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: tetap tersimpan saat listrik padam
Bar: Name level_bar, posisi 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Sejauh ini: judul, angka, bar.
LANGKAH 11
Pesan tersembunyi
Label: Name full_msg, Text TANK FULL, posisi 10, 120, 300, 20, Hidden ✓.
Satu lagi di tempat yang sama: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Widget tersembunyi tampil bertitik-titik di preview; di display tidak tampil di awal.
LANGKAH 12
Actions: 5 aksi pada angka
Klik level di preview. Actions (no code) → + Add action 5 kali:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ menghapus satu baris.
LANGKAH 13
Tombol pengaturan
Button: Name btn_settings, posisi 10, 200, 145, 34, CaptionMENU: Settings.
LANGKAH 14
Ganti page saat tombol ditekan
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: MENU di papan melakukan hal yang sama.
Page home selesai.
LANGKAH 15
Page pengaturan: tombol Back, QR
settings di Pages. Rectangle dan Label "SETTINGS" seperti langkah 6 dan 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = situs web Anda, Border shape = Rounded.
Page pengaturan selesai.
LANGKAH 16
Simpan
Save: berkas .pixpio. Selama "Unsaved changes" tampil, belum tersimpan. Selanjutnya sambungkan papan dan lakukan Flash (bab 5).
5
Menyambung papan, Flash
LANGKAH 1
Kabel USB-serial
USB-serial (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Hanya jika papan tidak punya catu daya sendiri
LANGKAH 2
Connect
Di Device: port COM, baud 115200, Connect. Titik hijau = tersambung. Port tidak muncul? ↻.
LANGKAH 3
⚡ Flash to display
⚡ Flash to display di toolbar.
Desain diubah menjadi firmware dan dikirim lewat kabel; jendela menampilkan kemajuannya. Pertama kali 1–2 menit.
Saat "UPLOAD SUCCESSFUL" muncul, display mulai dengan layar baru.
Gambar dan bahasa lain (model NOR) masuk ke NOR lewat kabel yang sama.
Tidak perlu kartu SD. Untuk setiap perubahan: ubah di Editor, lalu Flash.
Desain tutorial di display: ubah level dengan UP / DOWN, naikkan ke 100 untuk melihat "TANK FULL", tekan MENU untuk page pengaturan.
6
Mengontrol display dari PC
Setelah tersambung, Anda bisa mencoba setiap widget dari PC tanpa MCU host. Tiga cara:
1. Perintah cepat (panel Device)
Page + Show: membuka page itu di display.
Pilih Widget, ketik Value, Set value: angka, bar, LED, sakelar… berubah.
text + Set text: mengubah teks Changeable.
Hide / Show: sembunyikan / tampilkan widget.
Key + Press: seolah tombol papan (MENU, UP…) ditekan.
2. Commands for this widget
Untuk widget apa pun yang dipilih, bagian paling bawah propertinya berisi Commands for this widget. Untuk tiap perintah:
Send: langsung dikirim dari PC ke display (harus tersambung).
Copy: kode untuk ditempel ke program host (pd_set_value(&disp, W_NUMBER, 253);).
Byte hijau: frame yang dikirim sendiri lewat UART / I2C / SPI (jika memprogram dengan bahasa lain).
Perintah ikut berubah saat pengaturan diubah. Perintah tiap widget ada di bab 7.
3. Mirror, Touch
Mirror ✓: apa yang terjadi di display (tombol ditekan, nilai berubah) juga tampil langsung di preview.
☝ Touch: klik di preview sama dengan menyentuh display dengan jari (kursor 👆, titik kuning).
🔧 Self-test, ⬆ Storage: bab 15, 12.
7
Setiap widget
Untuk tiap widget: kegunaan, cara memakai, arti nilainya, kode host. Tiga gambar: Di display (widget di proyek New), Pengaturan, Commands (Send dari PC / Copy kode). Namanya sama dengan daftar Add widget.
Rectangle
Bar judul, latar, kartu. Bisa diletakkan di belakang widget lain.
Cara memakai
Colours: Background (isi), warna Text / border.
Corner radius: sudut membulat. Border: garis tepi.
Makin bawah di daftar widget = makin di belakang (ubah urutan dengan ↑ ↓).
Nilai
—
Kode host (Arduino)
disp.setBackground(W_HEADER, 0xF800); // merah
disp.hide(W_HEADER);
Di displayPengaturanCommands: Send dari PC, Copy kode
Label
Teks tetap: judul, keterangan, satuan.
Cara memakai
Tulis di Text. Font, Size, Align.
Language: bahasa lain (bab 9).
Dengan Changeable ✓ host bisa mengubah teks.
No background: yang di bawahnya terlihat.
Nilai
—
Kode host (Arduino)
disp.setText(W_LABEL, "Motor NYALA"); // perlu Changeable ✓
Di displayPengaturanCommands: Send dari PC, Copy kode
Keys berikut / sebelumnya. Dengan sentuh: ketuk baris atas atau bawah.
Remember value.
Nilai
Baris yang dipilih (0, 1, 2…)
Kode host (Arduino)
disp.setValue(W_ROLLER, 3);
Di displayPengaturanCommands: Send dari PC, Copy kode
Spinbox (− 12 +)
− angka + : setpoint, pengatur waktu.
Cara memakai
Min, Max, Step, Unit.
Sentuh − / +, atau Keys + / −.
Remember value.
Nilai
Min…Max
Kode host (Arduino)
disp.setValue(W_SPINBOX, 60);
Di displayPengaturanCommands: Send dari PC, Copy kode
QR code
Untuk dipindai ponsel: situs web, Wi-Fi, telepon, tautan panduan.
Cara memakai
Text / link: https://…, WIFI:T:WPA;S:nama;P:sandi;;, tel:….
Border shape, No background.
Kotak yang lebih besar lebih mudah dipindai.
Nilai
—
Kode host (Arduino)
disp.show(W_QR);
Di displayPengaturanCommands: Send dari PC, Copy kode
8
Actions: daftar lengkap
Hal yang dilakukan display sendiri saat sesuatu terjadi pada widget. Tanpa host. Contoh: langkah tutorial 12, 14.
When (kapan)
Widget mana
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Widget yang sama
Do (apa)
Target / nilai
Go to page
Sebuah page
Set value of
widget, nilai
Add to / Subtract from
widget, berapa
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Model dengan buzzer
Brightness (%)
Model dengan pengatur kecerahan
9
Bahasa
Letakkan Message di sebuah page (Label, Text, dan Button sama caranya).
Language: Français · Deutsch · Español …, Русский, Ελληνικά, atau bahasa-bahasa India. (Bahasa Indonesia memakai huruf Latin biasa, jadi tidak perlu Language.)
Kalimat di Phrases (beberapa: pisahkan dengan |).
Live text ✓: host bisa mengirim kalimat apa pun dalam UTF-8. Saat dicentang, kolom menjadi "Message" dan "Changeable" ikut dicentang.
Live text dalam bahasa selain Inggris butuh model NOR (4, 8, 16). Font sudah ada di NOR dari pabrik.
Live text di preview.
Mengetik bahasa India dengan keyboard
Keyboard di layar bisa menulis bahasa Malayalam, Hindi, Marathi, Tamil, Gujarati, Punjabi, dan Bengali: Anda menekan huruf Latin, kotak menampilkannya dalam aksara bahasa itu (namaste → नमस्ते), seperti mengetik fonetik di ponsel.
Tambahkan Keyboard.
Language: pilih bahasanya.
Jika keyboard belum menulis ke Input box mana pun ("Types into" = None), memilih bahasa akan menambahkan Input box di atas keyboard dan keyboard menulis ke situ.
Setelah memilih bahasa: Input box di atas keyboard, "Types into" = kotak itu.
Bahasa adalah pengaturan Input box itu; bisa juga diubah dengan memilih kotaknya:
Kind: Indian language (typed in English).
Language: bahasa.
Letter size: 16, 20, 24 px.
Aturan mengetik bahasa itu tampil di bawahnya.
Max length paling banyak 24 huruf Latin. "Show typed text" hanya perlu jika keyboard menutupi kotak (keyboard pop-up). Jika kotak terlihat di atas keyboard, hilangkan centangnya, kalau tidak teks yang sama muncul di dua kotak.
Di display: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Butuh model NOR (4T, 8T, 16T…). Saat host membaca kotak (readText), yang diterima adalah huruf Latin yang diketik.
10
Dari MCU host (Arduino / C)
Toolbar Export ▾:
Download pixpio_ui.h: nama untuk setiap widget dan page (W_LEVEL, PAGE_SETTINGS…). Tambahkan ke program host.
Write to project folder…: firmware dan header host sekaligus.
NOR data file: hanya untuk programmer chip.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Dipanggil saat operator mengubah level dengan UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // TX host → RC7 papan, RX host ← RC6 papan
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // sampai display siap (maks. 5 detik)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // tampilkan nilai sensor
disp.loop(); // pesan dari display
delay(200);
}
Fungsi
Kegunaan
setValue(id, v)
Nilai angka, bar, LED, sakelar…
setText(id, "…")
Teks Changeable (UTF-8 untuk Live text)
page(PAGE_…)
Ganti page
show(id) / hide(id)
Tampilkan / sembunyikan widget
setColor(id, c) / setBackground(id, c)
Warna (RGB565)
getValue(id) / readText(id, buf, n)
Baca nilai / teks dari display
brightness(%) / beep(ms)
Lampu latar, buzzer
onChange / onKey / onPage / onReboot
Nilai berubah, tombol papan, page berganti, display dinyalakan ulang
Klik sebuah page di daftar Pages, lalu Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: sama dengan di PLC.
📋 Register table (CSV): daftar semua register; buka di Excel untuk programmer PLC.
Atur baud panel Device ke baud Modbus lalu Flash.
Saat widget dipilih, register-nya tampil di bawah Name: holding register 3 (40004), coil 3 (4).
Register
Alamat
Arti
Holding (4x)
0 … N-1
Nilai widget (urutan di daftar widget). Ditulis = tampil di display.
Holding
1000
Page; tulis ID page untuk membukanya
Holding
1001 / 1002
Kecerahan 0–100 % / bip (ms)
Coil (0x)
0 … N-1
Tampilkan (1) / sembunyikan (0)
Discrete input (1x)
0 … N-1
Tombol ditekan (terhapus saat dibaca)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: ditekan / ditahan
Input (3x)
0 … N-1, 1000–1002
Nilai (baca saja), page, jumlah widget, versi
Fungsi 01, 02, 03, 04, 05, 06, 08, 15, 16. Nilai 16 bit bertanda. Menambah atau menghapus widget mengubah alamat; berikan CSV baru ke PLC.
Pengkabelan RS-485
Modul MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B PLC (atau USB-RS485)
Flash memerlukan kabel USB-serial (TTL). Jangan menyambung TXD USB-serial dan RO MAX485 bersama-sama langsung ke RC7: pakai jumper, atau resistor 1 kΩ di TXD dan pull-up 10 kΩ di RB4.
MCU flash: font Inggris, gambar kecil. Model Lite.
SPI NOR flash: gambar besar, animasi, bahasa lain. Model 4 / 8 / 16 (diatur otomatis saat memilih Board model).
Pustaka font sudah ada di NOR dari pabrik. Saat Flash hanya gambar desain yang dikirim.
13
Widget list, Problems
☰ Widgets: semua widget di page ini. Klik nama untuk memilihnya. Untuk memilih yang di bawah, hilangkan centang yang di atasnya.Problems: jika ada error, Flash tidak dijalankan. Klik untuk memilih widget terkait.
14
Papan, pin
Bagian
Pin PIC
Catatan
Host UART TX / RX
RC6 / RC7
115200 8N1 (untuk Modbus: baud dari Editor)
Host I2C SCL / SDA
RC3 / RC4
Alamat 0x3C, pull-up 4.7 kΩ
BUSY
RB4
HIGH = sedang menggambar. Untuk Modbus: DE/RE RS-485.
INT
RC0
LOW = ada pesan untuk host (I2C / SPI)
Tombol MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Tombol tekan (ke GND) atau TTP223
CS panel sentuh
RA0
Model T (XPT2046)
CS NOR flash
RA5
Model 4 / 8 / 16
PWM lampu latar, buzzer
RA6, RA7
Pada model yang memilikinya
LED status
RB5
Berkedip tiap 0.5 detik saat berjalan
Pengaturan display: langkah tutorial 3. Lakukan Flash setelah setiap perubahan.
15
Self-test
Setelah tersambung, 🔧 Self-test di panel Device. Berjalan apa pun desain yang terpasang.
Warna: garis merah, hijau, biru, putih, hitam, dan abu-abu, dengan kotak kuning di kiri atas. Jika kotak di sudut lain, perbaiki Orientation / Mirror. START atau sentuh: berikutnya.
Tombol, sentuh: tekan keempat tombol; tiap kotak menjadi hijau. Dengan sentuh, muncul titik. Jika ada tombol yang tidak berfungsi, START dua kali.
Komponen: NOR, pustaka font, EEPROM: PASS / FAIL. Uji buzzer dan lampu latar. START: kembali ke layar normal.
16
Mengatasi masalah
Masalah
Yang dilakukan
Display putih semua
Periksa kabel DC, CS, RST display dan catu 3.3 V.
Terbalik seperti cermin / terbalik
Display, Mirror, Orientation (langkah tutorial 3). Kotak kuning self-test harus di kiri atas.
Warna salah
Merah tampil biru: Swap red/blue. Putih tampil hitam: Invert colours.
Tombol selalu tertekan
"Buttons on the board": tombol tekan = "Push buttons to GND", pad sentuh = "TTP223".
Sentuhan meleset
Touch calibration → Calibrate…: sentuh keempat tanda + di display satu per satu.
Flash gagal / port sibuk
Putuskan sambungan lalu Flash. "Waiting for bootloader": matikan dan nyalakan papan.
Perbaiki Language widget. Live text bahasa lain butuh model NOR.
Modbus tidak menjawab
Alamat, baud, paritas sama? Tukar A / B. Setelah ganti page, timeout PLC 3 detik.
Error di Problems
Klik error lalu perbaiki widget itu. Jika ada error, Flash tidak dijalankan.
PixPIO 2.8" smart display · Hướng dẫn sử dụng
Hướng dẫn sử dụng PixPIO
Thiết kế màn hình, gửi xuống màn hình chỉ với một cú nhấp. Dùng được từ mọi vi điều khiển (Arduino, PIC, STM32…), từ PLC qua Modbus hoặc trực tiếp từ PC. Cũng có thể tự chạy chỉ với nguồn điện.
Các khung đỏ trong ảnh chụp là cài đặt / nút dùng ở bước đó.
Một thiết kế giống bài hướng dẫn trên màn hình: không có máy chủ, chỉ dùng Actions.
1
PixPIO là gì
PixPIO là bo màn hình màu 2.8 inch (320×240) có bộ xử lý riêng (PIC18F27Q84). Màn hình, nút, thanh, đồng hồ đo và hình ảnh được thiết kế trên PC bằng PixPIO Editor, và màn hình tự vẽ chúng. Máy chủ (MCU hoặc PLC) chỉ cần gửi tin nhắn ngắn như "level = 80".
LiteKhông NOR, không cảm ứng. Phông tiếng Anh.
4 / 4TNOR 4 MB (mọi phông và ngôn ngữ). T = cảm ứng.
8 / 8TNOR 8 MB. Nhiều hình ảnh, hoạt ảnh hơn.
16 / 16TNOR 16 MB. Ảnh lớn, nhiều ngôn ngữ.
Bo mạch có 4 nút: MENUUPDOWNSTART (nút nhấn hoặc miếng cảm ứng TTP223). Một số mẫu có thêm điều chỉnh độ sáng và còi.
Vì sao chọn PixPIO
Sửa trực tiếpCắm USB: mọi thay đổi trong Editor hiện ngay trên màn hình. Không cần thẻ SD, không chờ nạp lâu.
30 widget có sẵnĐồng hồ, biểu đồ, bàn phím, mã QR, hoạt ảnh: kéo, thả, xong.
Mọi hostUART, I2C hoặc SPI. Đã thử với PIC, Arduino, ESP32, STM32. Hoặc không cần host.
Ngôn ngữ của bạnNhiều ngôn ngữ trên màn hình, gõ theo âm cho các tiếng Ấn Độ.
Công cụ miễn phíPixPIO Editor và PICPIO cho VS Code đều miễn phí.
Trong VS Code, tiện ích PICPIO: Extensions → "…" → Install from VSIX… → tệp picpio-x.y.z.vsix đi kèm bo mạch.
Khởi động lại VS Code. Trong menu PICPIO (hoặc Ctrl+Shift+P → "PixPIO") chọn PixPIO. Editor mở trong trình duyệt.
Cắm cáp USB-serial (CH340) vào PC. Trong Device Manager → Ports phải thấy dòng như USB-SERIAL CH340 (COM3).
Editor không cần internet. Nó liên lạc với màn hình qua một "bridge" do VS Code chạy, vì vậy hãy để VS Code mở khi dùng Editor.
3
Giới thiệu Editor
Lần đầu mở, Editor hiển thị một dự án mẫu (nút Example trên thanh công cụ luôn mở lại nó; 8 page, gần như mọi widget).
PixPIO Editor với dự án mẫu.
Phần
Vị trí
Chức năng
Toolbar
Trên cùng
New, Open, Example, Save, Export, ⚡ Flash to display, Undo / Redo, phóng to, Grid, Snap, ☰ Widgets
Pages
Trên bên trái
Các màn hình. + page mới, ⧉ sao chép, − xóa. "start" = page hiện đầu tiên.
Add widget
Bên trái
Nhấp vào là widget được thêm lên màn hình.
Preview
Ở giữa
Giống như màn hình sẽ hiển thị. Kéo để di chuyển; kéo các ô vuông xanh để đổi kích thước.
Properties
Bên phải
Cài đặt của widget đang chọn. Nhấp vào page trong danh sách để xem cài đặt của page và cả dự án. ? = giải thích từng cài đặt.
Problems
Dưới bên trái
Lỗi và cảnh báo của thiết kế.
Device
Dưới bên phải
Cổng COM, Connect, Mirror, Storage, Self-test, Touch, lệnh từ PC (chương 6).
Phím tắt: ←→↑↓ 1 px (Shift 10 px), Ctrl+D sao chép, Del xóa, Ctrl+Z / Y hoàn tác / làm lại.
4
Hướng dẫn: Water Tank (từ đầu)
Một màn hình 2 page hiển thị mức nước trong bồn. UP / DOWN đổi mức nước, thanh thay đổi theo. Ở 100 hiện "TANK FULL", ở 0 hiện "TANK EMPTY". MENU mở page cài đặt. Không cần máy chủ. Khoảng 15 phút.
BƯỚC 1
Dự án mới
New trên thanh công cụ. Bạn có một màn hình trống (page "main").
BƯỚC 2
Board model
Bên phải, trong Screen · whole project, đặt Board model theo mẫu ghi trên nhãn bo mạch (ở đây là PixPIO 4T).
Việc này tự cài đặt màn hình, cảm ứng, nút, độ sáng, còi và NOR. Editor sẽ ghi nhớ.
BƯỚC 3
Display (chỉ khi cần)
Chỉ khi hình bị xoay hoặc màu sai:
Display: mô-đun (các loại ILI9341)
Buttons on the board: nút nhấn / TTP223 / không có
Swap red/blue, Mirror, Orientation
BƯỚC 4
Đặt tên page
Trên bên phải, Name: home. Trong mã máy chủ là PAGE_HOME.
BƯỚC 5
Page thứ hai
Nút + ở Pages. Đặt tên page mới là settings. Rồi nhấp home trong danh sách để quay lại.
BƯỚC 6
Thanh trên cùng (Rectangle)
Rectangle trong Add widget. x, y, width, height: 0, 0, 320, 30 (hoặc kéo bằng chuột). Màu ở Colours.
BƯỚC 7
Tiêu đề (Label)
Label: Name title, Text WATER TANK, vị trí 8, 7, 304, 16. Font, Size, Align ở phần Text.
BƯỚC 8
Mức nước (Number)
Number: Name level, vị trí 10, 64, 120, 50.
Value 50, Unit%
Min 0, Max 100
Remember value ✓: vẫn giữ khi mất điện
BƯỚC 9
Đổi bằng nút trên bo mạch
Keys (buttons): Key +UP, Key −DOWN, Step 5. Giữ nút thì giá trị đổi liên tục.
BƯỚC 10
Thanh mức nước
Bar: Name level_bar, vị trí 140, 64, 170, 50, Min 0, Max 100, Style: Segments.
Đến giờ: tiêu đề, số, thanh.
BƯỚC 11
Thông báo ẩn
Label: Name full_msg, Text TANK FULL, vị trí 10, 120, 300, 20, Hidden ✓.
Thêm một cái ở cùng chỗ: Name empty_msg, Text TANK EMPTY, Hidden ✓.
Widget ẩn hiện bằng nét chấm trong preview; trên màn hình ban đầu không hiện.
BƯỚC 12
Actions: 5 hành động cho số
Nhấp level trong preview. Actions (no code) → + Add action 5 lần:
Changed → Copy my value to → level_bar
Becomes…100 → Show → full_msg
Becomes…95 → Hide → full_msg
Becomes…0 → Show → empty_msg
Becomes…5 → Hide → empty_msg
✕ xóa một dòng.
BƯỚC 13
Nút cài đặt
Button: Name btn_settings, vị trí 10, 200, 145, 34, CaptionMENU: Settings.
BƯỚC 14
Chuyển page khi nhấn nút
+ Add action: Pressed → Go to page → 0x02 · settings. Key: MENU: nút MENU trên bo mạch cũng làm như vậy.
Page home hoàn tất.
BƯỚC 15
Page cài đặt: nút Back, QR
settings trong Pages. Một Rectangle và Label "SETTINGS" như bước 6 và 7.
Button: Caption START: Back, Key START, Action Pressed → Go to page → 0x01 · home.
QR code: Text / link = trang web của bạn, Border shape = Rounded.
Page cài đặt hoàn tất.
BƯỚC 16
Lưu
Save: một tệp .pixpio. Khi còn hiện "Unsaved changes" thì chưa lưu. Tiếp theo nối bo mạch và Flash (chương 5).
5
Nối bo mạch, Flash
BƯỚC 1
Cáp USB-serial
USB-serial (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
Chỉ khi bo mạch không có nguồn riêng
BƯỚC 2
Connect
Trong Device: cổng COM, baud 115200, Connect. Chấm xanh = đã kết nối. Không thấy cổng? ↻.
BƯỚC 3
⚡ Flash to display
⚡ Flash to display trên thanh công cụ.
Thiết kế được biến thành firmware và gửi qua cáp; một cửa sổ hiện tiến độ. Lần đầu mất 1–2 phút.
Khi hiện "UPLOAD SUCCESSFUL", màn hình khởi động với giao diện mới.
Hình ảnh và ngôn ngữ khác (mẫu NOR) được ghi vào NOR qua cùng cáp.
Không cần thẻ SD. Mỗi lần thay đổi: sửa trong Editor rồi Flash.
Thiết kế hướng dẫn trên màn hình: đổi mức nước bằng UP / DOWN, đưa lên 100 để thấy "TANK FULL", nhấn MENU để mở page cài đặt.
6
Điều khiển màn hình từ PC
Sau khi kết nối, bạn có thể thử từng widget từ PC mà không cần MCU chủ. Có ba cách:
1. Lệnh nhanh (bảng Device)
Page + Show: mở page đó trên màn hình.
Chọn Widget, nhập Value, Set value: số, thanh, LED, công tắc… thay đổi.
text + Set text: đổi văn bản Changeable.
Hide / Show: ẩn / hiện widget.
Key + Press: như thể nhấn nút trên bo mạch (MENU, UP…).
2. Commands for this widget
Với bất kỳ widget nào đang chọn, cuối phần thuộc tính có Commands for this widget. Mỗi lệnh có:
Send: gửi ngay từ PC xuống màn hình (phải đang kết nối).
Copy: đoạn mã để dán vào chương trình máy chủ (pd_set_value(&disp, W_NUMBER, 253);).
Các byte màu xanh: khung dữ liệu tự gửi qua UART / I2C / SPI (khi lập trình bằng ngôn ngữ khác).
Lệnh thay đổi theo cài đặt. Lệnh của từng widget ở chương 7.
3. Mirror, Touch
Mirror ✓: những gì xảy ra trên màn hình (nhấn nút, đổi giá trị) cũng hiện trực tiếp trong preview.
☝ Touch: nhấp chuột vào preview giống như chạm ngón tay vào màn hình (con trỏ 👆, chấm vàng).
🔧 Self-test, ⬆ Storage: chương 15, 12.
7
Từng widget
Với mỗi widget: dùng để làm gì, cách dùng, giá trị là gì, mã máy chủ. Ba hình: Trên màn hình (widget trong dự án New), Cài đặt, Commands (Send từ PC / Copy mã). Tên giống trong danh sách Add widget.
Rectangle
Thanh tiêu đề, nền, thẻ. Có thể đặt phía sau widget khác.
Cách dùng
Colours: Background (tô nền), màu Text / border.
Corner radius: bo góc. Border: viền.
Càng ở dưới trong danh sách widget thì càng ở phía sau (đổi thứ tự bằng ↑ ↓).
Keys tiếp / trước. Với cảm ứng: chạm dòng trên hoặc dưới.
Remember value.
Giá trị
Dòng được chọn (0, 1, 2…)
Mã host (Arduino)
disp.setValue(W_ROLLER, 3);
Trên màn hìnhCài đặtCommands: Send từ PC, Copy mã
Spinbox (− 12 +)
− số + : giá trị đặt, hẹn giờ.
Cách dùng
Min, Max, Step, Unit.
Chạm − / +, hoặc Keys + / −.
Remember value.
Giá trị
Min…Max
Mã host (Arduino)
disp.setValue(W_SPINBOX, 60);
Trên màn hìnhCài đặtCommands: Send từ PC, Copy mã
QR code
Để điện thoại quét: trang web, Wi-Fi, số điện thoại, liên kết hướng dẫn.
Cách dùng
Text / link: https://…, WIFI:T:WPA;S:tên;P:mật khẩu;;, tel:….
Border shape, No background.
Ô càng lớn càng dễ quét.
Giá trị
—
Mã host (Arduino)
disp.show(W_QR);
Trên màn hìnhCài đặtCommands: Send từ PC, Copy mã
8
Actions: danh sách đầy đủ
Những gì màn hình tự làm khi có chuyện xảy ra với một widget. Không cần máy chủ. Ví dụ: bước 12, 14 của hướng dẫn.
When (khi nào)
Widget nào
Pressed
Button
Changed
Number, bar, arc, switch, select, roller, spinbox, popup…
Becomes… N
Các widget trên
Do (làm gì)
Đích / giá trị
Go to page
Một page
Set value of
widget, giá trị
Add to / Subtract from
widget, bao nhiêu
Copy my value to
widget
Show / Hide / Show / hide
widget
Beep (ms)
Mẫu có còi
Brightness (%)
Mẫu có điều chỉnh độ sáng
9
Ngôn ngữ
Đặt một Message lên page (Label, Text và Button cũng vậy).
Language: Français · Deutsch · Español …, Русский, Ελληνικά hoặc các ngôn ngữ Ấn Độ.
Câu trong Phrases (nhiều câu: ngăn cách bằng |).
Live text ✓: máy chủ có thể gửi bất kỳ câu nào dạng UTF-8. Khi đánh dấu, ô chuyển thành "Message" và "Changeable" được đánh dấu.
Văn bản trực tiếp không phải tiếng Anh cần mẫu NOR (4, 8, 16). Phông có sẵn trong NOR từ nhà máy. Để hiển thị tiếng Việt, chọn Language = Other (any script) và viết câu trong Phrases (văn bản cố định); văn bản tiếng Việt trực tiếp đang được phát triển.
Văn bản trực tiếp trong preview.
Gõ ngôn ngữ Ấn Độ bằng bàn phím
Bàn phím trên màn hình có thể viết tiếng Malayalam, Hindi, Marathi, Tamil, Gujarati, Punjabi và Bengali: bạn nhấn chữ Latin, ô hiển thị bằng chữ viết của ngôn ngữ đó (namaste → नमस्ते), giống cách gõ Telex trên điện thoại.
Thêm một Keyboard.
Language: chọn ngôn ngữ.
Nếu bàn phím chưa ghi vào Input box nào ("Types into" = None), chọn ngôn ngữ sẽ thêm một Input box phía trên bàn phím và bàn phím ghi vào đó.
Sau khi chọn ngôn ngữ: Input box phía trên bàn phím, "Types into" = ô đó.
Ngôn ngữ là cài đặt của Input box đó; cũng có thể đổi bằng cách chọn ô:
Kind: Indian language (typed in English).
Language: ngôn ngữ.
Letter size: 16, 20, 24 px.
Quy tắc gõ của ngôn ngữ đó hiện bên dưới.
Max length tối đa 24 chữ Latin. "Show typed text" chỉ cần khi bàn phím che ô (bàn phím bật lên). Nếu ô hiện phía trên bàn phím, hãy bỏ đánh dấu, nếu không cùng một nội dung sẽ hiện ở hai ô.
Trên màn hình: santhOsham, namaste dhanyavAd, marAThI bhAShA, vaNakkam thamizh, kem chho gujarAtI, sat srI akAl punjAbI, ami bangla bhalO.
Cần mẫu NOR (4T, 8T, 16T…). Khi máy chủ đọc ô (readText), nó nhận các chữ Latin đã gõ.
10
Từ MCU chủ (Arduino / C)
Thanh công cụ Export ▾:
Download pixpio_ui.h: tên cho từng widget và page (W_LEVEL, PAGE_SETTINGS…). Thêm vào chương trình máy chủ.
Write to project folder…: firmware và tệp header máy chủ cùng lúc.
NOR data file: chỉ dành cho máy nạp chip.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Được gọi khi người vận hành đổi mức nước bằng UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // TX máy chủ → RC7 bo mạch, RX máy chủ ← RC6 bo mạch
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // đợi màn hình sẵn sàng (tối đa 5 giây)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // hiển thị giá trị cảm biến
disp.loop(); // tin nhắn từ màn hình
delay(200);
}
Hàm
Chức năng
setValue(id, v)
Giá trị của số, thanh, LED, công tắc…
setText(id, "…")
Văn bản Changeable (UTF-8 cho Live text)
page(PAGE_…)
Chuyển page
show(id) / hide(id)
Hiện / ẩn widget
setColor(id, c) / setBackground(id, c)
Màu (RGB565)
getValue(id) / readText(id, buf, n)
Đọc giá trị / văn bản từ màn hình
brightness(%) / beep(ms)
Đèn nền, còi
onChange / onKey / onPage / onReboot
Giá trị đổi, nút bo mạch, page đổi, màn hình khởi động lại
Nhấp một page trong danh sách Pages, rồi Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247), Baud, Parity: đặt giống trong PLC.
📋 Register table (CSV): danh sách mọi thanh ghi; mở bằng Excel cho người lập trình PLC.
Đặt baud của bảng Device bằng baud Modbus rồi Flash.
Khi chọn widget, các thanh ghi của nó hiện dưới Name: holding register 3 (40004), coil 3 (4).
Thanh ghi
Địa chỉ
Ý nghĩa
Holding (4x)
0 … N-1
Giá trị widget (thứ tự trong danh sách widget). Ghi vào sẽ hiện trên màn hình.
Holding
1000
Page; ghi ID page để mở page đó
Holding
1001 / 1002
Độ sáng 0–100 % / tiếng bíp (ms)
Coil (0x)
0 … N-1
Hiện (1) / ẩn (0)
Discrete input (1x)
0 … N-1
Nút đã được nhấn (xóa khi đọc)
Discrete input
1000–1003 / 1100–1103
MENU, UP, DOWN, START: đã nhấn / đang giữ
Input (3x)
0 … N-1, 1000–1002
Giá trị (chỉ đọc), page, số widget, phiên bản
Hàm 01, 02, 03, 04, 05, 06, 08, 15, 16. Giá trị 16 bit có dấu. Thêm hoặc xóa widget sẽ đổi địa chỉ; hãy đưa CSV mới cho PLC.
Đấu dây RS-485
Mô-đun MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B của PLC (hoặc USB-RS485)
Flash cần cáp USB-serial (TTL). Không nối trực tiếp TXD của USB-serial và RO của MAX485 cùng lúc vào RC7: dùng jumper, hoặc điện trở 1 kΩ ở TXD và điện trở kéo lên 10 kΩ ở RB4.
SPI NOR flash: ảnh lớn, hoạt ảnh, ngôn ngữ khác. Mẫu 4 / 8 / 16 (tự đặt khi chọn Board model).
Thư viện phông có sẵn trong NOR từ nhà máy. Khi Flash chỉ gửi hình ảnh của thiết kế.
13
Widget list, Problems
☰ Widgets: mọi widget trên page này. Nhấp tên để chọn. Muốn chọn cái bên dưới, bỏ đánh dấu cái bên trên.Problems: có lỗi thì không Flash được. Nhấp vào để chọn widget đó.
14
Bo mạch, chân
Phần
Chân PIC
Ghi chú
Host UART TX / RX
RC6 / RC7
115200 8N1 (với Modbus: baud đặt trong Editor)
Host I2C SCL / SDA
RC3 / RC4
Địa chỉ 0x3C, điện trở kéo lên 4.7 kΩ
BUSY
RB4
HIGH = đang vẽ. Với Modbus: DE/RE của RS-485.
INT
RC0
LOW = có tin nhắn cho máy chủ (I2C / SPI)
Nút MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
Nút nhấn (về GND) hoặc TTP223
CS màn cảm ứng
RA0
Mẫu T (XPT2046)
CS NOR flash
RA5
Mẫu 4 / 8 / 16
PWM đèn nền, còi
RA6, RA7
Ở các mẫu có trang bị
LED trạng thái
RB5
Nhấp nháy mỗi 0.5 giây khi đang chạy
Cài đặt màn hình: bước 3 của hướng dẫn. Flash sau mỗi thay đổi.
15
Self-test
Sau khi kết nối, 🔧 Self-test trong bảng Device. Chạy được với bất kỳ thiết kế nào đã nạp.
Màu: các sọc đỏ, xanh lá, xanh dương, trắng, đen và xám, ô vuông vàng ở góc trên trái. Nếu ô vuông ở góc khác, sửa Orientation / Mirror. START hoặc chạm: tiếp theo.
Nút, cảm ứng: nhấn cả bốn nút; mỗi ô chuyển xanh lá. Có cảm ứng thì hiện một chấm. Nếu một nút không hoạt động, nhấn START hai lần.
Linh kiện: NOR, thư viện phông, EEPROM: PASS / FAIL. Thử còi và đèn nền. START: về màn hình thường.
16
Khắc phục sự cố
Sự cố
Cách xử lý
Màn hình trắng toàn bộ
Kiểm tra dây DC, CS, RST của màn hình và nguồn 3.3 V.
Bị lật gương / ngược
Display, Mirror, Orientation (bước 3 hướng dẫn). Ô vàng của self-test phải ở góc trên trái.
Sai màu
Đỏ thành xanh dương: Swap red/blue. Trắng thành đen: Invert colours.
Nút luôn bị nhấn
"Buttons on the board": nút nhấn = "Push buttons to GND", miếng cảm ứng = "TTP223".
Chạm sai vị trí
Touch calibration → Calibrate…: chạm lần lượt bốn dấu + trên màn hình.
Flash lỗi / cổng bận
Ngắt kết nối rồi Flash. "Waiting for bootloader": tắt rồi bật lại bo mạch.
Không kết nối được
TX / RX bị đảo? (TXD của bộ chuyển → RC7). Baud 115200 (thiết kế Modbus thì dùng baud Modbus).
Chữ hiện "????"
Sửa Language của widget. Văn bản trực tiếp ngôn ngữ khác cần mẫu NOR.
Modbus không trả lời
Địa chỉ, baud, parity có giống nhau? Đổi A / B. Sau khi chuyển page, đặt timeout PLC 3 giây.
Có lỗi trong Problems
Nhấp vào lỗi và sửa widget đó. Có lỗi thì không Flash được.
アドレス、ボーレート、パリティは同じ? A / B を入れ替える。page 切り替え後の PLC タイムアウトは 3 秒に。
Problems にエラー
エラーをクリックしてその widget を直す。エラーがあると Flash できません。
PixPIO 2.8" smart display · دليل المستخدم
دليل مستخدم PixPIO
صمّم الشاشات وأرسلها إلى الشاشة بنقرة واحدة. استخدمها من أي متحكم دقيق (Arduino، PIC، STM32…)، أو من PLC عبر Modbus، أو مباشرة من الحاسوب. يمكنها أيضاً العمل وحدها بمجرد توصيل الكهرباء.
المربعات الحمراء في الصور هي الإعدادات / الأزرار المستخدمة في تلك الخطوة.
تصميم مثل الدرس التطبيقي في هذا الدليل على الشاشة: بدون مضيف، باستخدام Actions فقط.
1
ما هو PixPIO
PixPIO لوحة شاشة ملونة مقاس 2.8 بوصة (320×240) بمعالج خاص بها (PIC18F27Q84). تُصمَّم الشاشات والأزرار والأشرطة والمقاييس والصور على الحاسوب في PixPIO Editor، والشاشة ترسمها بنفسها. المضيف (MCU أو PLC) يرسل فقط رسائل قصيرة مثل "level = 80".
Liteبدون NOR، بدون لمس. خطوط إنجليزية.
4 / 4Tذاكرة NOR سعة 4 MB (كل الخطوط واللغات). T = لمس.
8 / 8TNOR سعة 8 MB. صور أكثر، رسوم متحركة.
16 / 16TNOR سعة 16 MB. صور كبيرة، لغات كثيرة.
على اللوحة 4 أزرار: MENUUPDOWNSTART (أزرار ضغط أو وسائد لمس TTP223). بعض الطرازات بها أيضاً تحكم في السطوع وجرس.
لماذا PixPIO
تعديل مباشرصِل USB: كل تغيير في Editor يظهر فورًا على الشاشة. بلا بطاقة SD، بلا رفع طويل.
الشاشات. + page جديدة، ⧉ نسخ، − حذف. "start" = التي تظهر أولاً.
Add widget
اليسار
انقر على widget فيُضاف إلى الشاشة.
Preview
الوسط
كما ستعرضه الشاشة. اسحب للتحريك، واسحب المربعات الزرقاء لتغيير الحجم.
Properties
اليمين
إعدادات الـ widget المحدد. انقر على page في القائمة لإعدادات الـ page والمشروع كله. ? = شرح كل إعداد.
Problems
أسفل اليسار
أخطاء وتحذيرات التصميم.
Device
أسفل اليمين
منفذ COM، Connect، Mirror، Storage، Self-test، Touch، أوامر من الحاسوب (الفصل 6).
اختصارات: ←→↑↓ بكسل واحد (Shift 10 بكسل)، Ctrl+D نسخ، Del حذف، Ctrl+Z / Y تراجع / إعادة.
4
درس تطبيقي: Water Tank (من البداية)
شاشة من page اثنتين تعرض مستوى خزان. UP / DOWN يغيّران المستوى والشريط يتبعه. عند 100 تظهر "TANK FULL"، وعند 0 "TANK EMPTY". MENU يفتح page الإعدادات. لا حاجة لمضيف. حوالي 15 دقيقة.
الخطوة 1
مشروع جديد
New في شريط الأدوات. تحصل على شاشة فارغة (page "main").
الخطوة 2
Board model
على اليمين في Screen · whole project اضبط Board model على الطراز المكتوب على ملصق اللوحة (هنا PixPIO 4T).
أعلى اليمين Name: home. في كود المضيف هو PAGE_HOME.
الخطوة 5
page ثانية
زر + في Pages. سمِّ الـ page الجديدة settings. ثم انقر home في القائمة للرجوع.
الخطوة 6
الشريط العلوي (Rectangle)
Rectangle في Add widget. x، y، width، height: 0, 0, 320, 30 (أو ارسمه بالفأرة). لونه في Colours.
الخطوة 7
العنوان (Label)
Label: Name title، Text WATER TANK، الموضع 8, 7, 304, 16. Font و Size و Align في قسم Text.
الخطوة 8
المستوى (Number)
Number: Name level، الموضع 10, 64, 120, 50.
Value 50، Unit%
Min 0، Max 100
Remember value ✓: تُحفظ القيمة عند انقطاع الكهرباء
الخطوة 9
التغيير بأزرار اللوحة
Keys (buttons): Key +UP، Key −DOWN، Step 5. مع الاستمرار في الضغط يستمر التغيير.
الخطوة 10
شريط المستوى
Bar: Name level_bar، الموضع 140, 64, 170, 50، Min 0، Max 100، Style: Segments.
حتى الآن: عنوان، رقم، شريط.
الخطوة 11
رسائل مخفية
Label: Name full_msg، Text TANK FULL، الموضع 10, 120, 300, 20، Hidden ✓.
وآخر في المكان نفسه: Name empty_msg، Text TANK EMPTY، Hidden ✓.
الـ widgets المخفية تظهر منقّطة في الـ preview، ولا تظهر على الشاشة في البداية.
الخطوة 12
Actions: خمسة إجراءات على الرقم
انقر level في الـ preview. Actions (no code) ← + Add action خمس مرات:
Changed ← Copy my value to ← level_bar
Becomes…100 ← Show ← full_msg
Becomes…95 ← Hide ← full_msg
Becomes…0 ← Show ← empty_msg
Becomes…5 ← Hide ← empty_msg
✕ يحذف سطراً.
الخطوة 13
زر الإعدادات
Button: Name btn_settings، الموضع 10, 200, 145, 34، CaptionMENU: Settings.
الخطوة 14
تغيير الـ page عند ضغط الزر
+ Add action: Pressed ← Go to page ← 0x02 · settings. Key: MENU: زر MENU في اللوحة يفعل الشيء نفسه.
اكتملت page home.
الخطوة 15
page الإعدادات: زر Back، QR
settings في Pages. Rectangle و Label "SETTINGS" كما في الخطوتين 6 و 7.
Button: Caption START: Back، Key START، Action Pressed ← Go to page ← 0x01 · home.
QR code: Text / link = موقعك الإلكتروني، Border shape = Rounded.
اكتملت page الإعدادات.
الخطوة 16
الحفظ
Save: ملف .pixpio. ما دامت "Unsaved changes" ظاهرة فلم يُحفظ بعد. بعدها وصّل اللوحة ونفّذ Flash (الفصل 5).
5
توصيل اللوحة، Flash
الخطوة 1
كابل USB-تسلسلي
USB-تسلسلي (CH340)
PixPIO
TXD
RC7 (RX)
RXD
RC6 (TX)
GND
GND
5V
فقط إذا لم يكن للوحة مصدر كهرباء خاص
الخطوة 2
Connect
في Device: منفذ COM، السرعة 115200، Connect. نقطة خضراء = متصل. لا يظهر المنفذ؟ ↻.
الخطوة 3
⚡ Flash to display
⚡ Flash to display في شريط الأدوات.
يتحول التصميم إلى firmware ويُرسل عبر الكابل؛ نافذة تعرض التقدم. المرة الأولى تستغرق 1–2 دقيقة.
عند ظهور "UPLOAD SUCCESSFUL" تبدأ الشاشة بالواجهة الجديدة.
الصور واللغات الأخرى (طرازات NOR) تُكتب في NOR عبر الكابل نفسه.
لا حاجة لبطاقة SD. لكل تعديل: عدّل في Editor ثم Flash.
تصميم الدرس على الشاشة: غيّر المستوى بـ UP / DOWN، اوصل إلى 100 لترى "TANK FULL"، اضغط MENU لصفحة الإعدادات.
6
التحكم في الشاشة من الحاسوب
بعد الاتصال يمكنك تجربة كل widget من الحاسوب دون MCU مضيف. ثلاث طرق:
1. أوامر سريعة (لوحة Device)
Page + Show: يفتح تلك الـ page على الشاشة.
اختر Widget، اكتب Value، ثم Set value: يتغير الرقم أو الشريط أو LED أو المفتاح…
text + Set text: يغيّر نصاً من نوع Changeable.
Hide / Show: إخفاء / إظهار الـ widget.
Key + Press: كأن زراً في اللوحة (MENU، UP…) ضُغط.
2. Commands for this widget
لأي widget محدد يوجد في أسفل خصائصه Commands for this widget. لكل أمر:
Send: يرسله فوراً من الحاسوب إلى الشاشة (يجب أن يكون متصلاً).
Copy: الكود الذي تلصقه في برنامج المضيف (pd_set_value(&disp, W_NUMBER, 253);).
البايتات الخضراء: الإطار الذي ترسله بنفسك عبر UART / I2C / SPI (عند البرمجة بلغة أخرى).
تتغير الأوامر مع تغيّر الإعدادات. أوامر كل widget في الفصل 7.
3. Mirror، Touch
Mirror ✓: ما يحدث على الشاشة (ضغطات الأزرار، تغيّر القيم) يظهر مباشرة في الـ preview أيضاً.
☝ Touch: النقر على الـ preview يعمل كإصبع على الشاشة (مؤشر 👆، نقطة صفراء).
🔧 Self-test، ⬆ Storage: الفصلان 15 و 12.
7
كل widget
لكل widget: الغرض منه، طريقة استخدامه، معنى قيمته، وكود المضيف. ثلاث صور: على الشاشة (الـ widget في مشروع New)، الإعدادات، و Commands (Send من الحاسوب / Copy للكود). الأسماء نفسها كما في قائمة Add widget.
Rectangle
أشرطة العناوين، الخلفيات، البطاقات. يمكن وضعه خلف widgets أخرى.
طريقة الاستخدام
Colours: Background (التعبئة)، لون Text / border.
Corner radius: زوايا مستديرة. Border: إطار.
كلما كان أسفل في قائمة الـ widgets كان خلف غيره (غيّر الترتيب بزرّي ↑ ↓).
القيمة
—
كود المضيف (Arduino)
disp.setBackground(W_HEADER, 0xF800); // red
disp.hide(W_HEADER);
على الشاشةالإعداداتCommands: Send من الحاسوب، Copy للكود
ضع Message على page (Label و Text و Button تعمل بالطريقة نفسها).
Language: العربية، Français · Deutsch · Español …، Русский، Ελληνικά، أو لغات الهند.
الجملة في Phrases (عدة جمل: افصل بينها بـ |).
Live text ✓: يستطيع المضيف إرسال أي جملة بترميز UTF-8. عند التحديد يصبح الحقل "Message" ويُحدَّد "Changeable".
النص الحي بغير الإنجليزية يحتاج طرازاً بذاكرة NOR (4، 8، 16). الخطوط مكتوبة في NOR من المصنع. لعرض العربية استخدم Phrases (نص ثابت)؛ النص العربي الحي ما زال قيد التطوير.
نص حي في الـ preview.
الكتابة بلغات الهند على لوحة المفاتيح
تستطيع لوحة المفاتيح على الشاشة الكتابة بالمالايالامية والهندية والماراثية والتاميلية والغوجاراتية والبنجابية والبنغالية: تكتب حروفاً لاتينية فيعرضها المربع بخط تلك اللغة (namaste ← नमस्ते)، مثل الكتابة الصوتية في الهاتف.
أضف Keyboard.
Language: اختر اللغة.
إذا لم تكن لوحة المفاتيح تكتب في أي Input box بعد ("Types into" = None)، فإن اختيار اللغة يضيف Input box فوق لوحة المفاتيح وتكتب فيه.
بعد اختيار اللغة: Input box فوق لوحة المفاتيح، و "Types into" = ذلك المربع.
اللغة إعداد في ذلك الـ Input box، ويمكن تغييرها أيضاً بتحديد المربع:
Kind: Indian language (typed in English).
Language: اللغة.
Letter size: 16، 20، 24 px.
تظهر تحته قواعد الكتابة لتلك اللغة.
Max length 24 حرفاً لاتينياً كحد أقصى. "Show typed text" مطلوب فقط عندما تغطي لوحة المفاتيح المربع (لوحة منبثقة). إذا كان المربع ظاهراً فوق لوحة المفاتيح فألغِ التحديد، وإلا ظهر النص نفسه في مربعين.
على الشاشة: santhOsham، namaste dhanyavAd، marAThI bhAShA، vaNakkam thamizh، kem chho gujarAtI، sat srI akAl punjAbI، ami bangla bhalO.
يحتاج طرازاً بذاكرة NOR (4T، 8T، 16T…). عندما يقرأ المضيف المربع (readText) يحصل على الحروف اللاتينية المكتوبة.
10
من MCU مضيف (Arduino / C)
شريط الأدوات Export ▾:
Download pixpio_ui.h: اسم لكل widget و page (W_LEVEL، PAGE_SETTINGS…). أضفه إلى برنامج المضيف.
Write to project folder…: الـ firmware وملف رأس المضيف معاً.
NOR data file: لمبرمج الشرائح فقط.
#include <PixPIO.h>
#include "pixpio_ui.h" // Export ▾ → Download pixpio_ui.h
PixPIO disp;
int16_t level;
// Called when the operator changes the level with UP / DOWN
void onChange(uint16_t id, int16_t value) {
if (id == W_LEVEL) level = value;
}
void setup() {
Serial1.begin(115200); // host TX → board RC7, host RX ← board RC6
disp.beginSerial(Serial1); // I2C: disp.beginI2C(Wire, 0x3C)
disp.waitForDisplay(); // until the display is ready (up to 5 s)
disp.onChange(onChange);
}
void loop() {
disp.setValue(W_LEVEL, readSensor()); // show the sensor value
disp.loop(); // messages from the display
delay(200);
}
الدالة
الوظيفة
setValue(id, v)
قيمة رقم، شريط، LED، مفتاح…
setText(id, "…")
نص Changeable (بترميز UTF-8 لـ Live text)
page(PAGE_…)
تغيير الـ page
show(id) / hide(id)
إظهار / إخفاء widget
setColor(id, c) / setBackground(id, c)
اللون (RGB565)
getValue(id) / readText(id, buf, n)
قراءة قيمة / نص من الشاشة
brightness(%) / beep(ms)
الإضاءة الخلفية، الجرس
onChange / onKey / onPage / onReboot
تغيّرت قيمة، زر في اللوحة، تغيّرت الـ page، أُعيد تشغيل الشاشة
انقر على page في قائمة Pages، ثم Host link · whole project.
Host link: Modbus RTU slave.
Slave address (1–247)، Baud، Parity: القيم نفسها في الـ PLC.
📋 Register table (CSV): قائمة بكل السجلات؛ افتحها في Excel لمبرمج الـ PLC.
اضبط سرعة لوحة Device على سرعة Modbus ثم Flash.
عند تحديد widget تظهر سجلاته تحت الاسم: holding register 3 (40004), coil 3 (4).
السجل
العنوان
المعنى
Holding (4x)
0 … N-1
قيمة الـ widget (موضعه في قائمة الـ widgets). الكتابة تعرضها على الشاشة.
Holding
1000
الـ page؛ اكتب رقم page لفتحها
Holding
1001 / 1002
السطوع 0–100 % / صفارة (ms)
Coil (0x)
0 … N-1
إظهار (1) / إخفاء (0)
Discrete input (1x)
0 … N-1
الزر مضغوط (يُمسح عند القراءة)
Discrete input
1000–1003 / 1100–1103
MENU، UP، DOWN، START: مضغوط / مستمر الضغط
Input (3x)
0 … N-1, 1000–1002
القيم (قراءة فقط)، الـ page، عدد الـ widgets، الإصدار
الدوال 01، 02، 03، 04، 05، 06، 08، 15، 16. القيم 16 بت بإشارة. إضافة widgets أو حذفها يغيّر العناوين؛ أعطِ الـ PLC ملف CSV الجديد.
توصيل RS-485
وحدة MAX485
PixPIO
RO
RC7
DI
RC6
DE + RE
RB4
VCC / GND
5V / GND
A / B
A / B للـ PLC (أو لـ USB-RS485)
يحتاج الـ Flash إلى كابل USB-تسلسلي (TTL). لا توصّل TXD الخاص بالكابل و RO الخاص بـ MAX485 معاً مباشرة إلى RC7: استخدم جمبر، أو مقاومة 1 كيلو أوم على TXD ومقاومة رفع 10 كيلو أوم على RB4.
SPI NOR flash: صور كبيرة، رسوم متحركة، لغات أخرى. طرازات 4 / 8 / 16 (يُضبط تلقائياً عند اختيار Board model).
مكتبة الخطوط موجودة في NOR من المصنع. عند الـ Flash تُرسل صور التصميم فقط.
13
Widget list، Problems
☰ Widgets: كل الـ widgets في هذه الـ page. انقر على اسم لتحديده. لتحديد واحد تحت آخر، ألغِ تحديد الذي فوقه.Problems: مع وجود خطأ لا يتم الـ Flash. انقر عليه لتحديد الـ widget.
14
اللوحة، الأطراف
الجزء
طرف PIC
ملاحظة
Host UART TX / RX
RC6 / RC7
115200 8N1 (في Modbus: السرعة المحددة في Editor)
Host I2C SCL / SDA
RC3 / RC4
العنوان 0x3C، مقاومات رفع 4.7 كيلو أوم
BUSY
RB4
HIGH = يرسم. في Modbus: DE/RE لـ RS-485.
INT
RC0
LOW = توجد رسالة للمضيف (I2C / SPI)
الأزرار MENU / UP / DOWN / START
RA4 / RA1 / RA2 / RA3
زر ضغط (إلى GND) أو TTP223
CS للوحة اللمس
RA0
طرازات T (XPT2046)
CS لذاكرة NOR
RA5
طرازات 4 / 8 / 16
PWM للإضاءة الخلفية، الجرس
RA6, RA7
في الطرازات التي تحتويها
LED الحالة
RB5
يومض كل 0.5 ثانية أثناء التشغيل
إعدادات الشاشة: الخطوة 3 من الدرس. نفّذ Flash بعد كل تعديل.
15
Self-test
بعد الاتصال، 🔧 Self-test في لوحة Device. يعمل مهما كان التصميم المحمّل.
الألوان: خطوط حمراء وخضراء وزرقاء وبيضاء وسوداء ورمادية، ومربع أصفر أعلى اليسار. إذا كان المربع في زاوية أخرى فصحّح Orientation / Mirror. START أو لمسة: التالي.
الأزرار، اللمس: اضغط الأزرار الأربعة؛ يصبح كل مربع أخضر. مع اللمس تظهر نقطة. إذا لم يعمل زر فاضغط START مرتين.
المكونات: NOR، مكتبة الخطوط، EEPROM: PASS / FAIL. اختبار الجرس والإضاءة الخلفية. START: العودة إلى الشاشة العادية.
16
حل المشكلات
المشكلة
الحل
الشاشة بيضاء بالكامل
افحص أسلاك DC و CS و RST للشاشة ومصدر 3.3 فولت.
معكوسة / مقلوبة
Display، Mirror، Orientation (الخطوة 3 من الدرس). يجب أن يكون المربع الأصفر في Self-test أعلى اليسار.
ألوان خاطئة
الأحمر يظهر أزرق: Swap red/blue. الأبيض يظهر أسود: Invert colours.
الأزرار مضغوطة دائماً
"Buttons on the board": أزرار الضغط = "Push buttons to GND"، وسائد اللمس = "TTP223".
اللمس في مكان خاطئ
Touch calibration ← Calibrate…: المس علامات + الأربع على الشاشة واحدة تلو الأخرى.
فشل الـ Flash / المنفذ مشغول
افصل الاتصال ثم Flash. "Waiting for bootloader": أطفئ اللوحة ثم شغّلها.
لا يتصل
هل TX / RX معكوسان؟ (TXD للمحوّل ← RC7). السرعة 115200 (في تصميم Modbus سرعة Modbus).
يظهر النص "????"
صحّح Language للـ widget. النص الحي بلغات أخرى يحتاج طرازاً بذاكرة NOR.
لا رد من Modbus
هل العنوان والسرعة والتكافؤ متطابقة؟ بدّل A / B. بعد تغيير الـ page اجعل مهلة الـ PLC 3 ثوانٍ.
خطأ في Problems
انقر الخطأ وصحّح ذلك الـ widget. مع وجود خطأ لا يتم الـ Flash.
